AI《汽车制造业》2026-2期

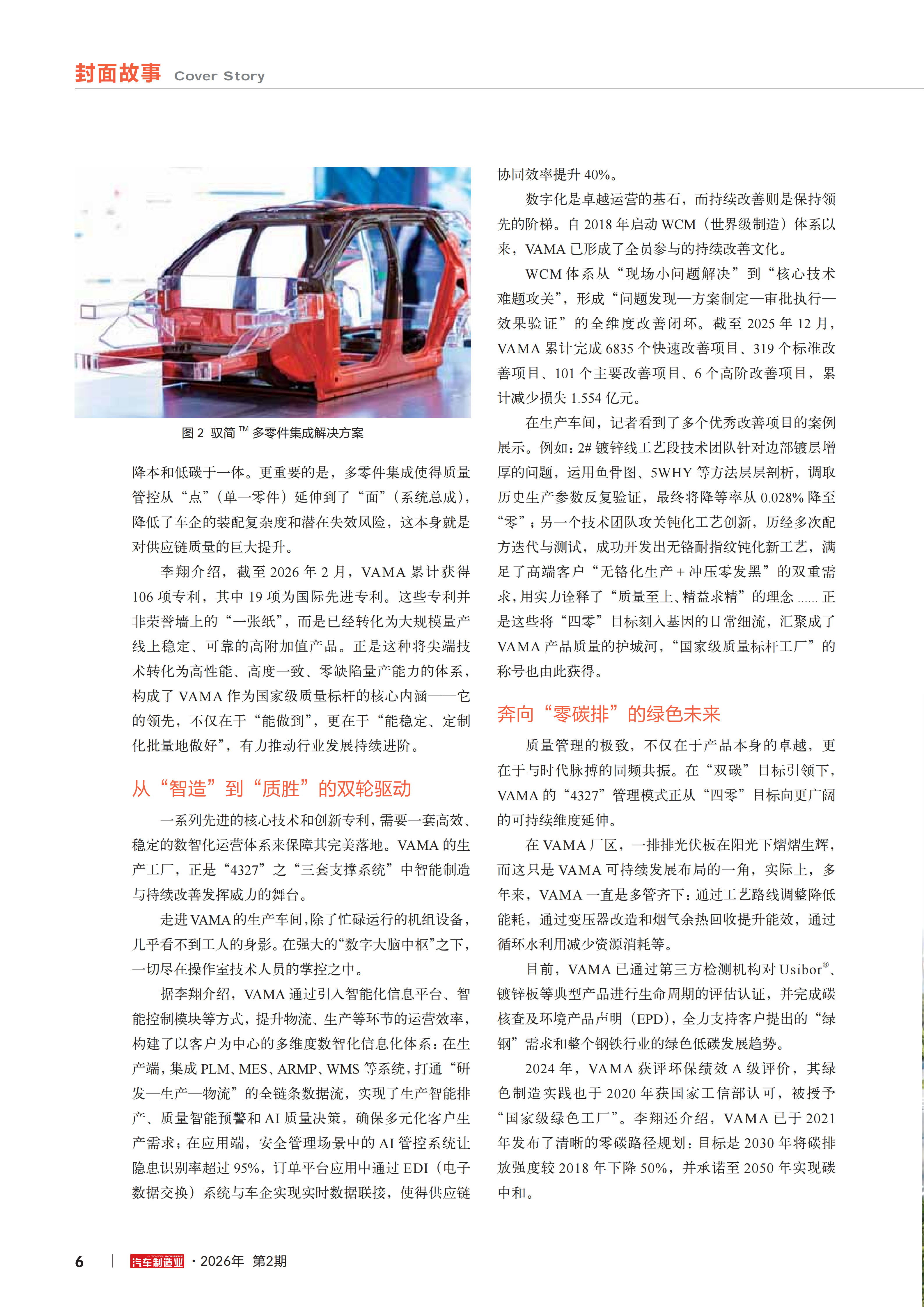

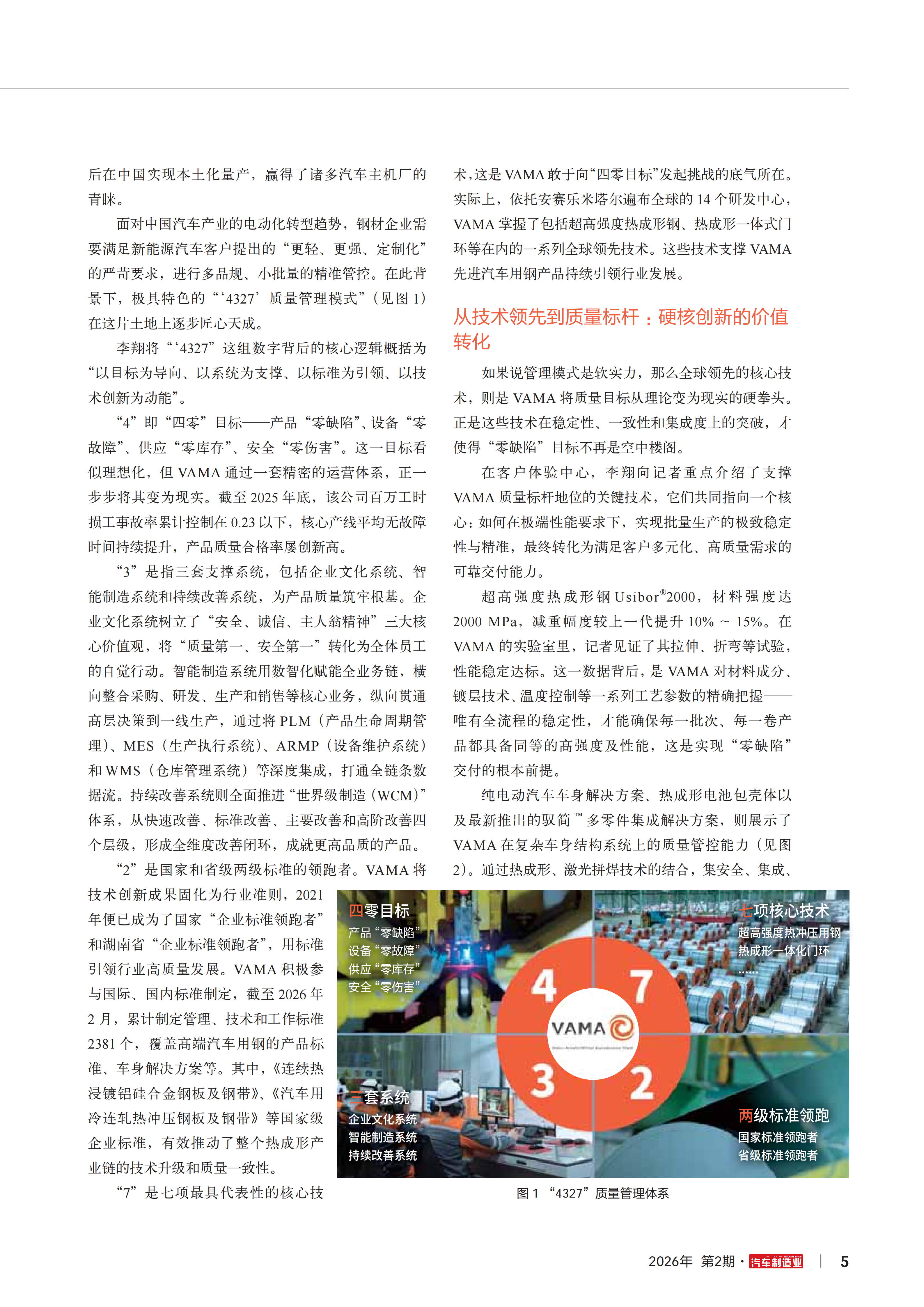

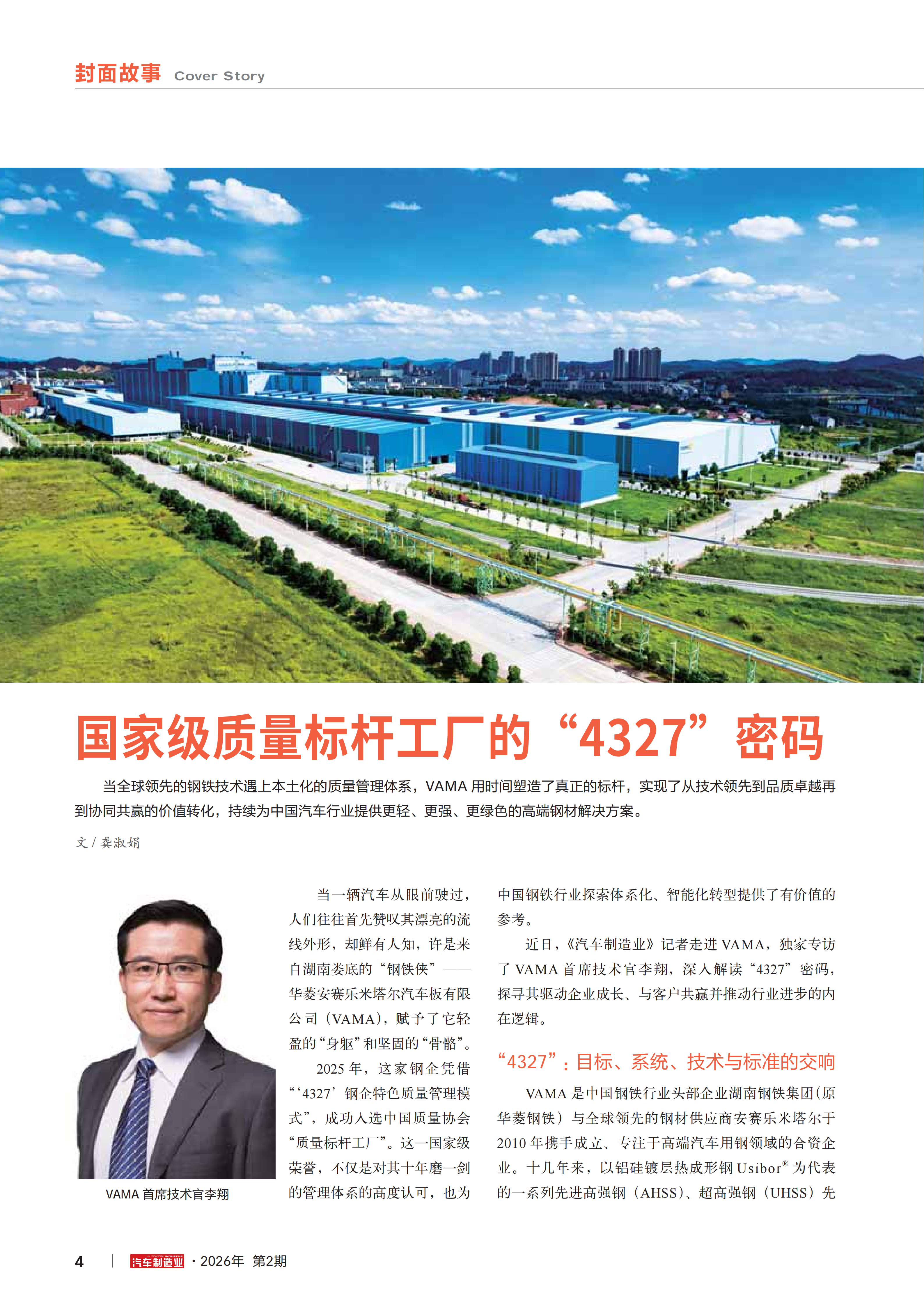

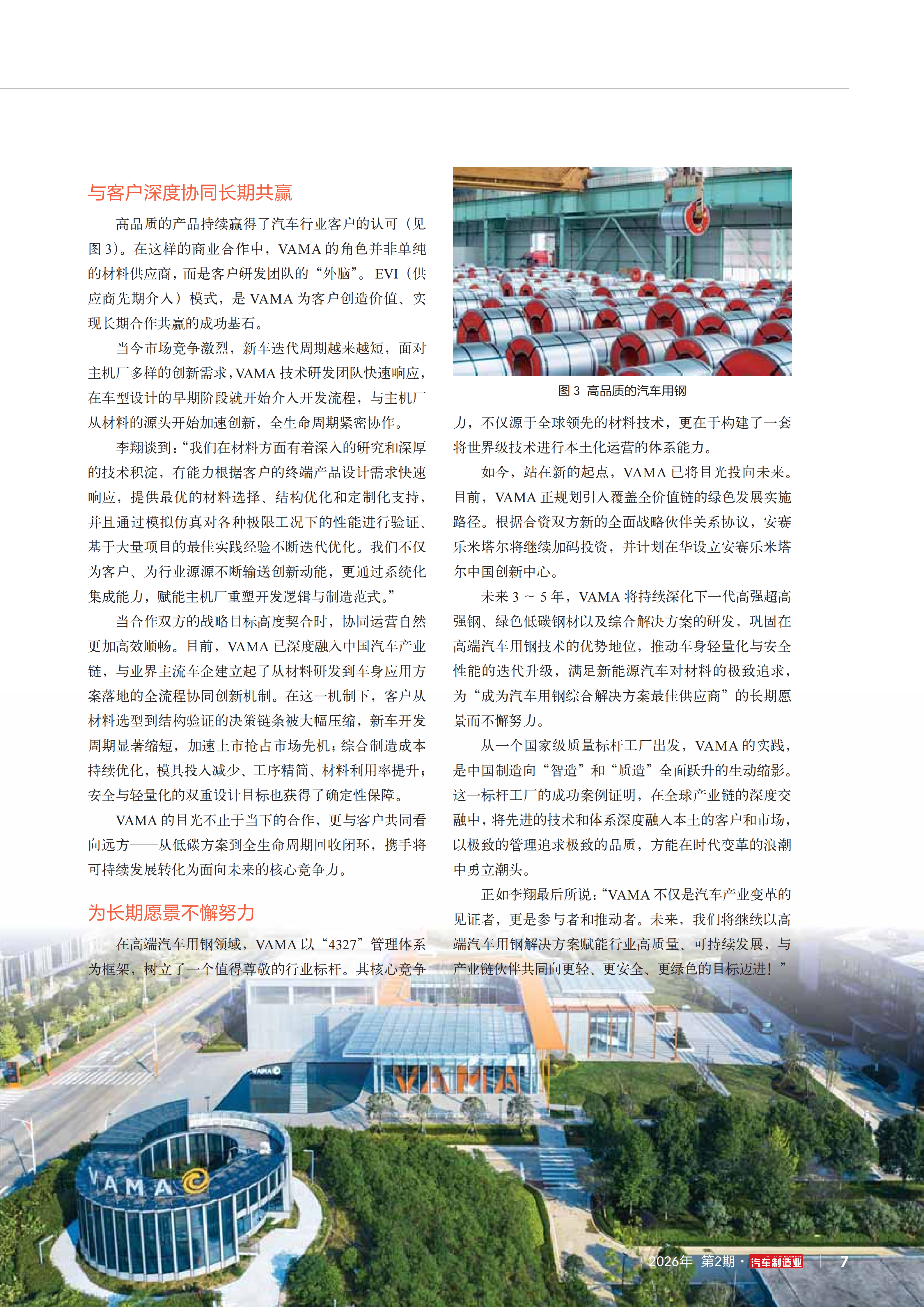

国家级质量标杆工厂的“4327”密码

当全球领先的钢铁技术遇上本土化的质量管理体系，VAMA用时间塑造了真正的标杆，实现了从技术领先到品质卓越再到协同共赢的价值转化，持续为中国汽车行业提供更轻、更强、更绿色的高端钢材解决方案。

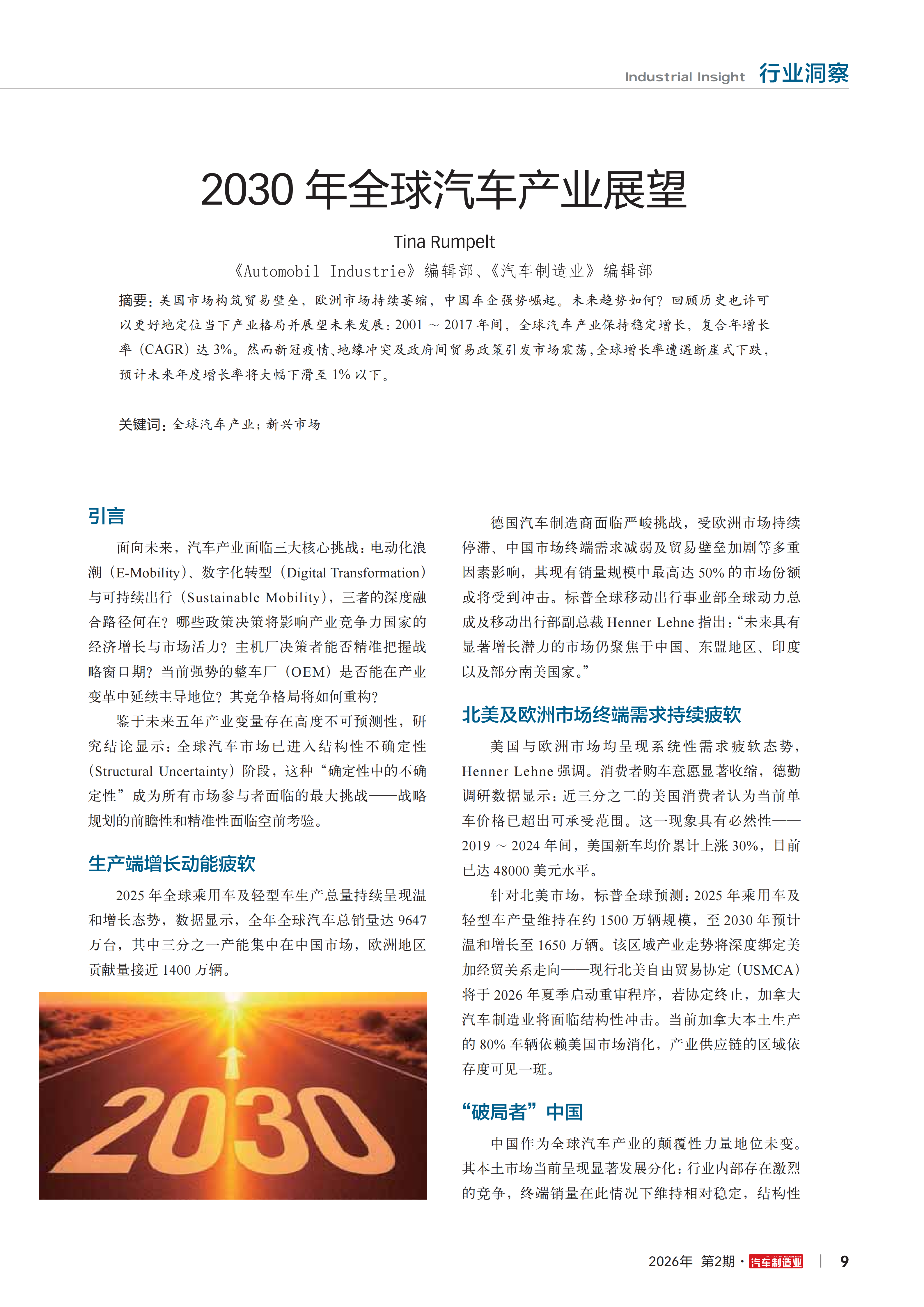

2030年全球汽车产业展望

美国市场构筑贸易壁垒，欧洲市场持续萎缩，中国车企强势崛起。未来趋势如何？回顾历史也许可以更好地定位当下产业格局并展望未来发展：2001～2017年间，全球汽车产业保持稳定增长，复合年增长率（CAGR）达3%。然而新冠疫情、地缘冲突及政府间贸易政策引发市场震荡，全球增长率遭遇断崖式下跌，预计未来年度增长率将大幅下滑至1%以下。

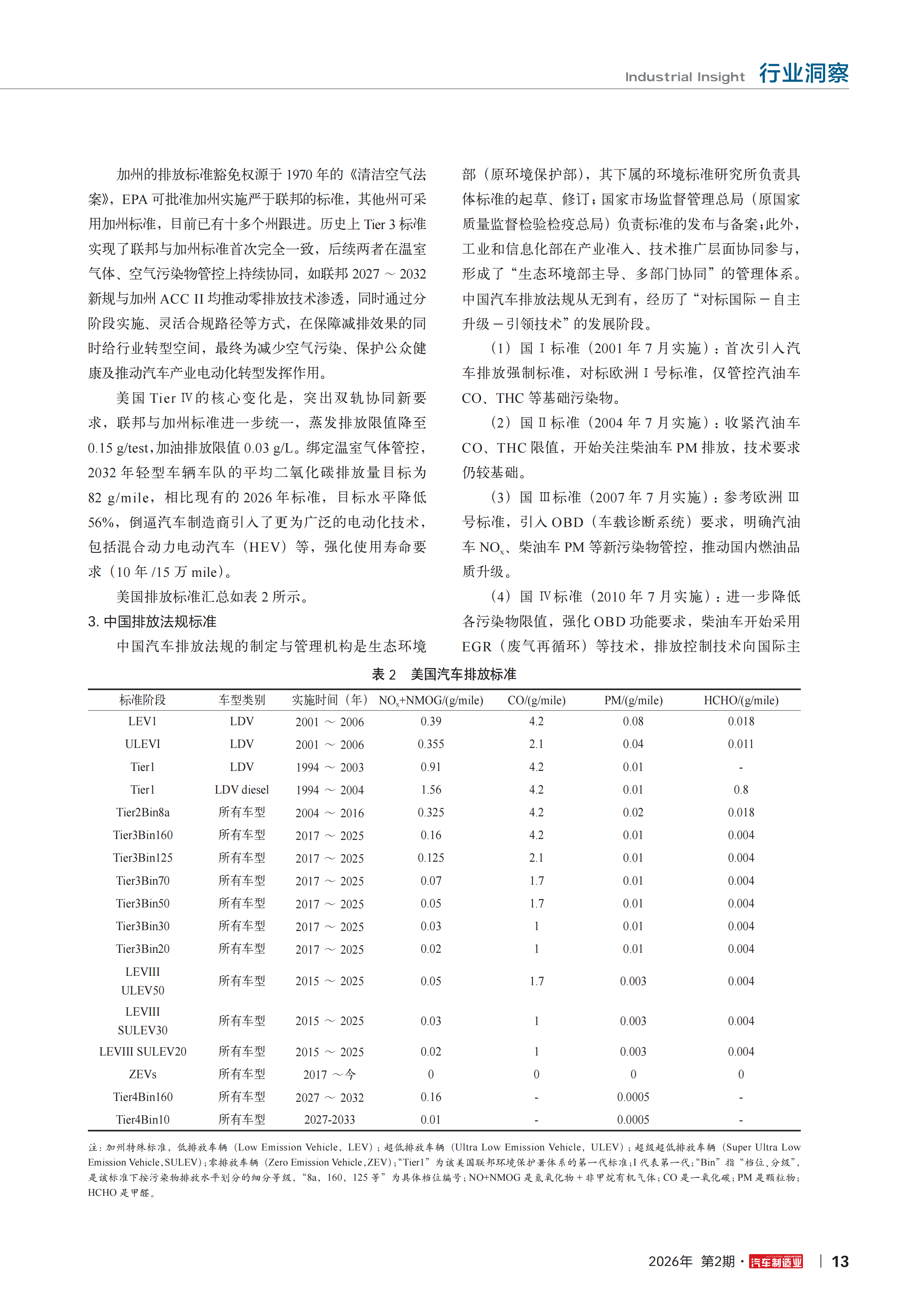

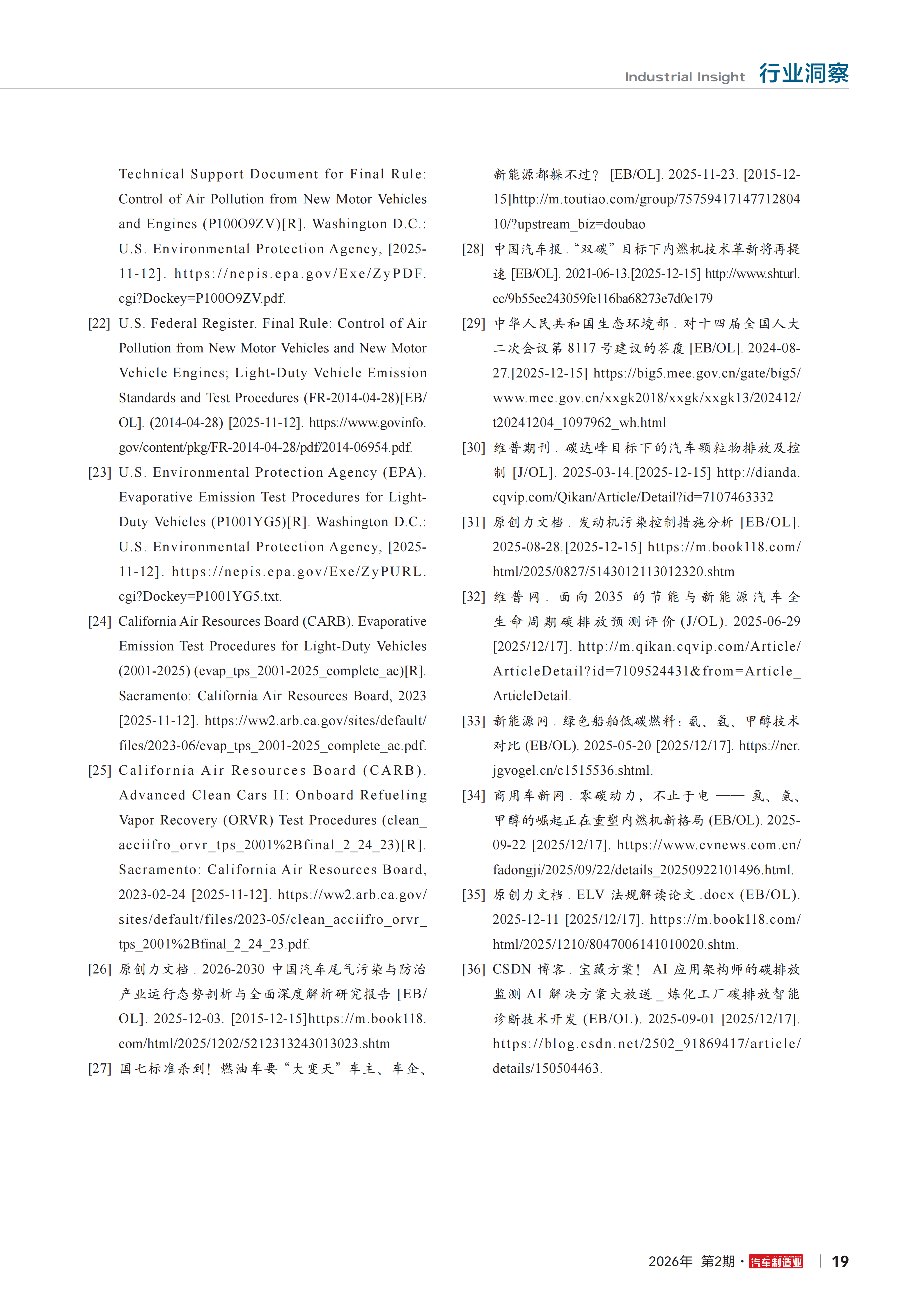

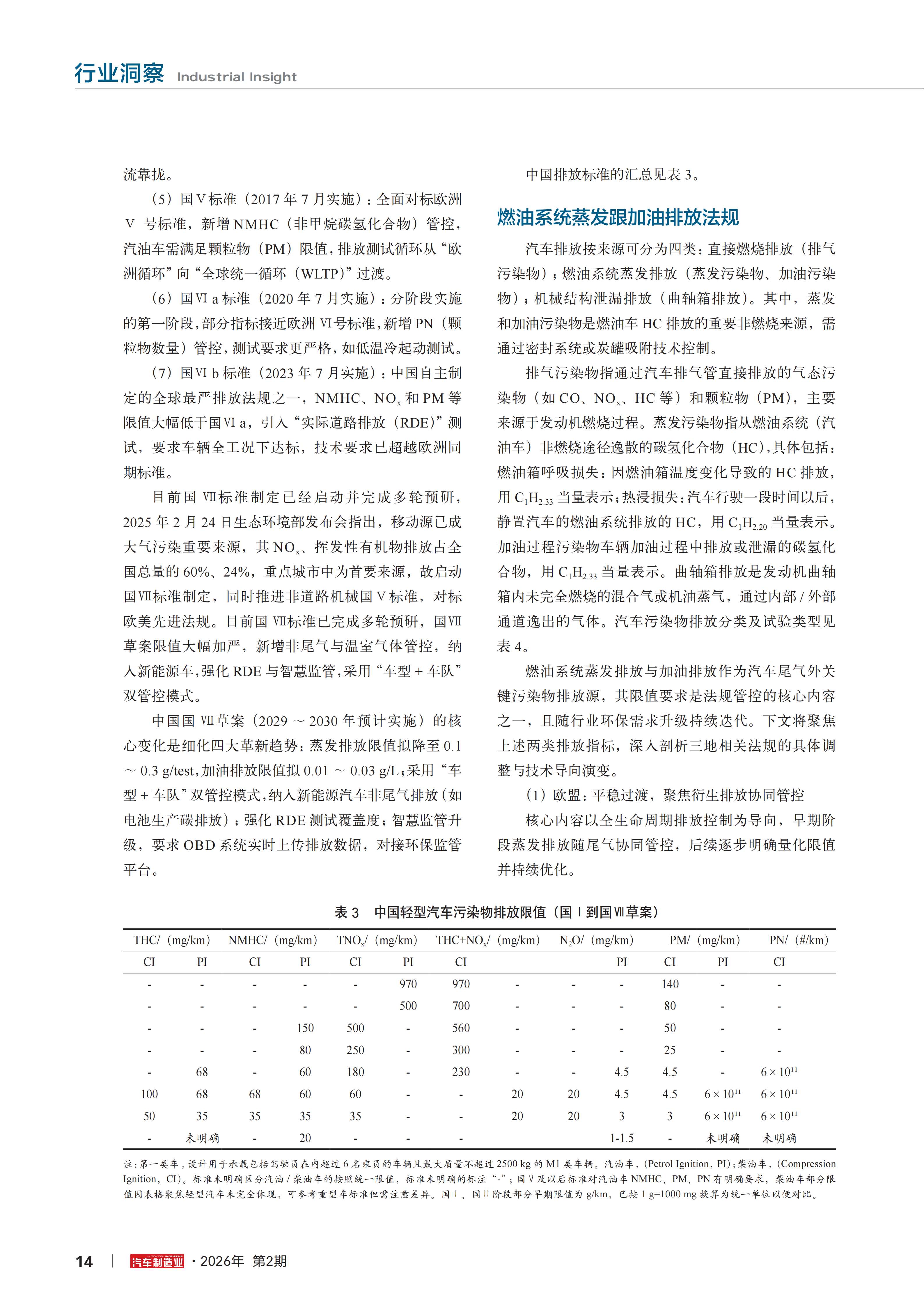

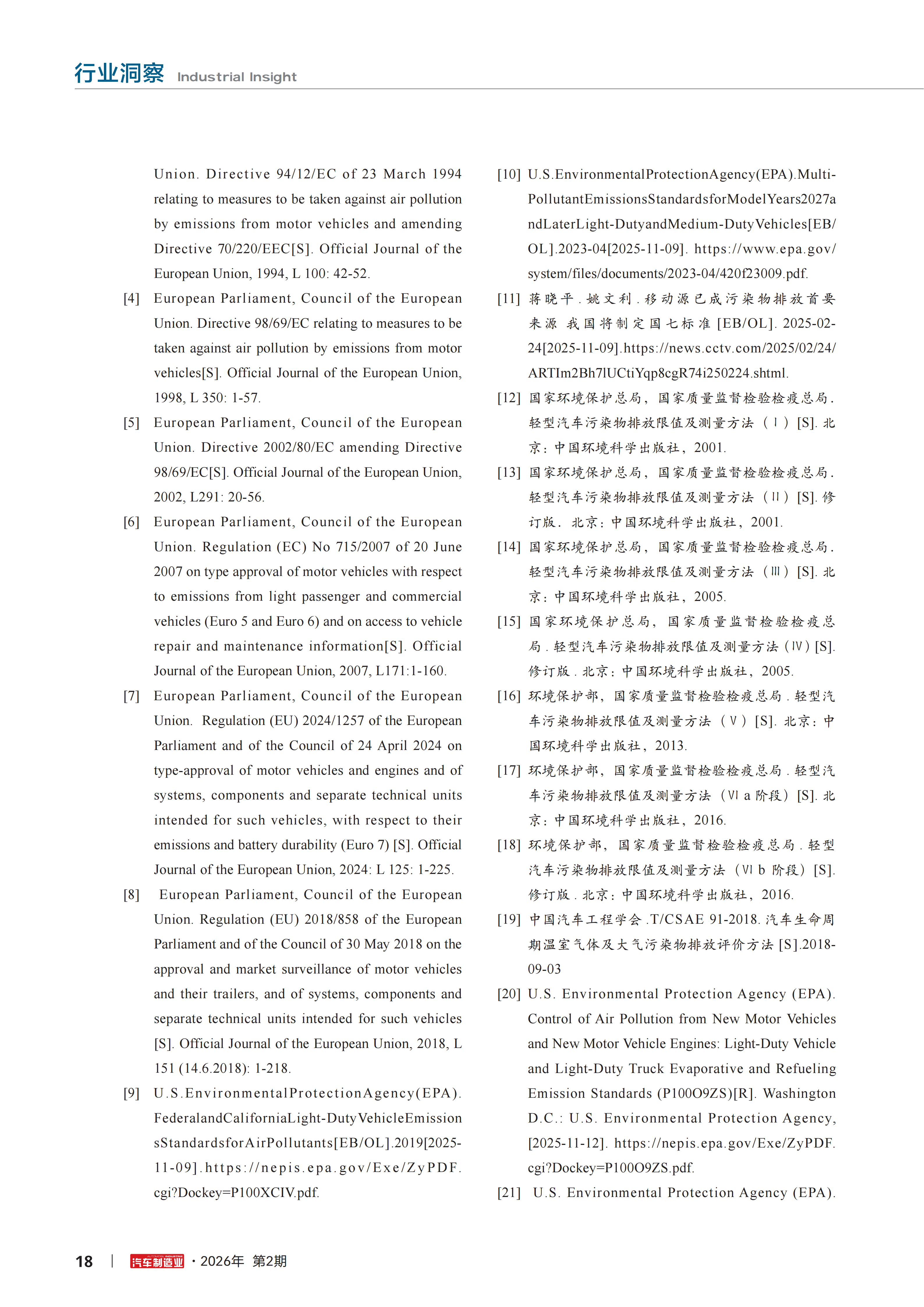

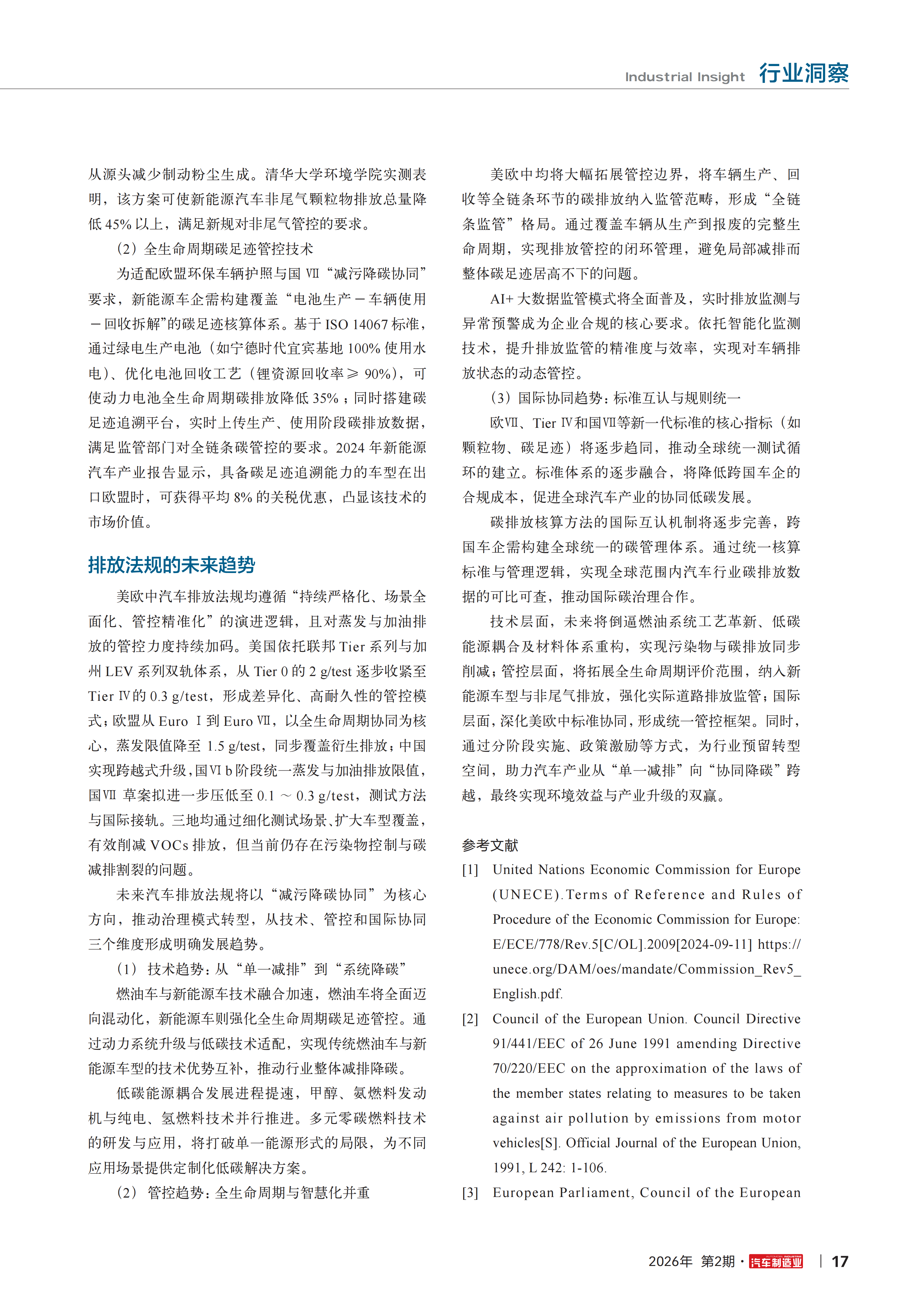

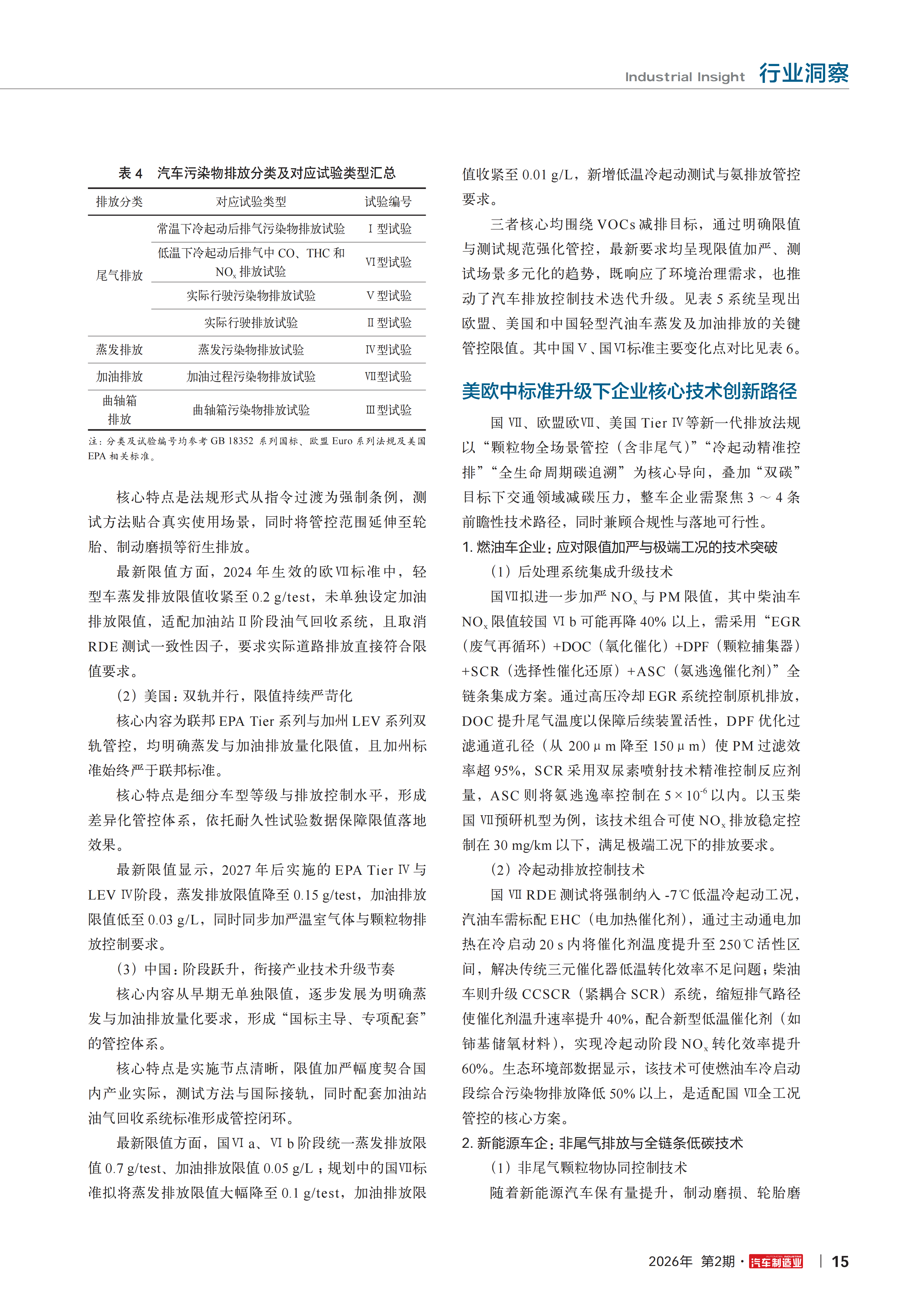

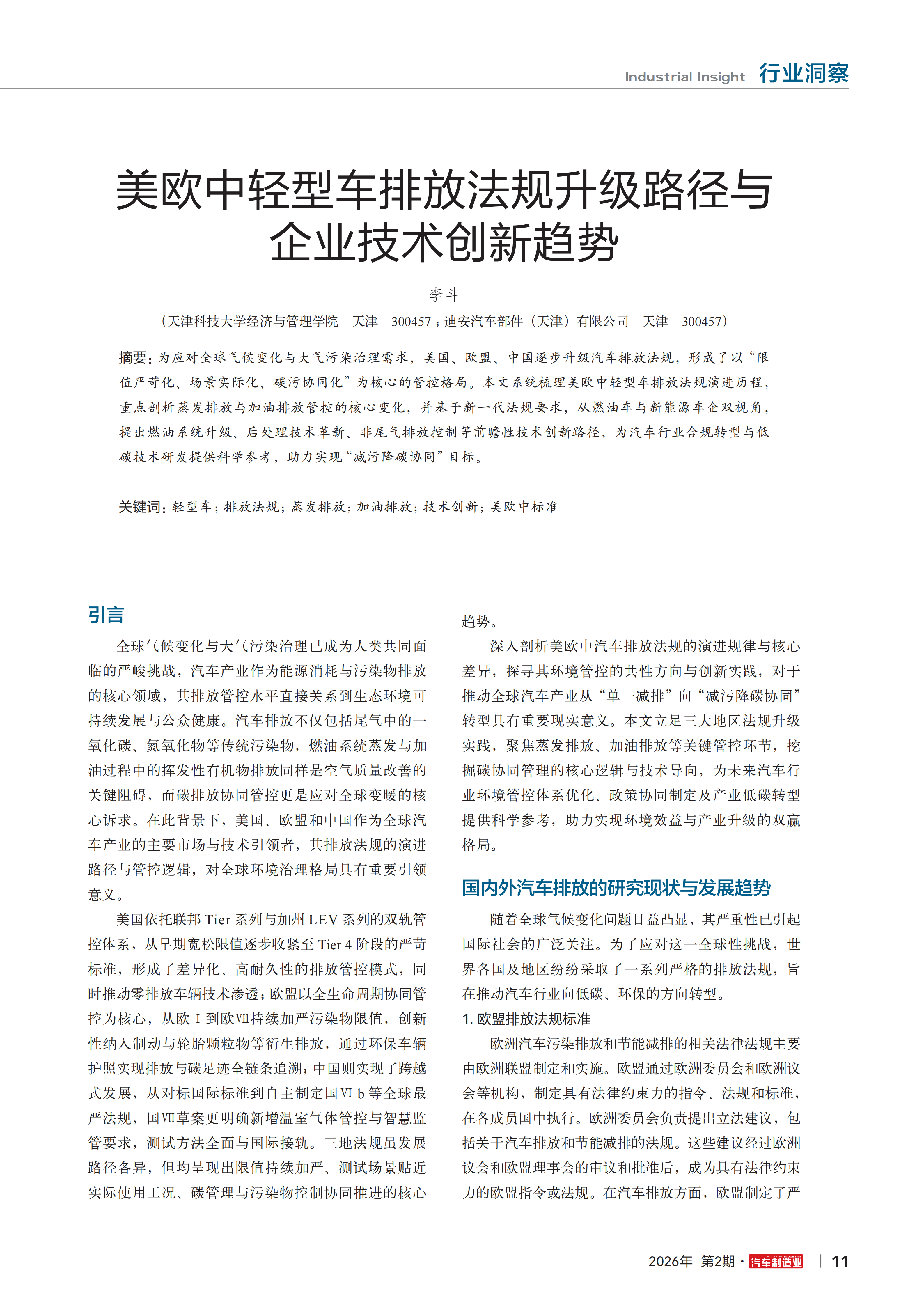

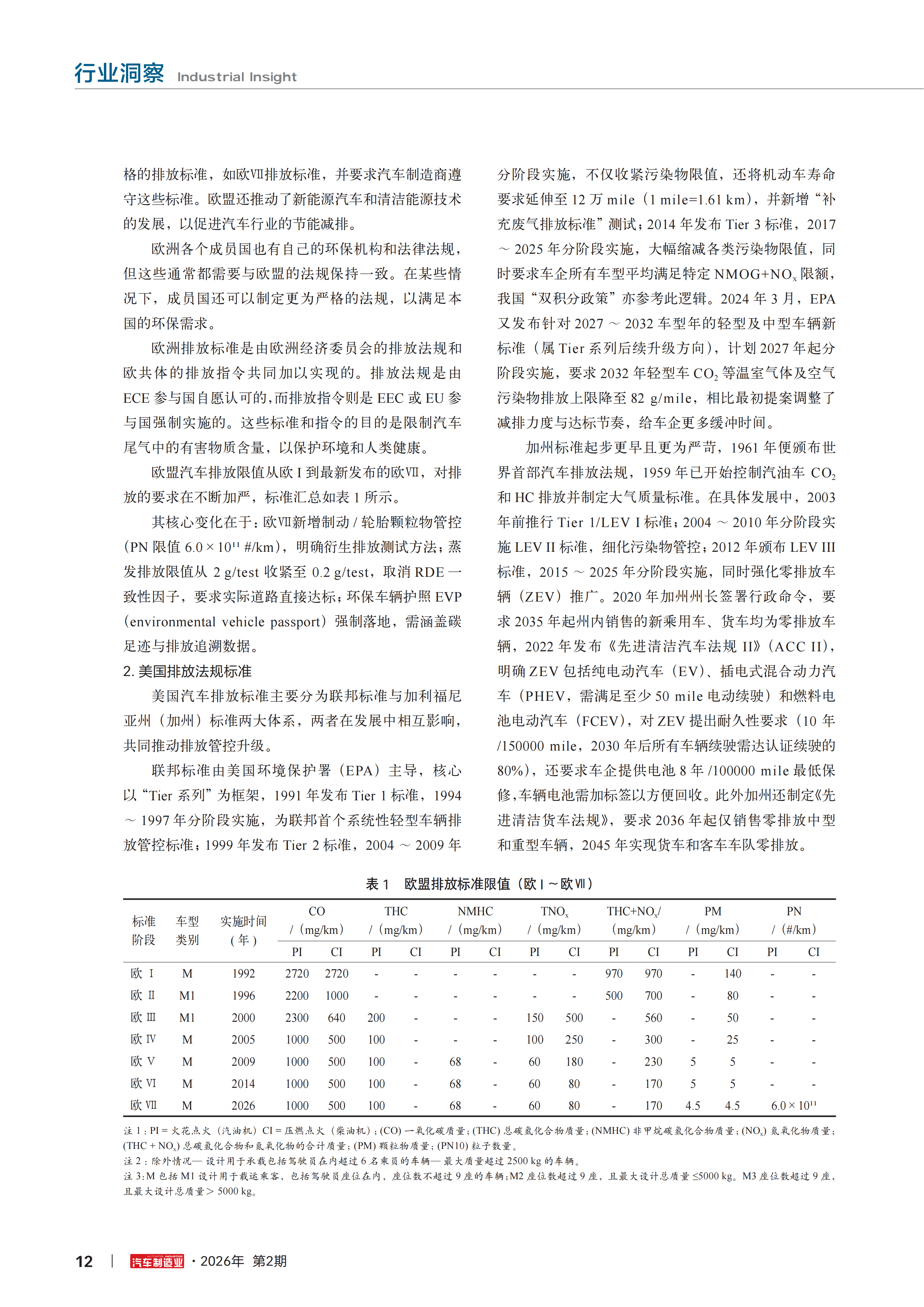

为应对全球气候变化与大气污染治理需求，美国、欧盟、中国逐步升级汽车排放法规，形成了以“限值严苛化、场景实际化、碳污协同化”为核心的管控格局。本文系统梳理美欧中轻型车排放法规演进历程，重点剖析蒸发排放与加油排放管控的核心变化，并基于新一代法规要求，从燃油车与新能源车企双视角，提出燃油系统升级、后处理技术革新、非尾气排放控制等前瞻性技术创新路径，为汽车行业合规转型与低碳技术研发提供科学参考，助力实现“减污降碳协同”目标。

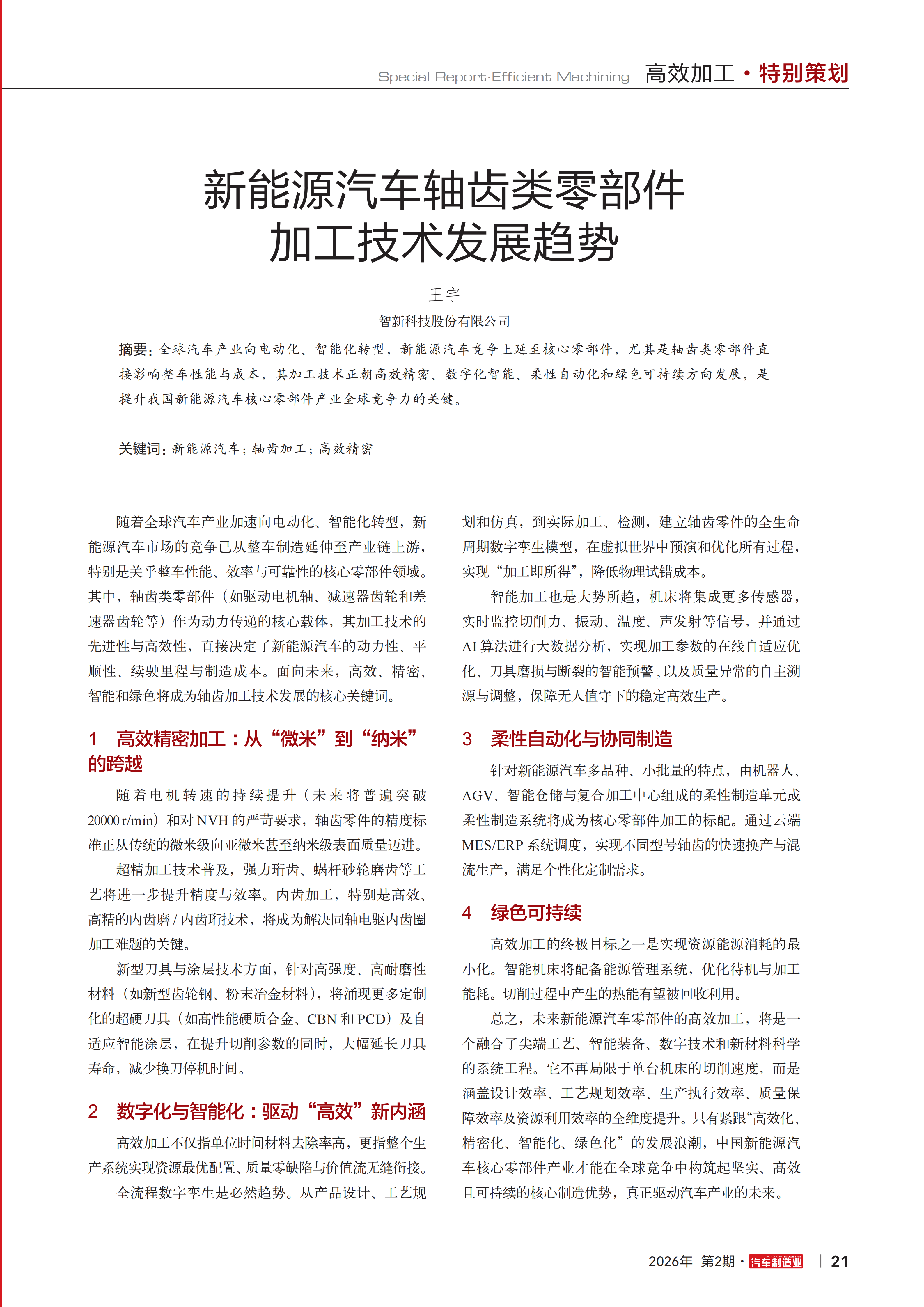

新能源汽车轴齿类零部件加工技术发展趋势

全球汽车产业向电动化、智能化转型，新能源汽车竞争上延至核心零部件，尤其是轴齿类零部件直接影响整车性能与成本，其加工技术正朝高效精密、数字化智能、柔性自动化和绿色可持续方向发展，是提升我国新能源汽车核心零部件产业全球竞争力的关键。

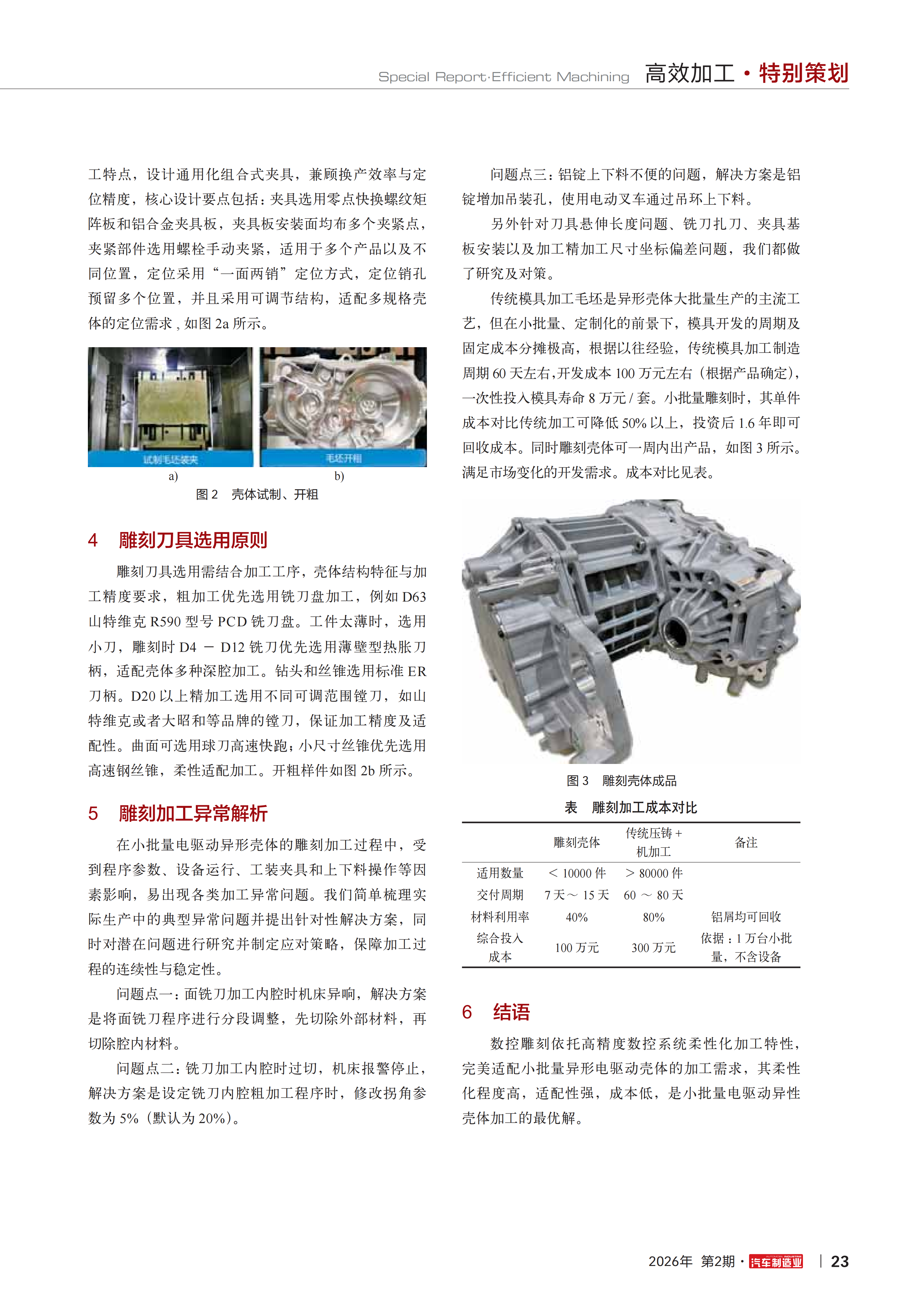

多品种柔性化高效加工在电驱动异形壳体的应用实践

针对新能源汽车小批量异形电驱动壳体的加工需求，本文采用数控雕刻工艺开展实践。文章从6061铝合金材料选型、3轴+5轴CNC（数控机床）工序规划、通用组合式夹具设计以及刀具选用等方面，详述加工全流程，梳理并解决加工异常问题。对比传统压铸工艺，该工艺交付周期短、综合成本低且柔性适配性强，验证了数控雕刻在小批量电驱动异形壳体加工中的可行性与优越性。

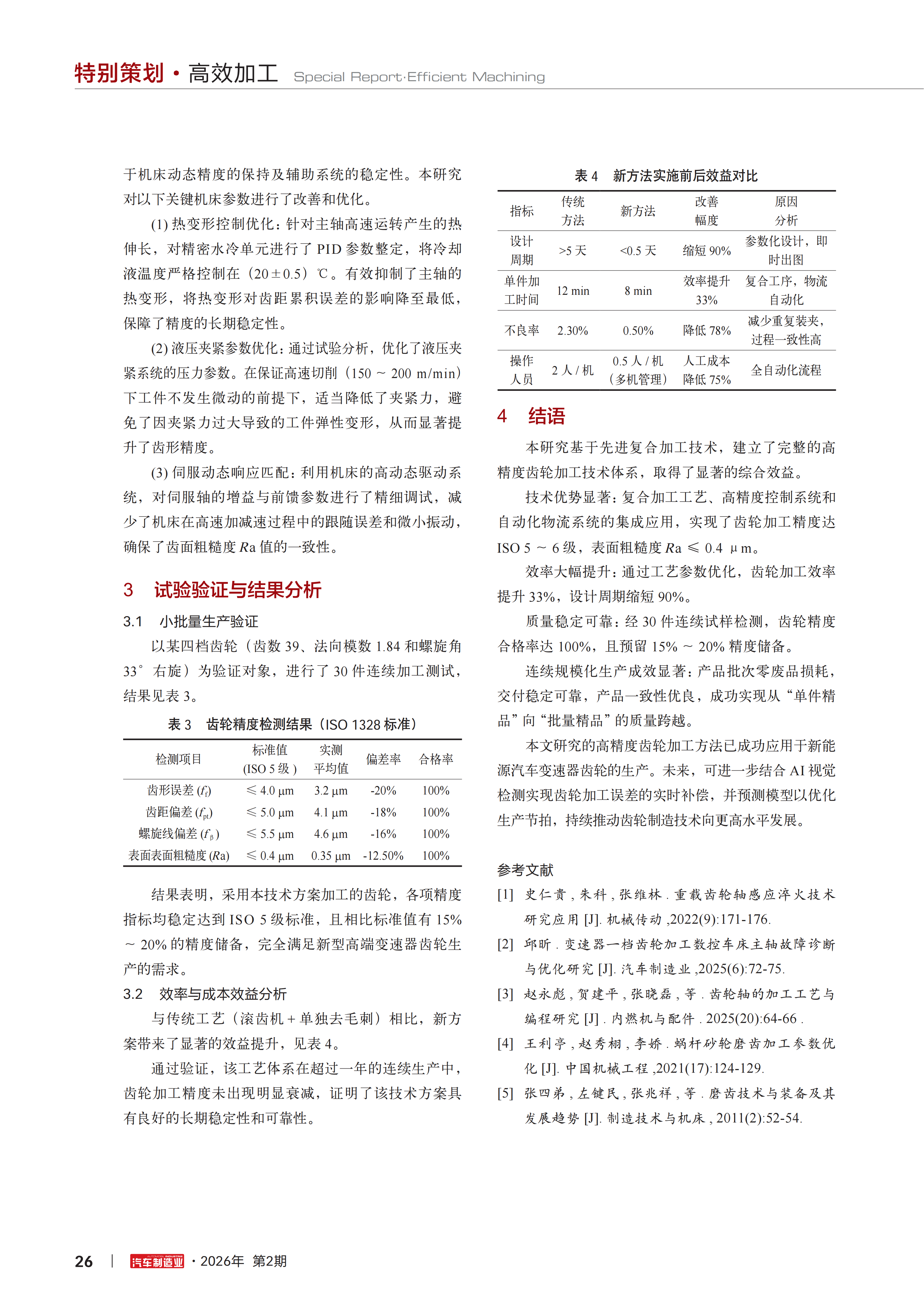

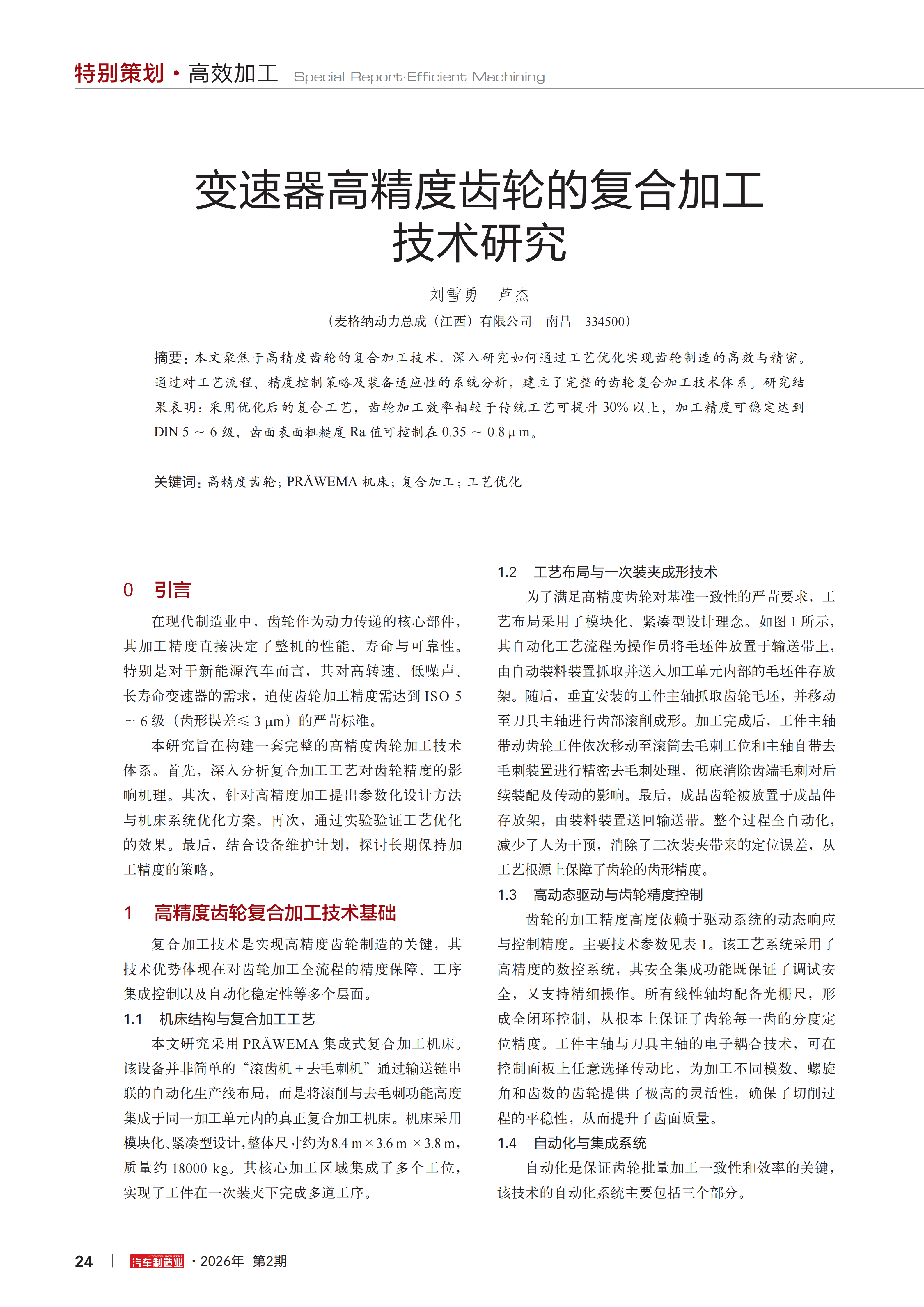

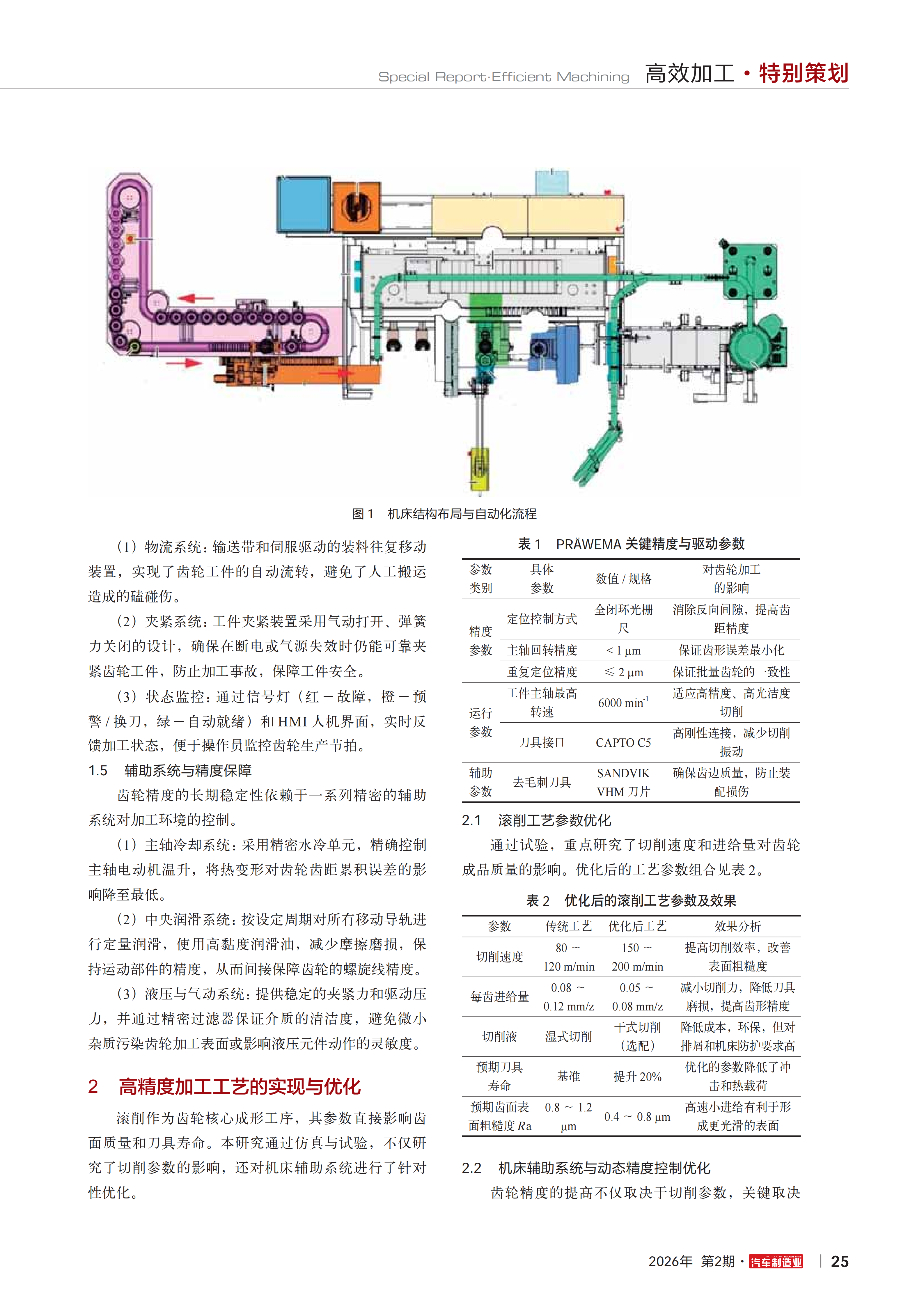

变速器高精度齿轮的复合加工技术研究

本文聚焦于高精度齿轮的复合加工技术，深入研究如何通过工艺优化实现齿轮制造的高效与精密。通过对工艺流程、精度控制策略及装备适应性的系统分析，建立了完整的齿轮复合加工技术体系。研究结果表明：采用优化后的复合工艺，齿轮加工效率相较于传统工艺可提升30%以上，加工精度可稳定达到DIN5～6级，齿面表面粗糙度Ra值可控制在0.35～0.8μm。

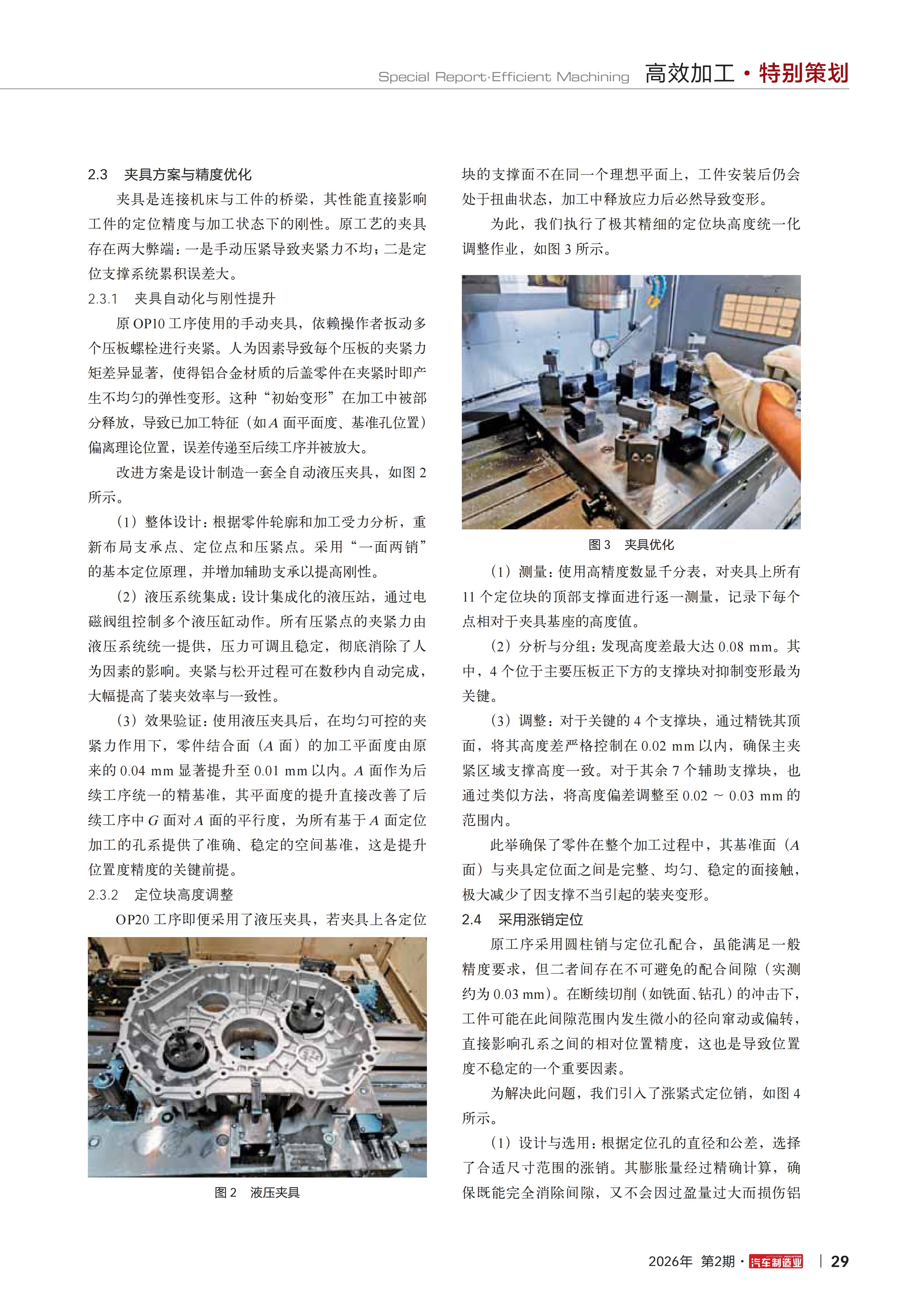

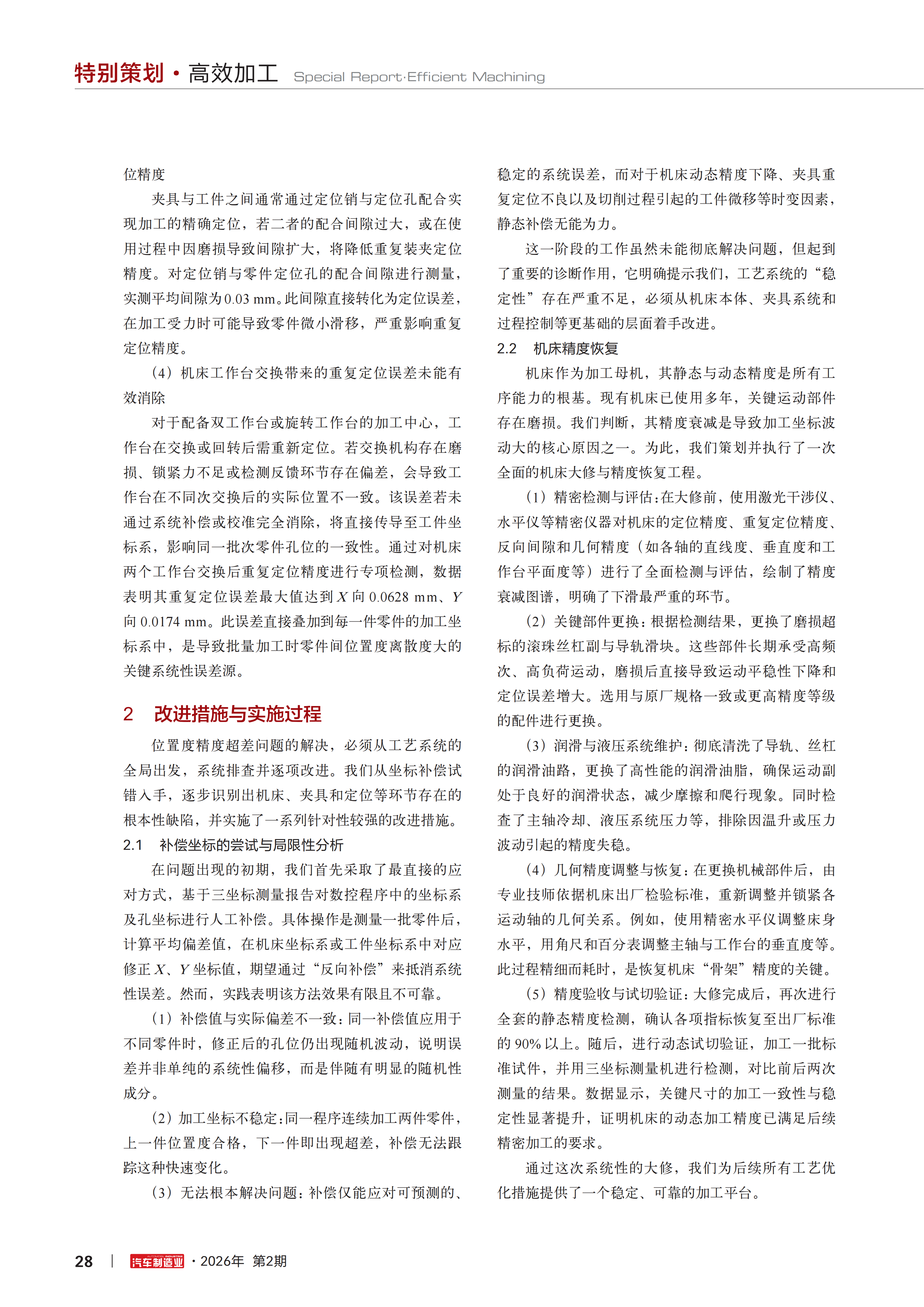

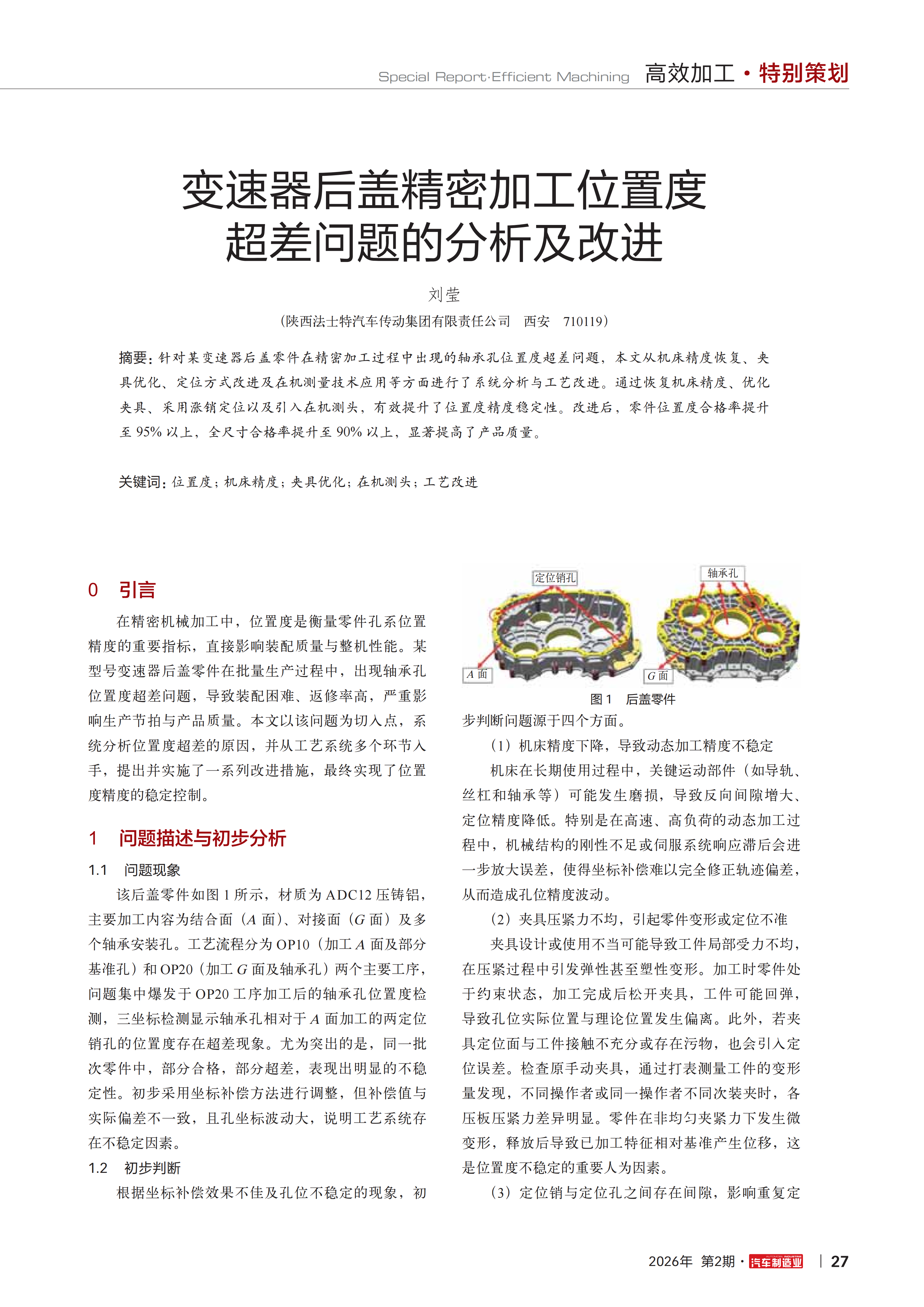

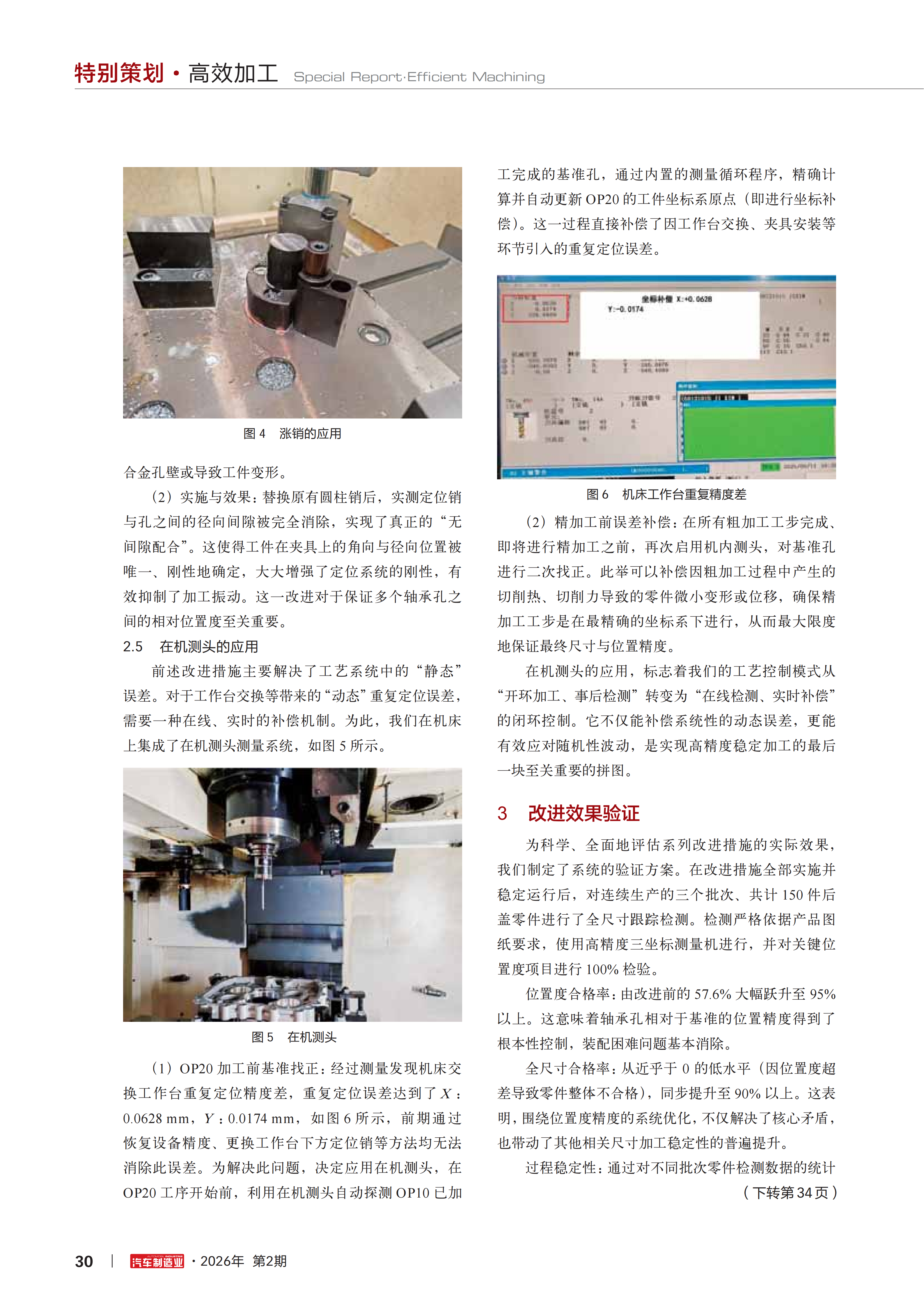

变速器后盖精密加工位置度超差问题的分析及改进

针对某变速器后盖零件在精密加工过程中出现的轴承孔位置度超差问题，本文从机床精度恢复、夹具优化、定位方式改进及在机测量技术应用等方面进行了系统分析与工艺改进。通过恢复机床精度、优化夹具、采用涨销定位以及引入在机测头，有效提升了位置度精度稳定性。改进后，零件位置度合格率提升至95%以上，全尺寸合格率提升至90%以上，显著提高了产品质量。

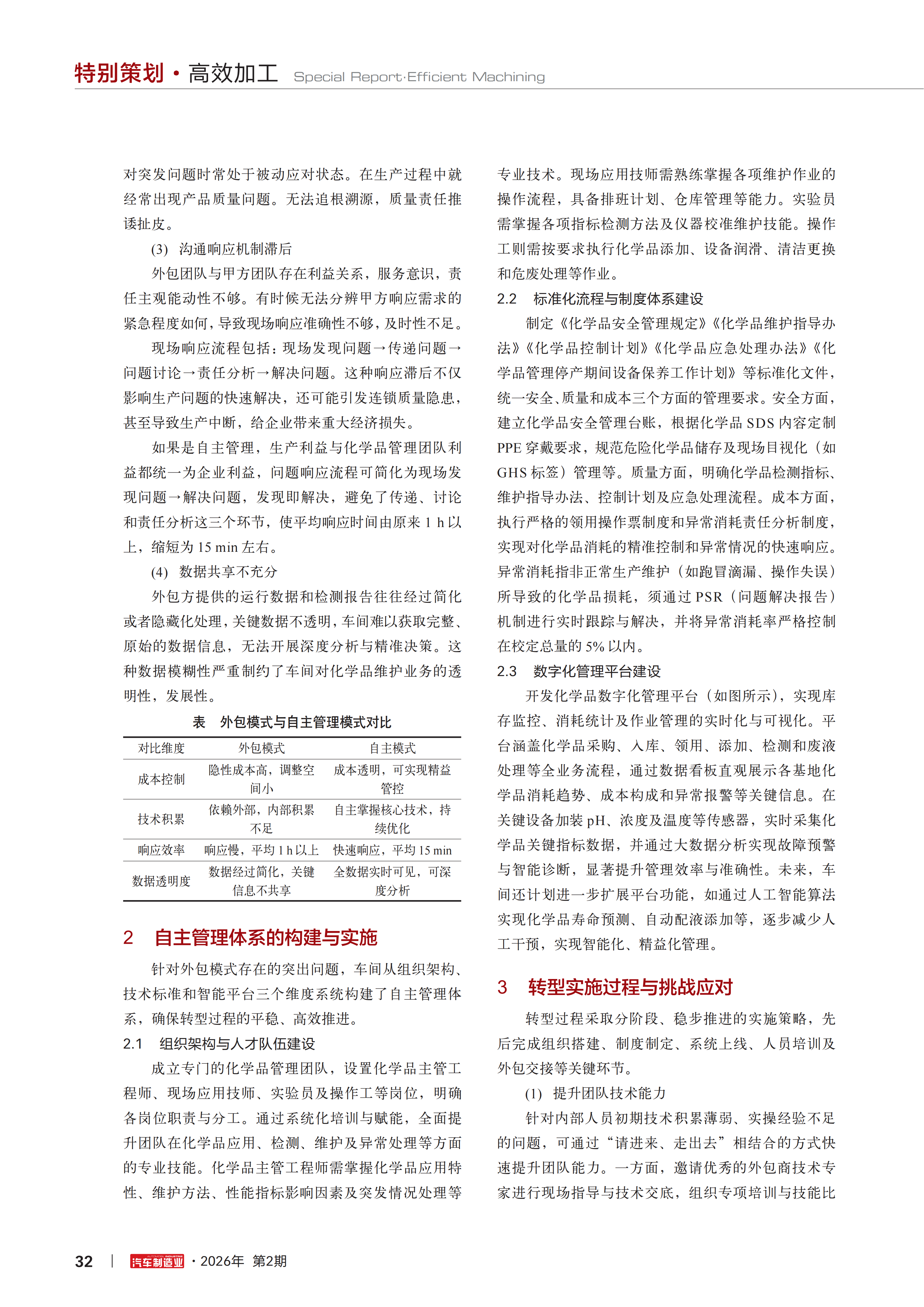

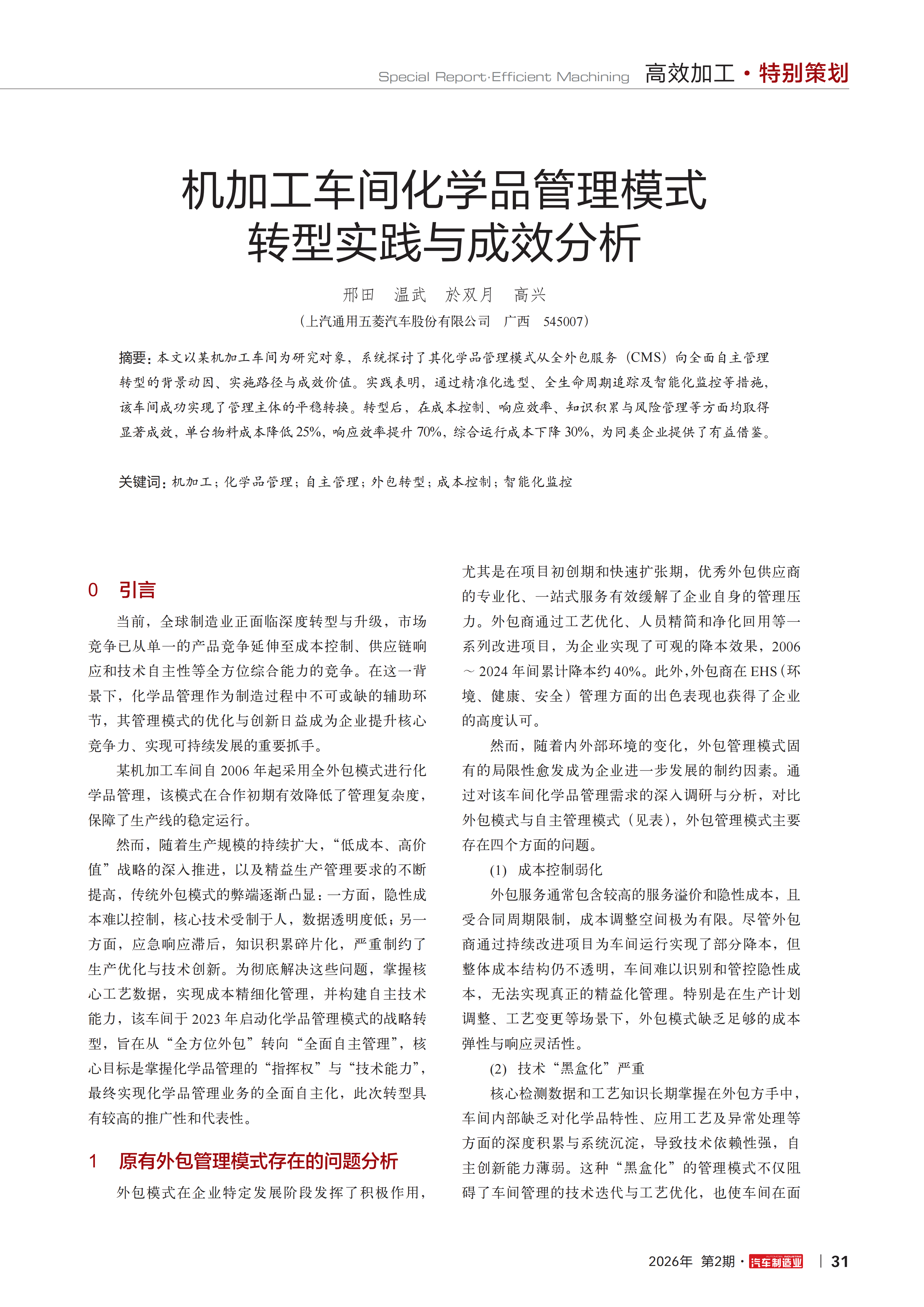

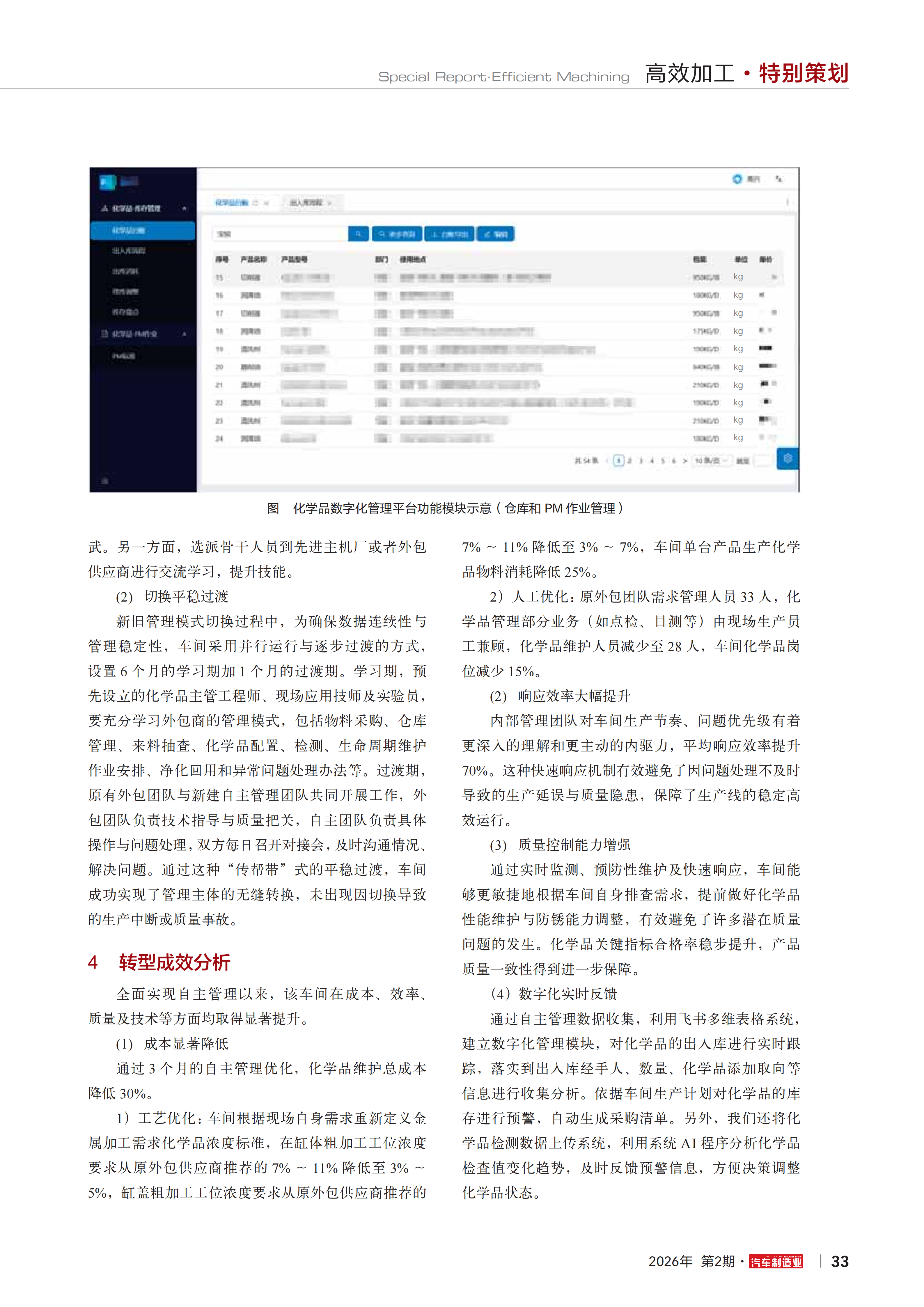

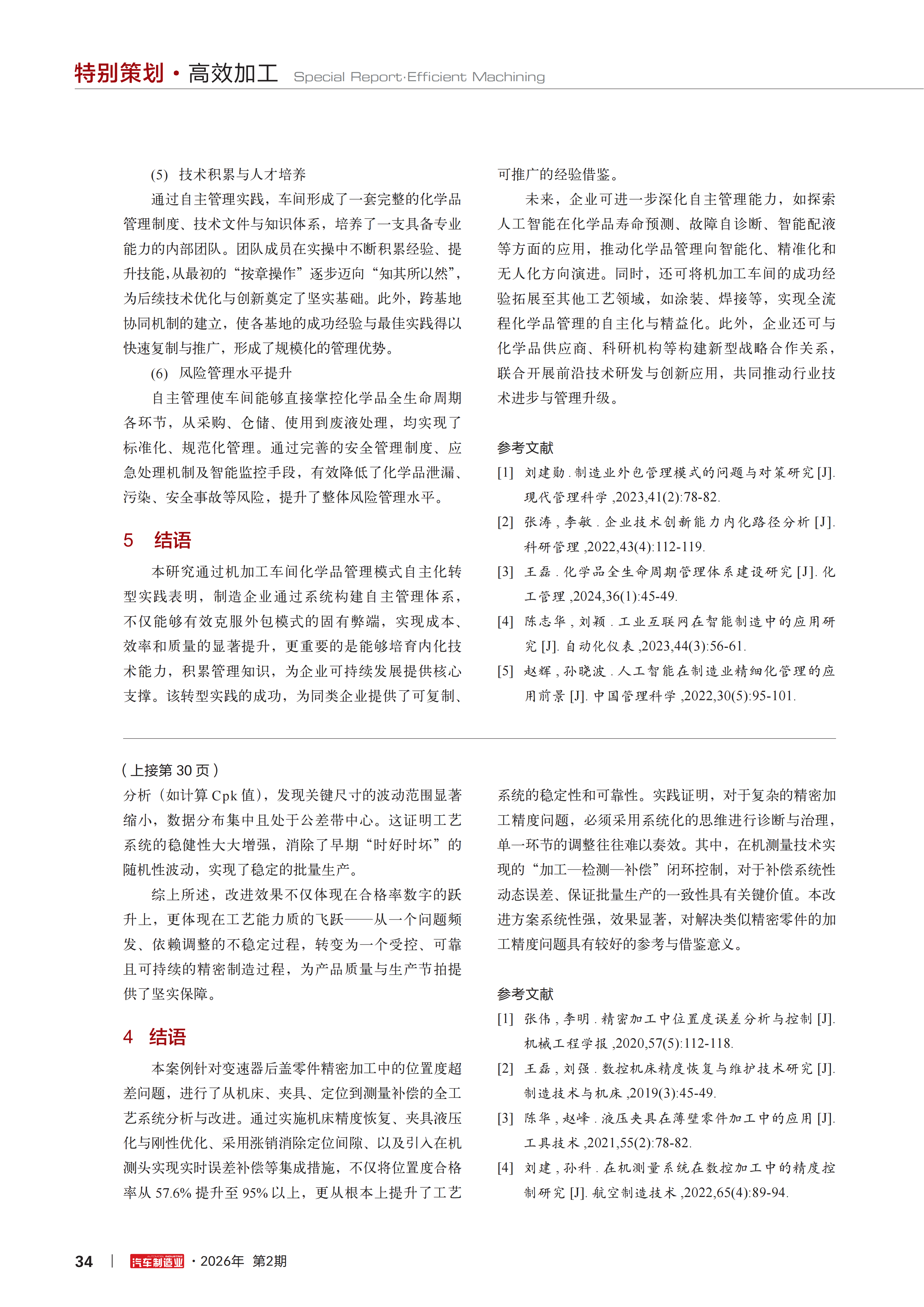

机加工车间化学品管理模式转型实践与成效分析

本文以某机加工车间为研究对象，系统探讨了其化学品管理模式从全外包服务（CMS）向全面自主管理转型的背景动因、实施路径与成效价值。实践表明，通过精准化选型、全生命周期追踪及智能化监控等措施，该车间成功实现了管理主体的平稳转换。转型后，在成本控制、响应效率、知识积累与风险管理等方面均取得显著成效，单台物料成本降低25%，响应效率提升70%，综合运行成本下降30%，为同类企业提供了有益借鉴。

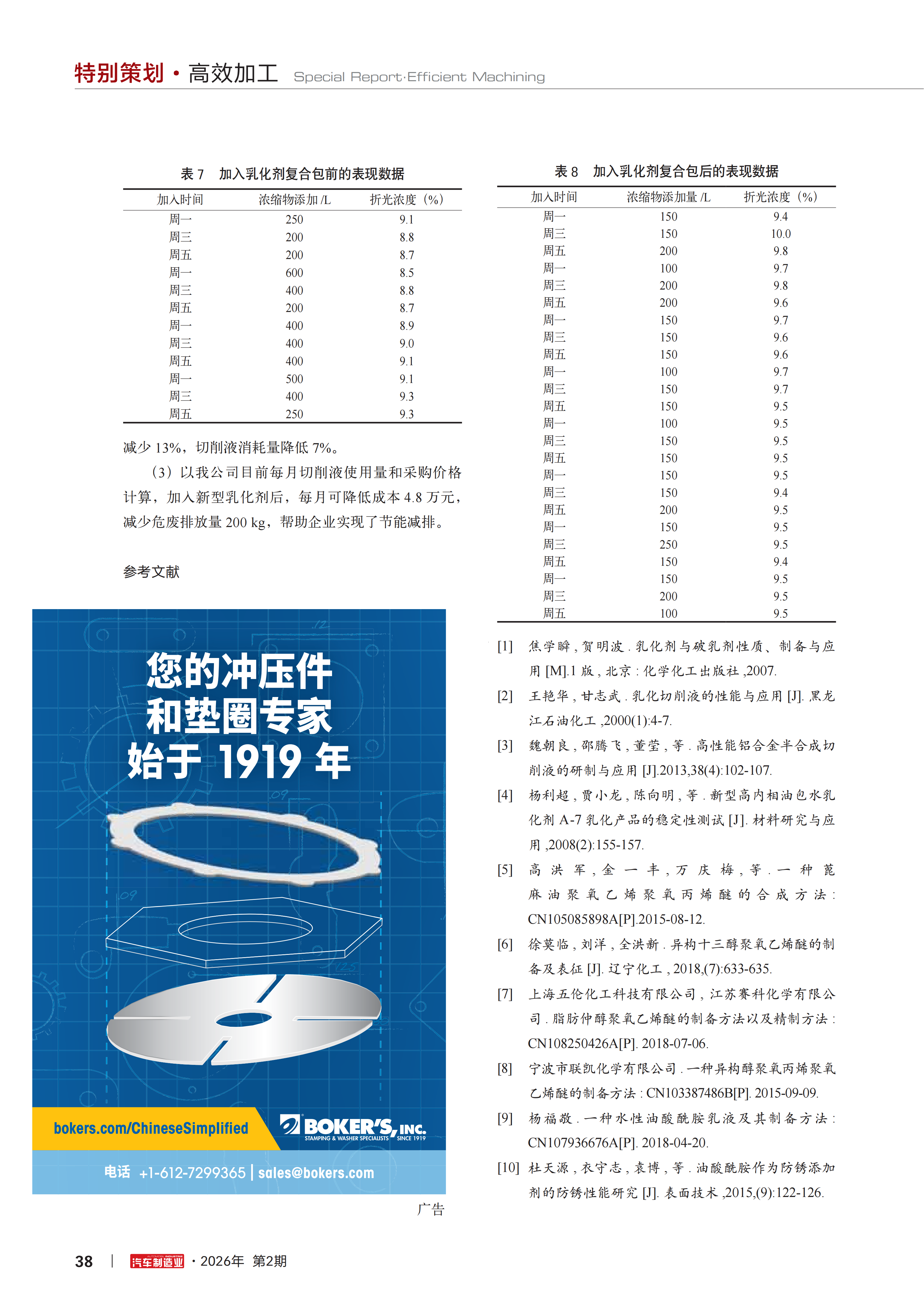

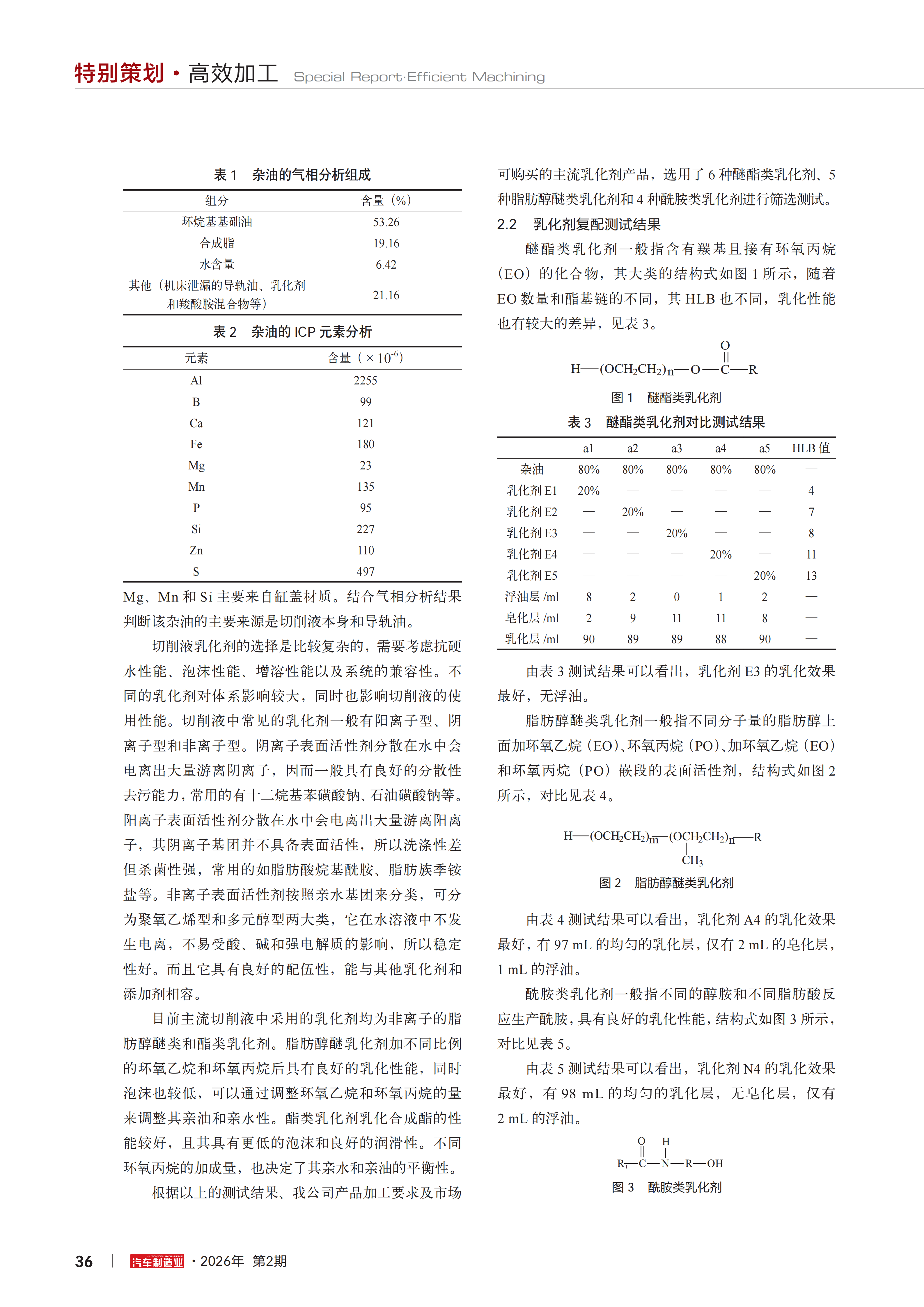

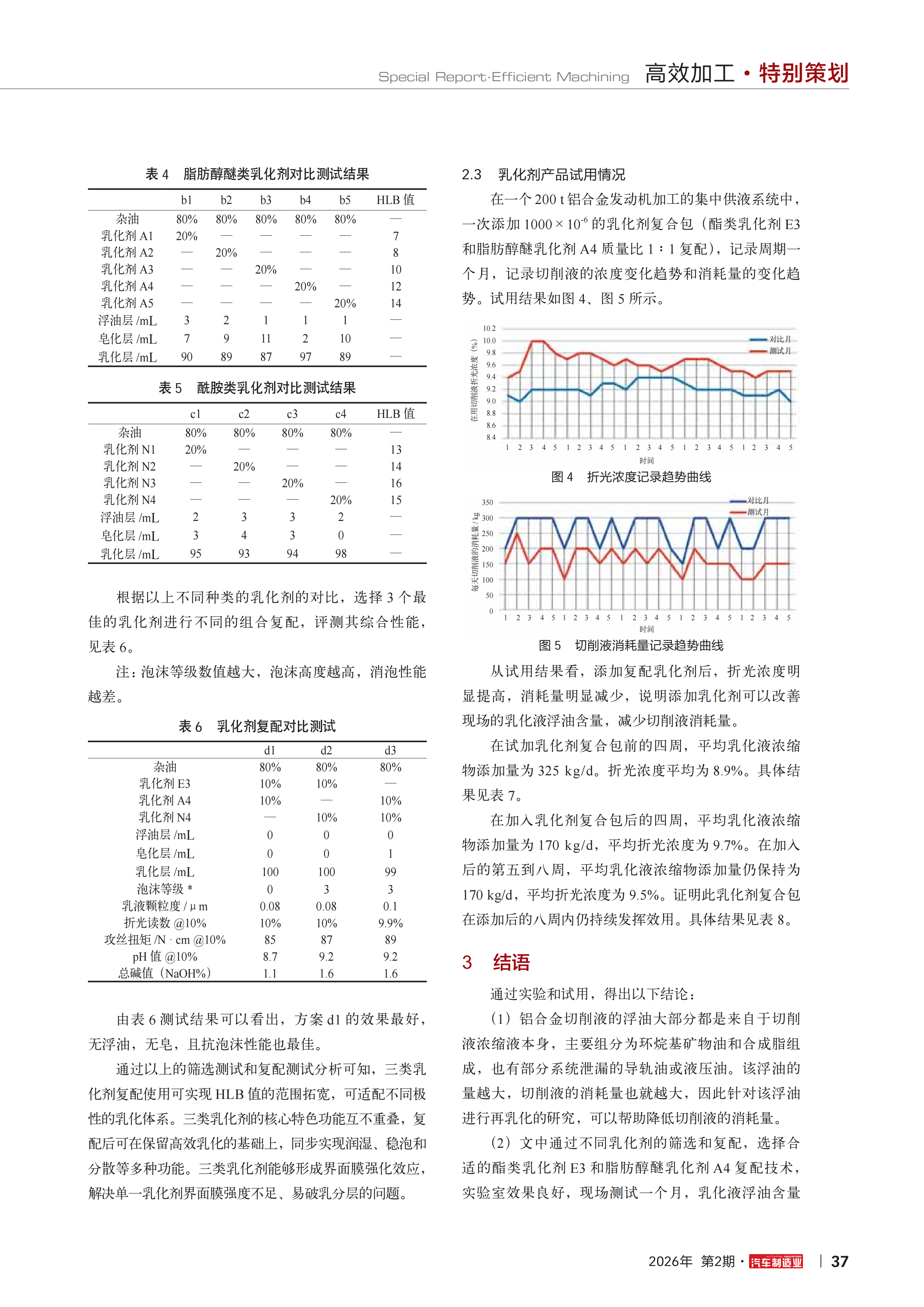

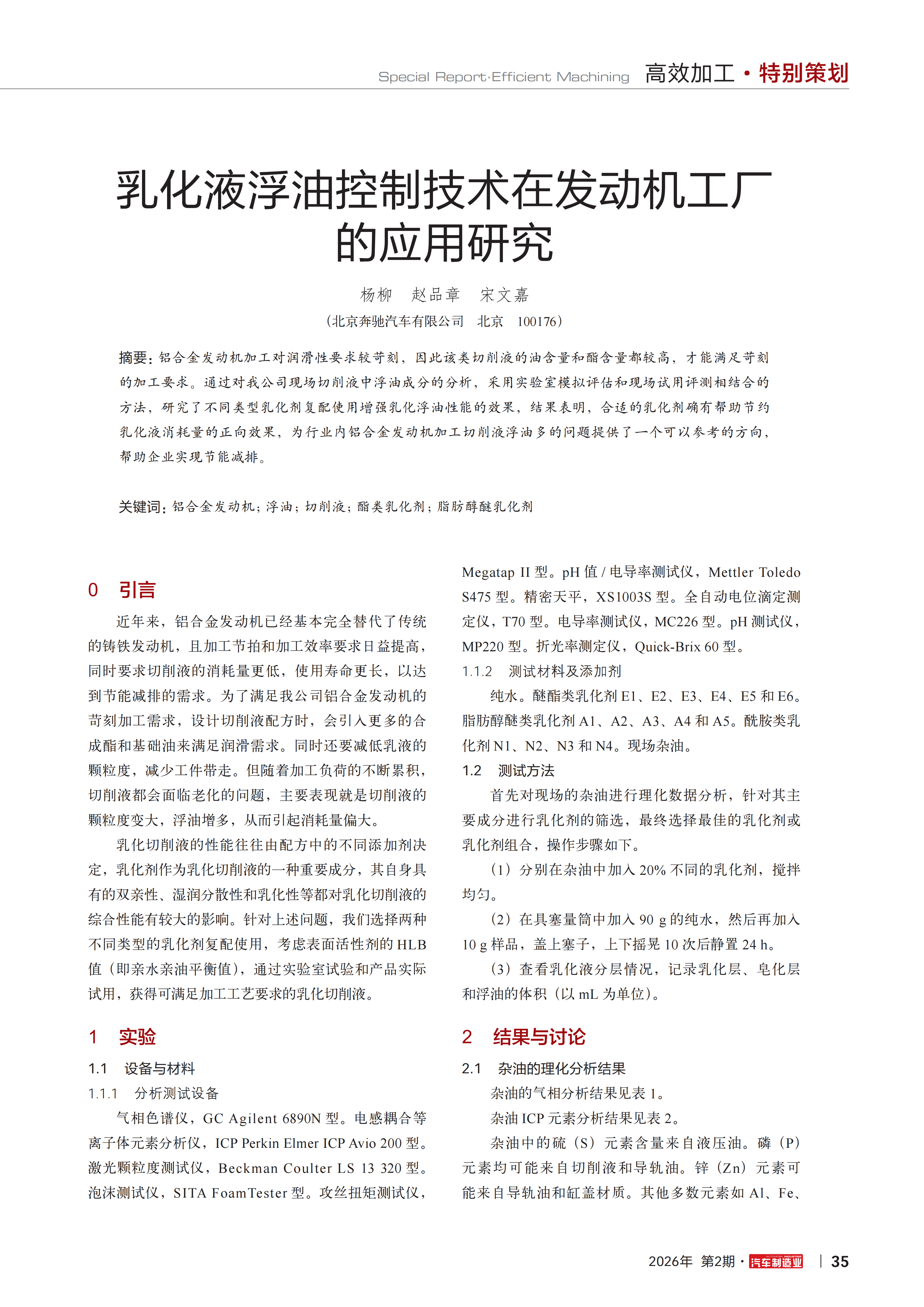

乳化液浮油控制技术在发动机工厂的应用研究

铝合金发动机加工对润滑性要求较苛刻，因此该类切削液的油含量和酯含量都较高，才能满足苛刻的加工要求。通过对我公司现场切削液中浮油成分的分析，采用实验室模拟评估和现场试用评测相结合的方法，研究了不同类型乳化剂复配使用增强乳化浮油性能的效果，结果表明，合适的乳化剂确有帮助节约乳化液消耗量的正向效果，为行业内铝合金发动机加工切削液浮油多的问题提供了一个可以参考的方向，帮助企业实现节能减排。

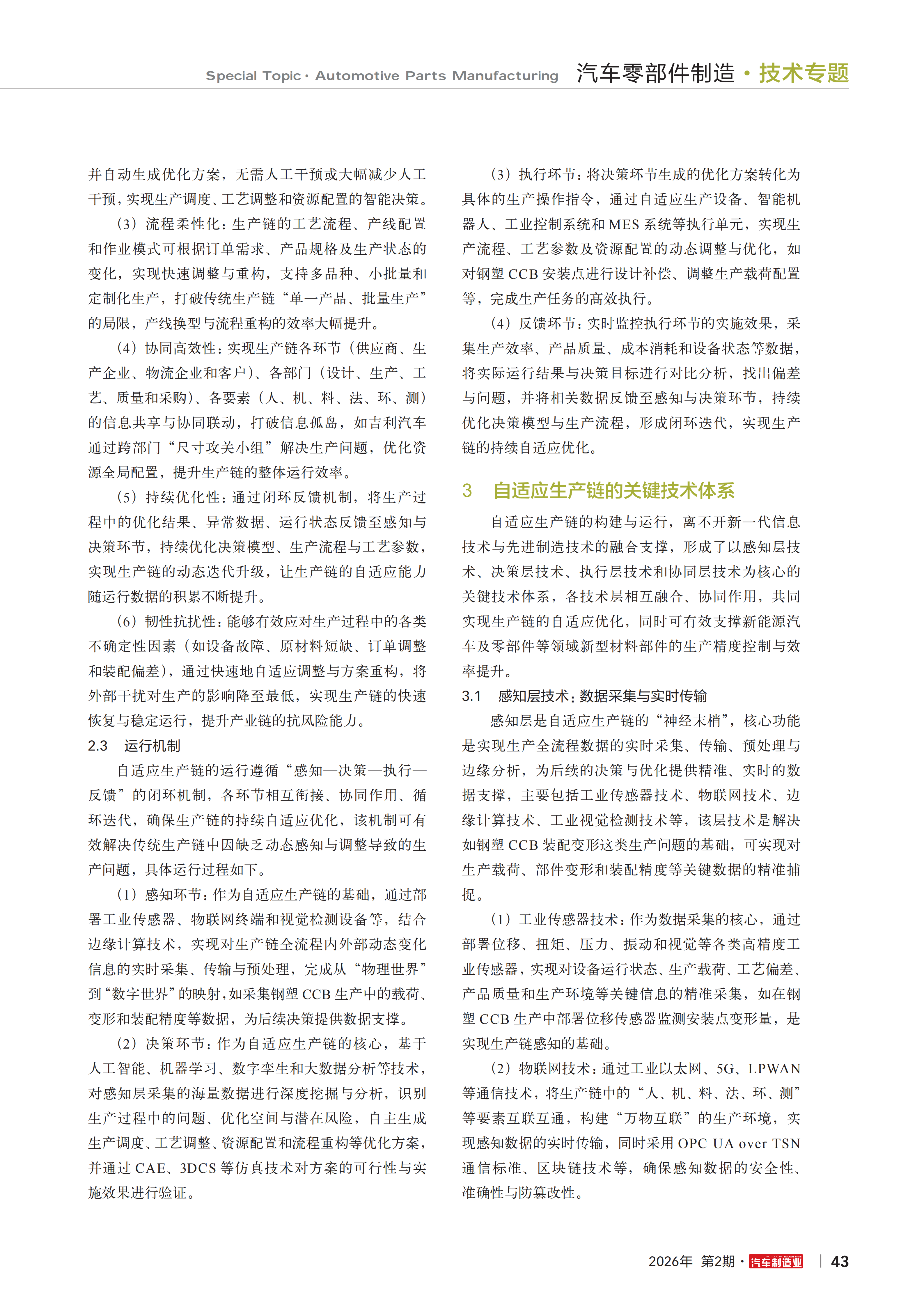

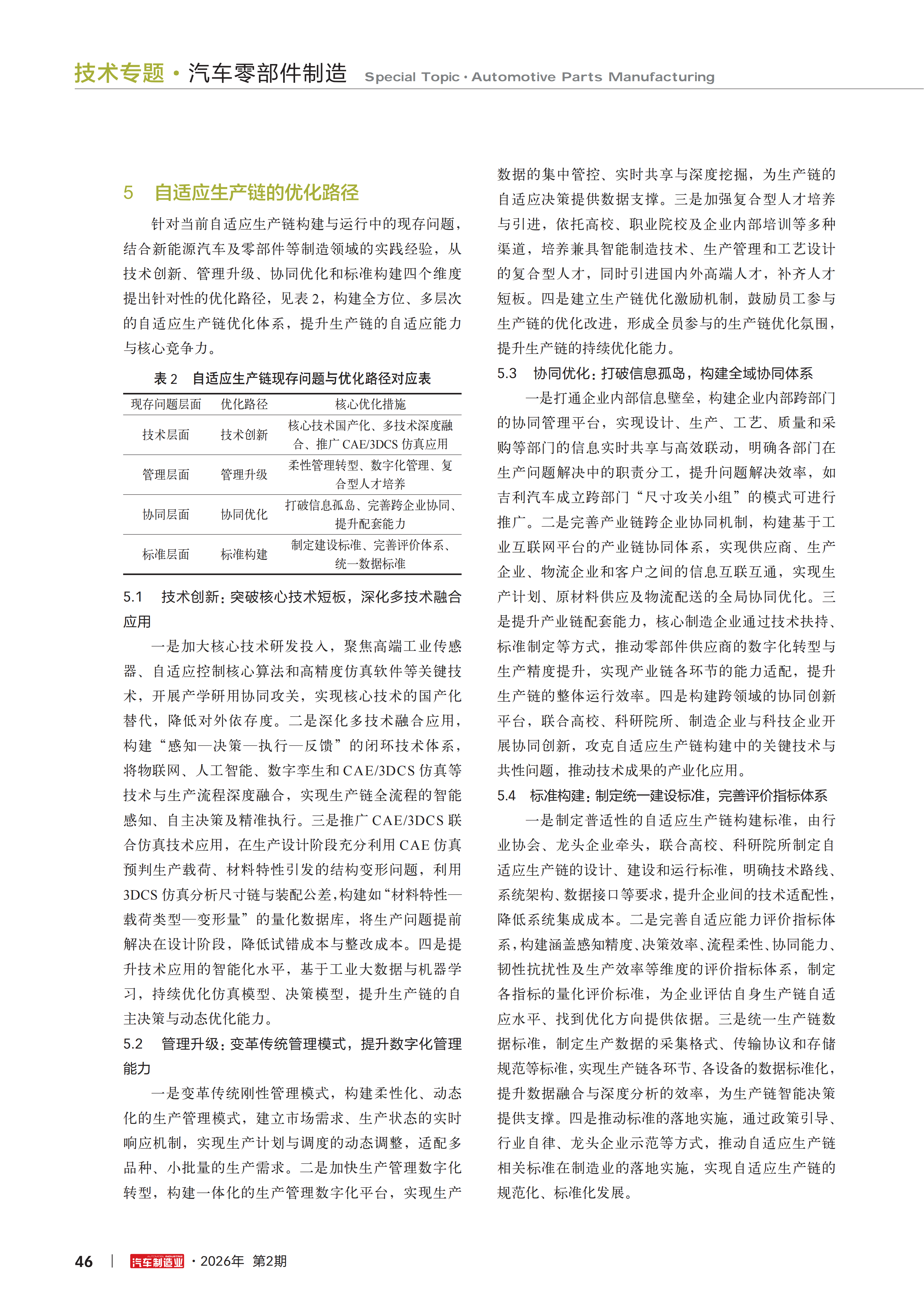

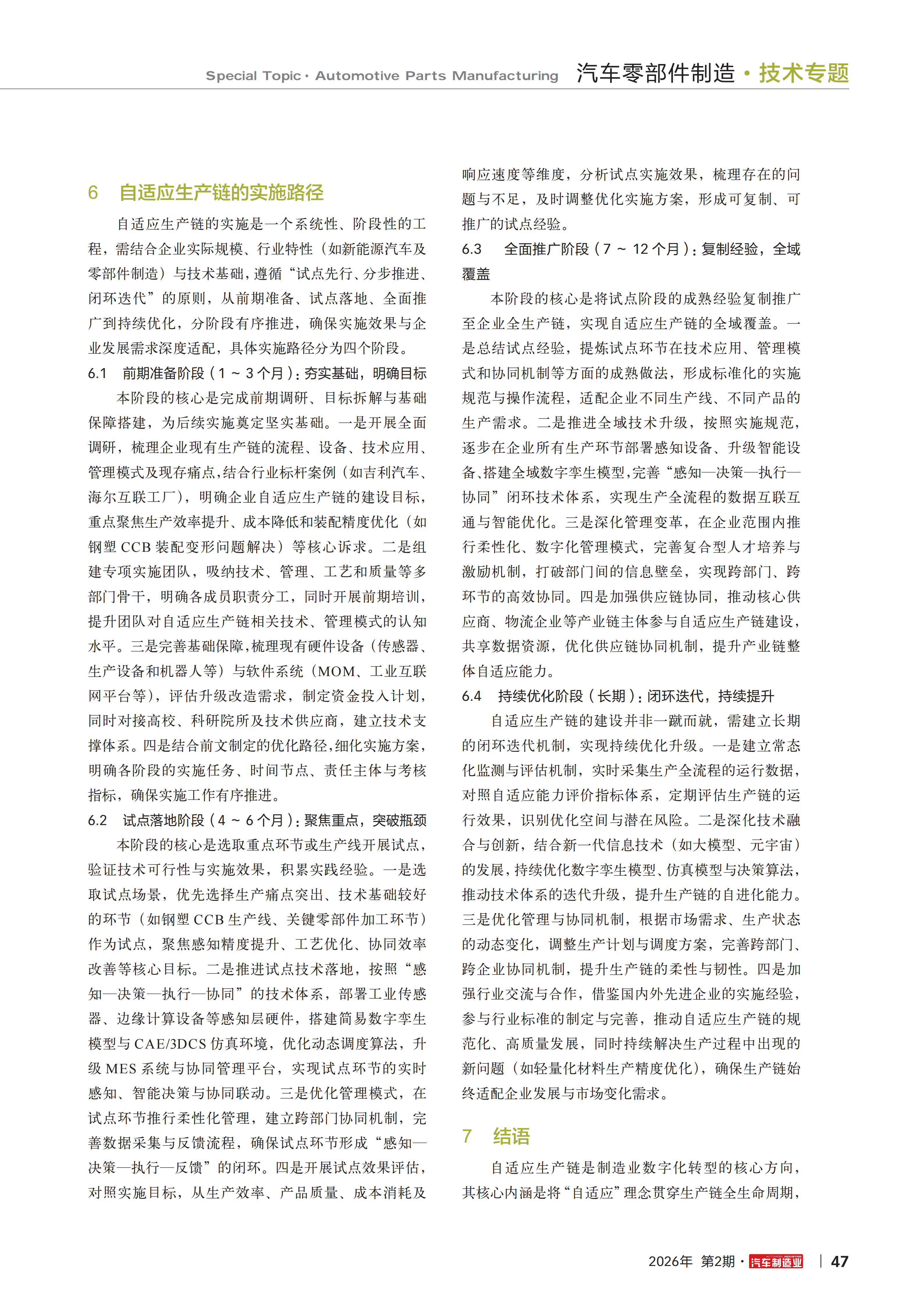

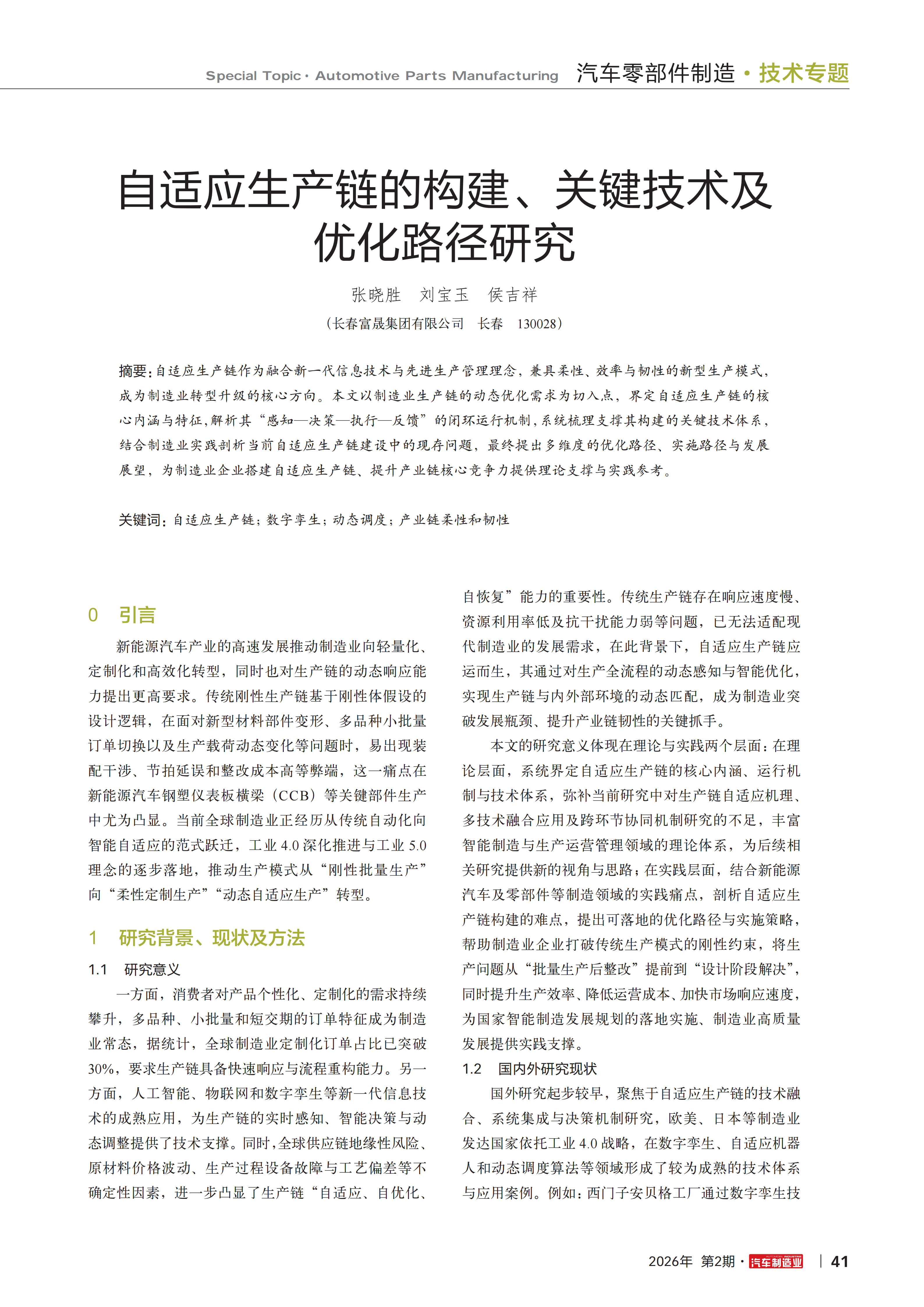

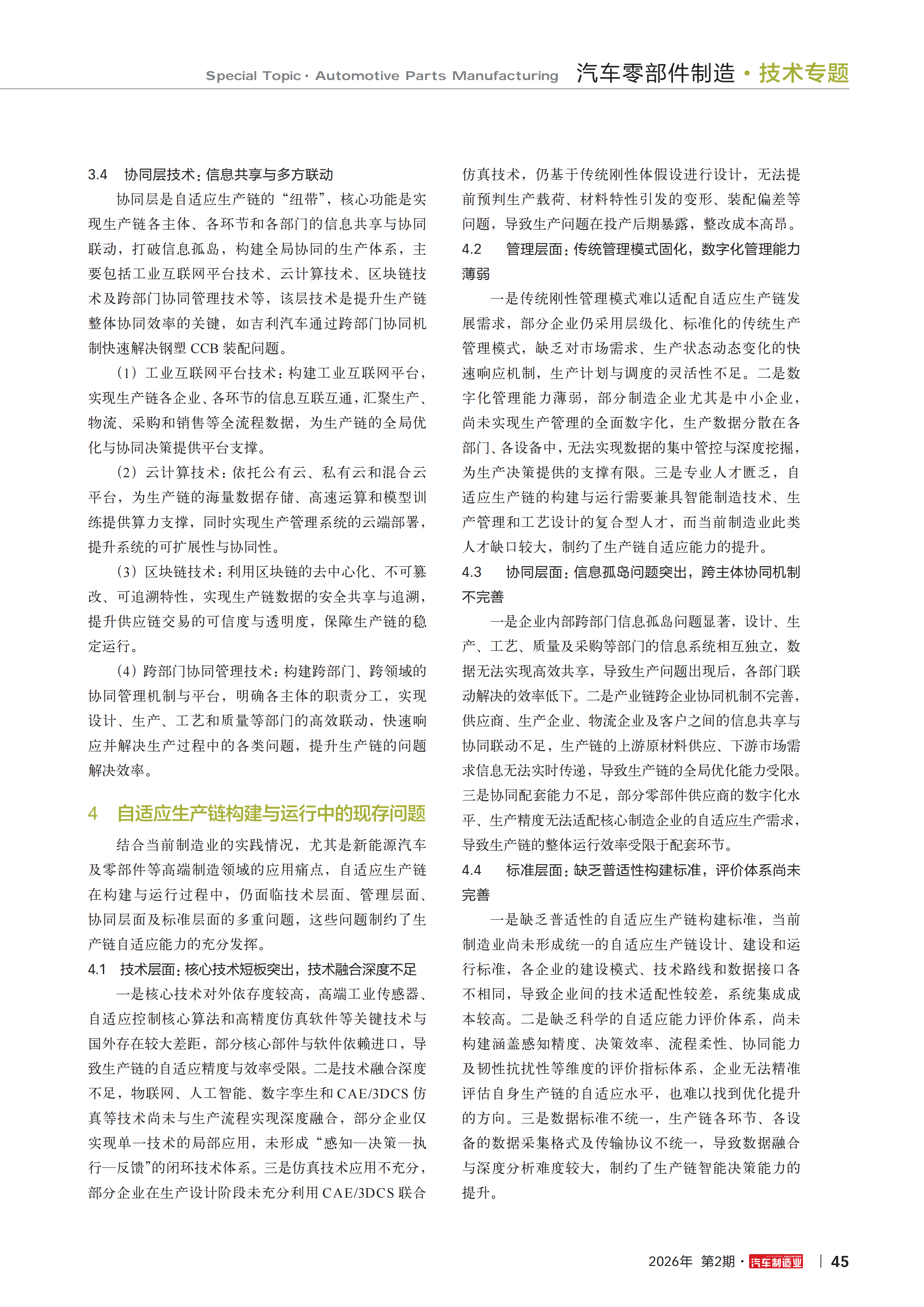

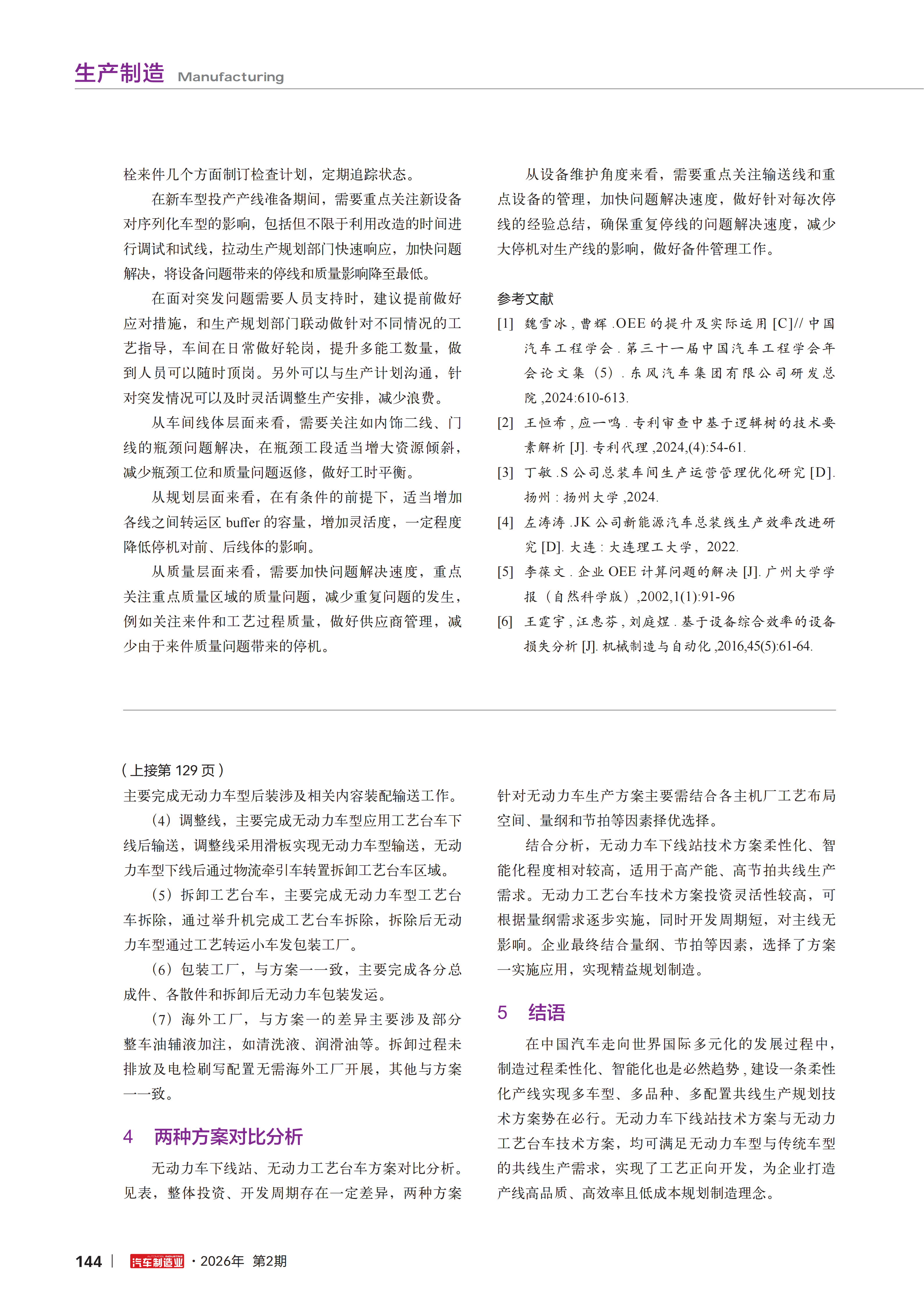

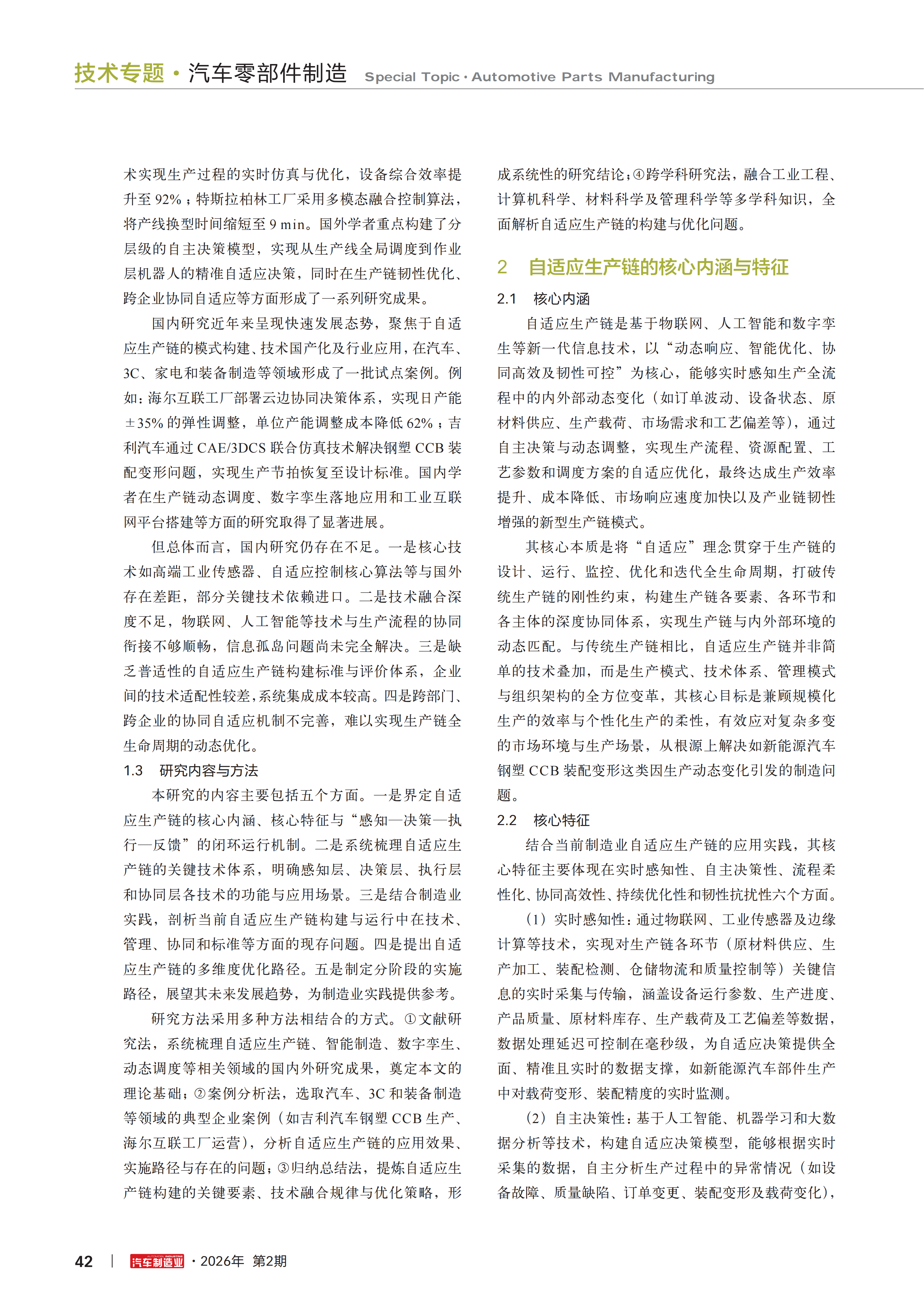

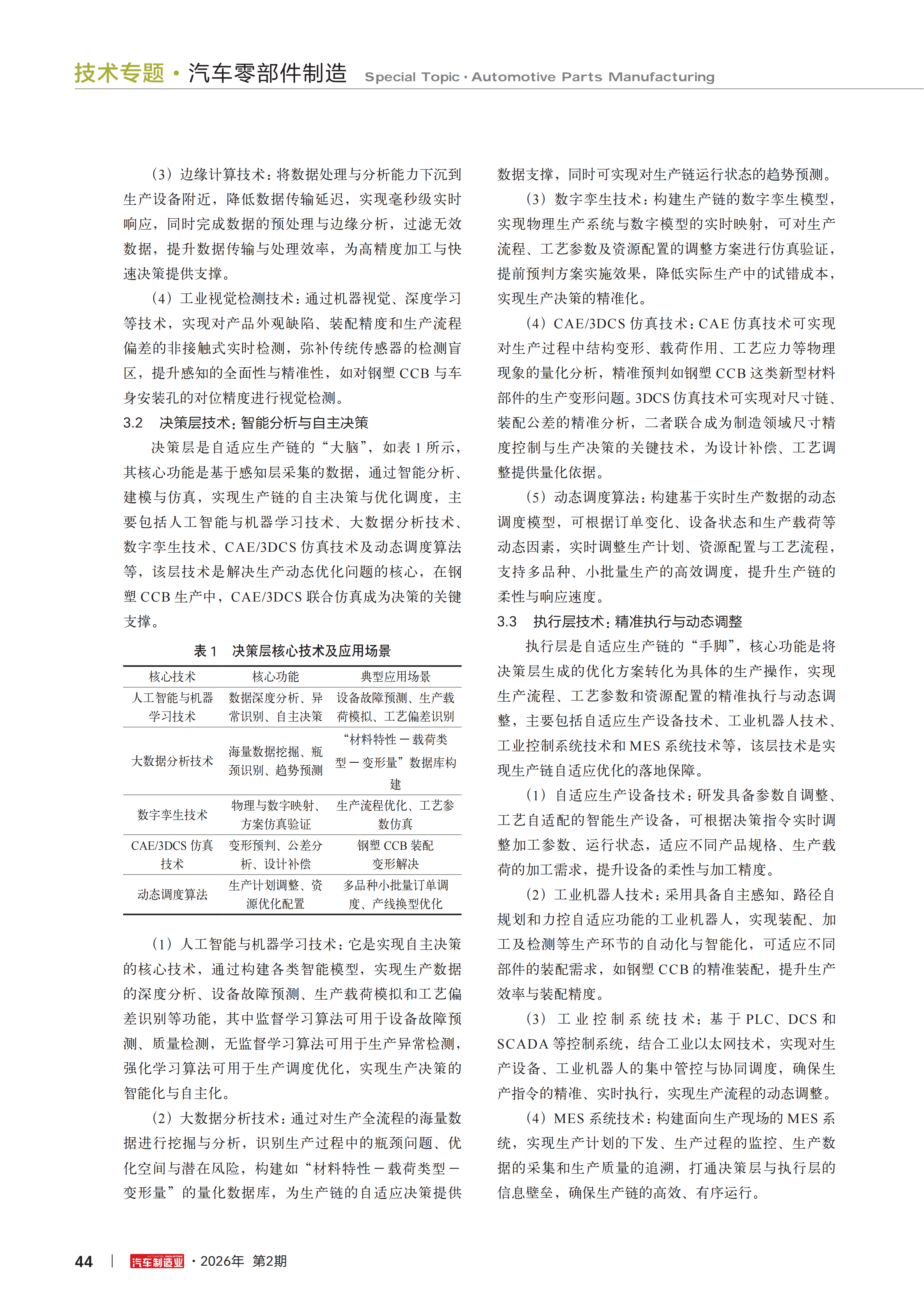

自适应生产链的构建、关键技术及优化路径研究

自适应生产链作为融合新一代信息技术与先进生产管理理念，兼具柔性、效率与韧性的新型生产模式，成为制造业转型升级的核心方向。本文以制造业生产链的动态优化需求为切入点，界定自适应生产链的核心内涵与特征，解析其“感知—决策—执行—反馈”的闭环运行机制，系统梳理支撑其构建的关键技术体系，结合制造业实践剖析当前自适应生产链建设中的现存问题，最终提出多维度的优化路径、实施路径与发展展望，为制造业企业搭建自适应生产链、提升产业链核心竞争力提供理论支撑与实践参考。

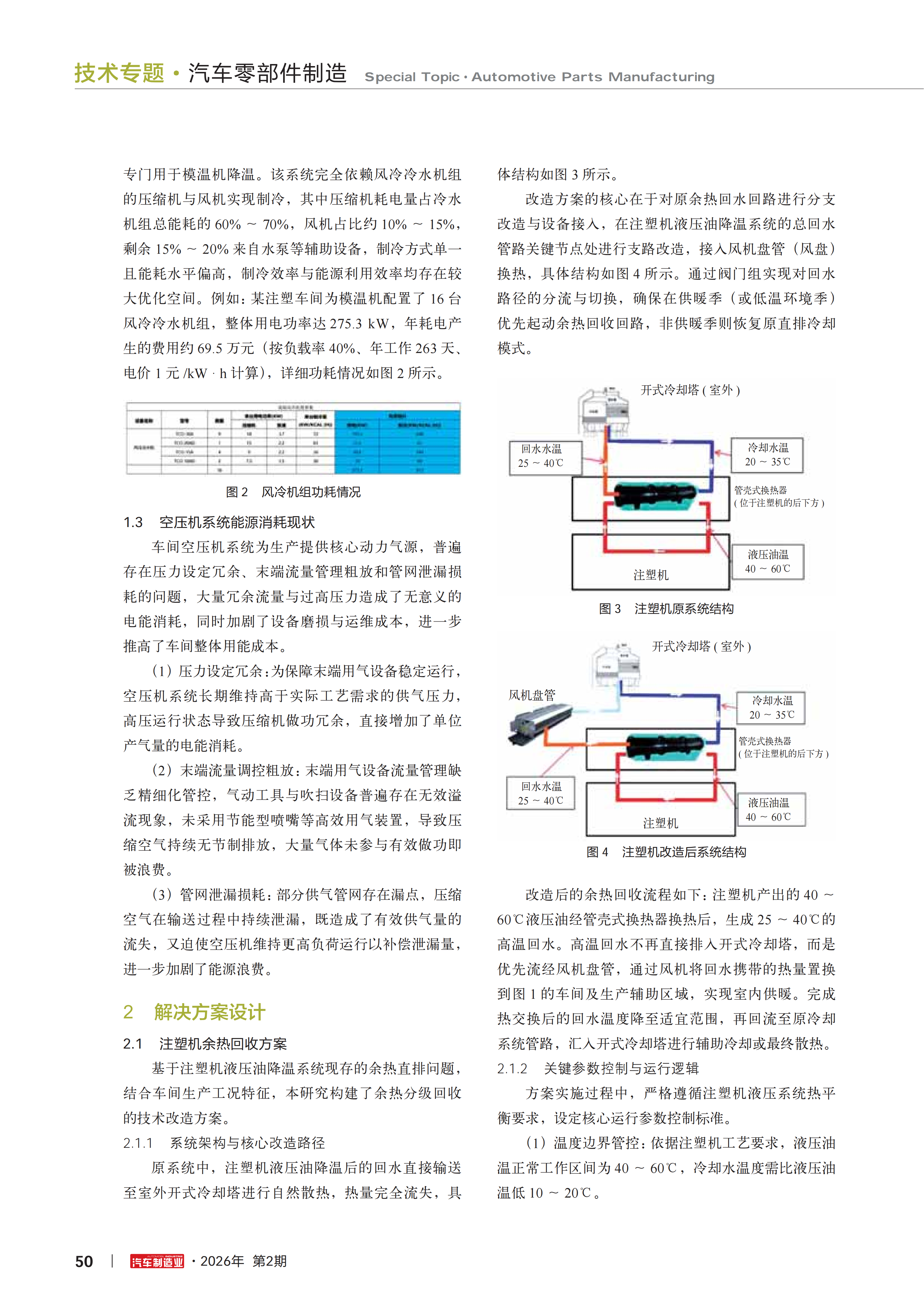

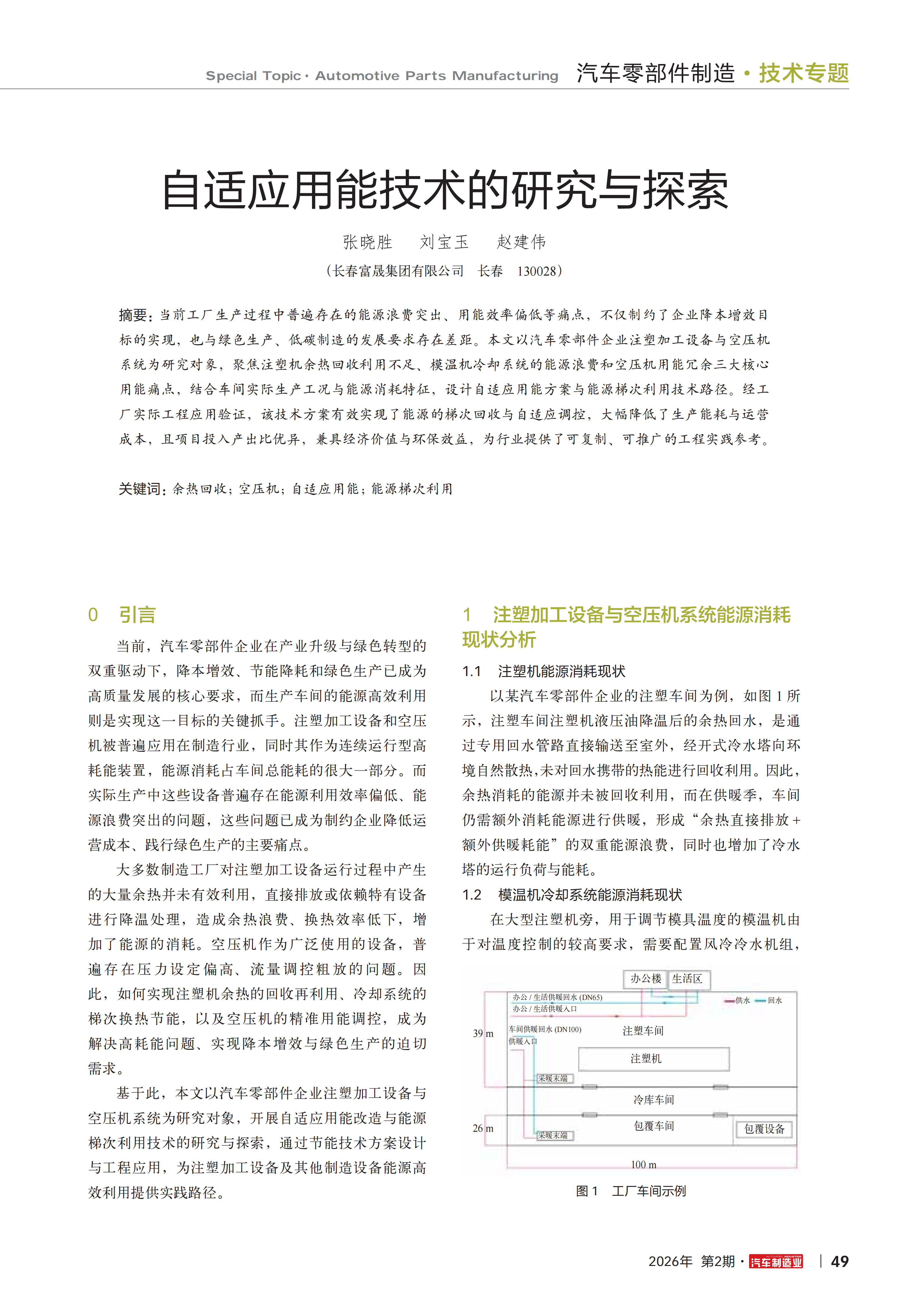

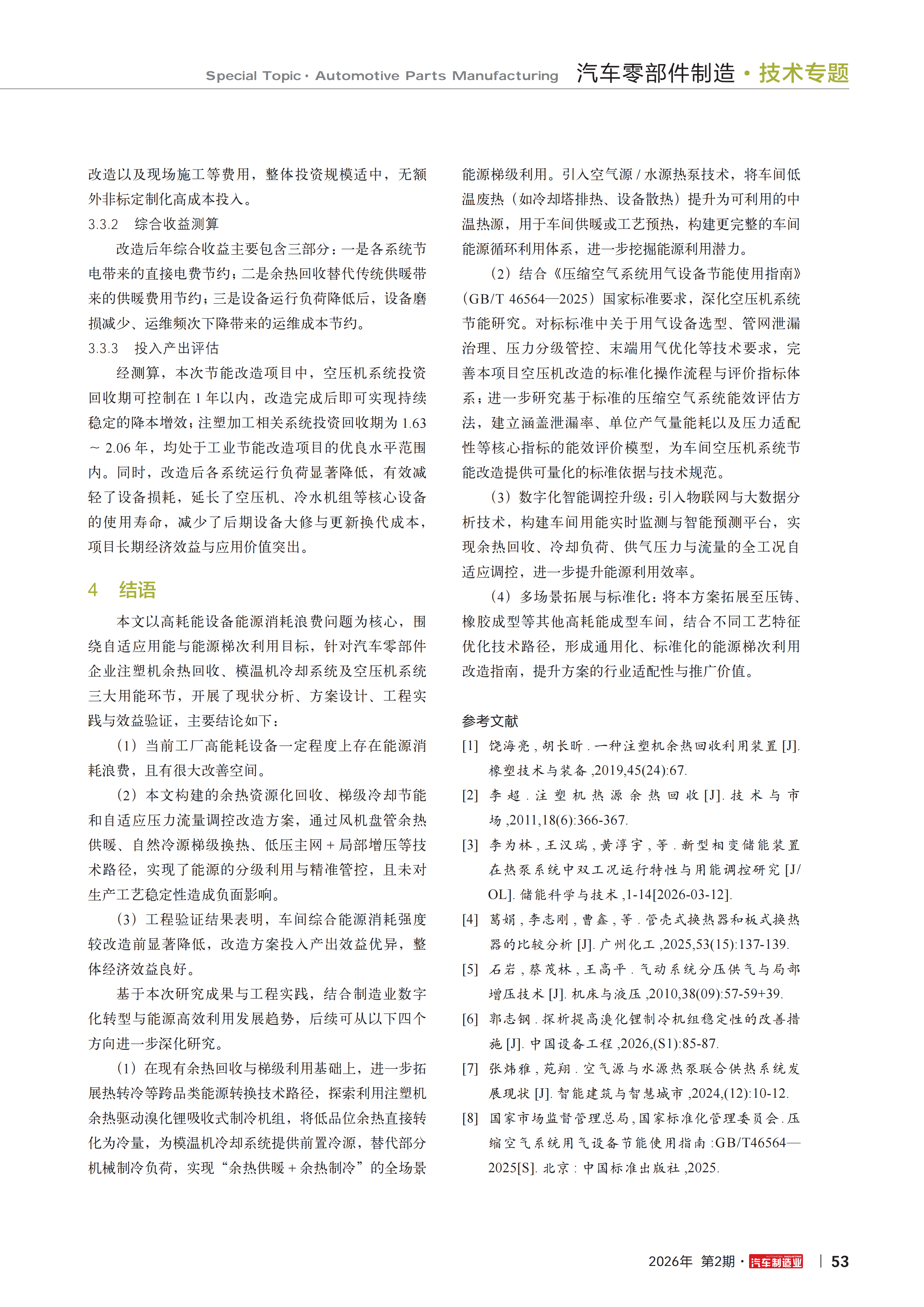

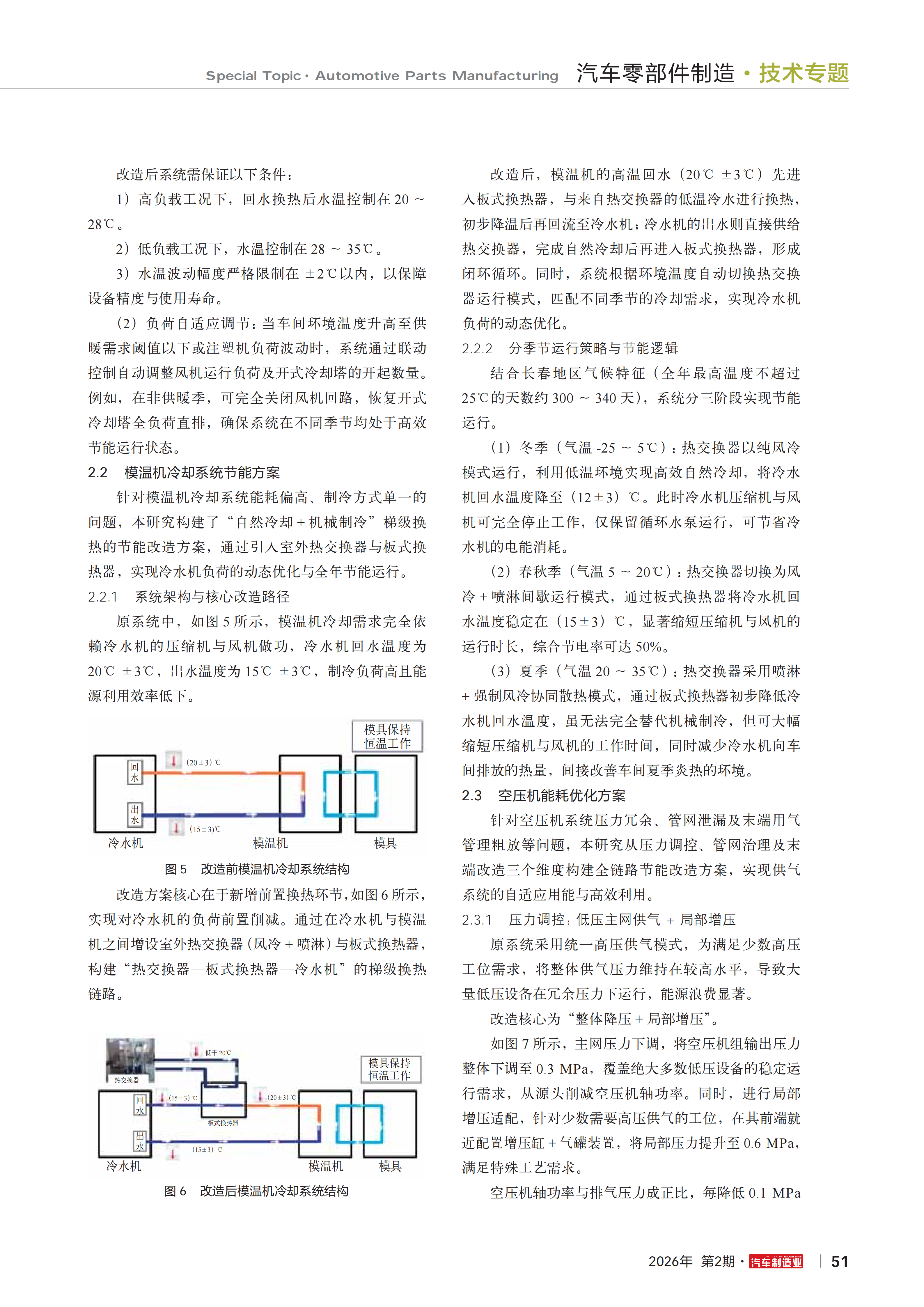

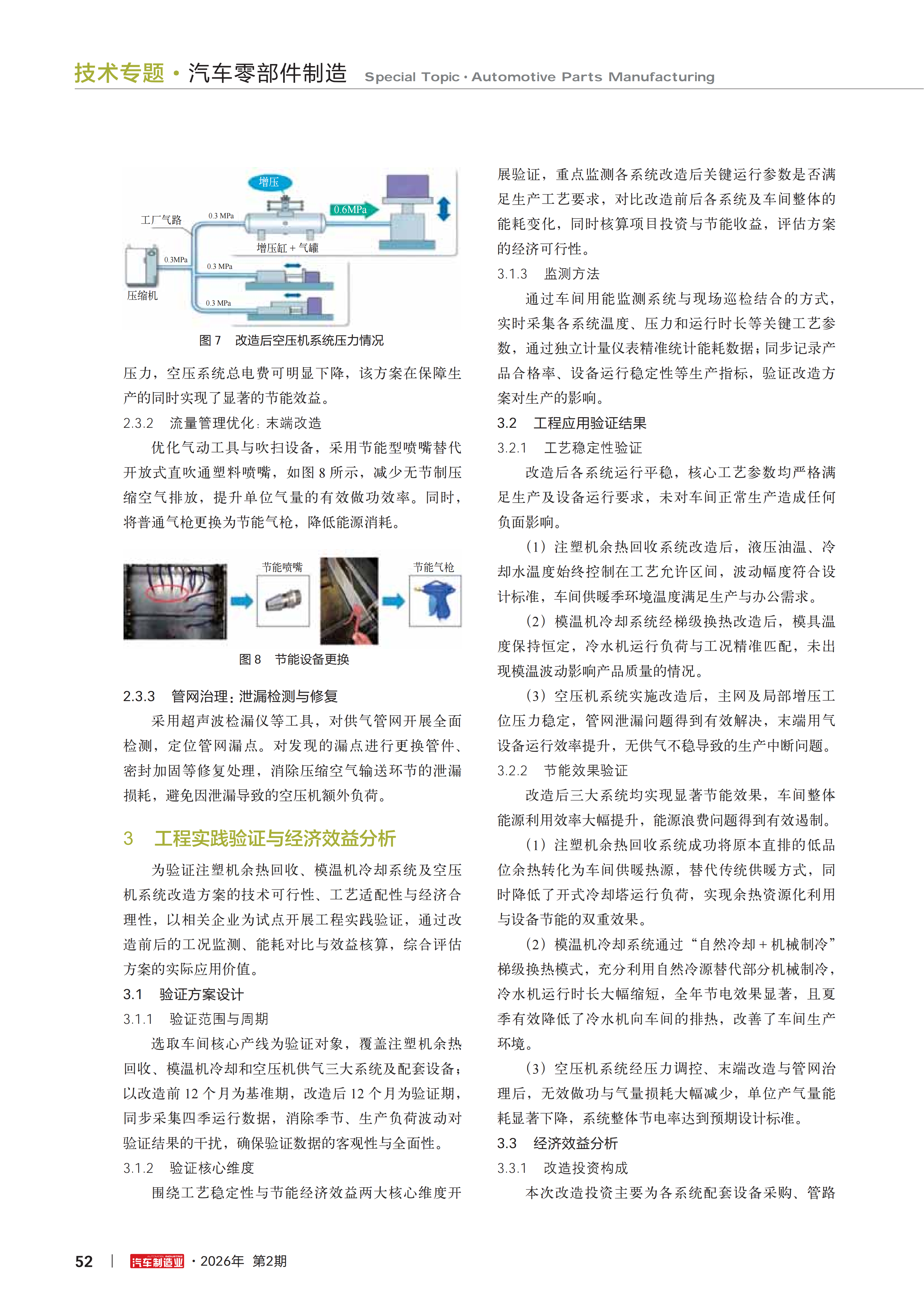

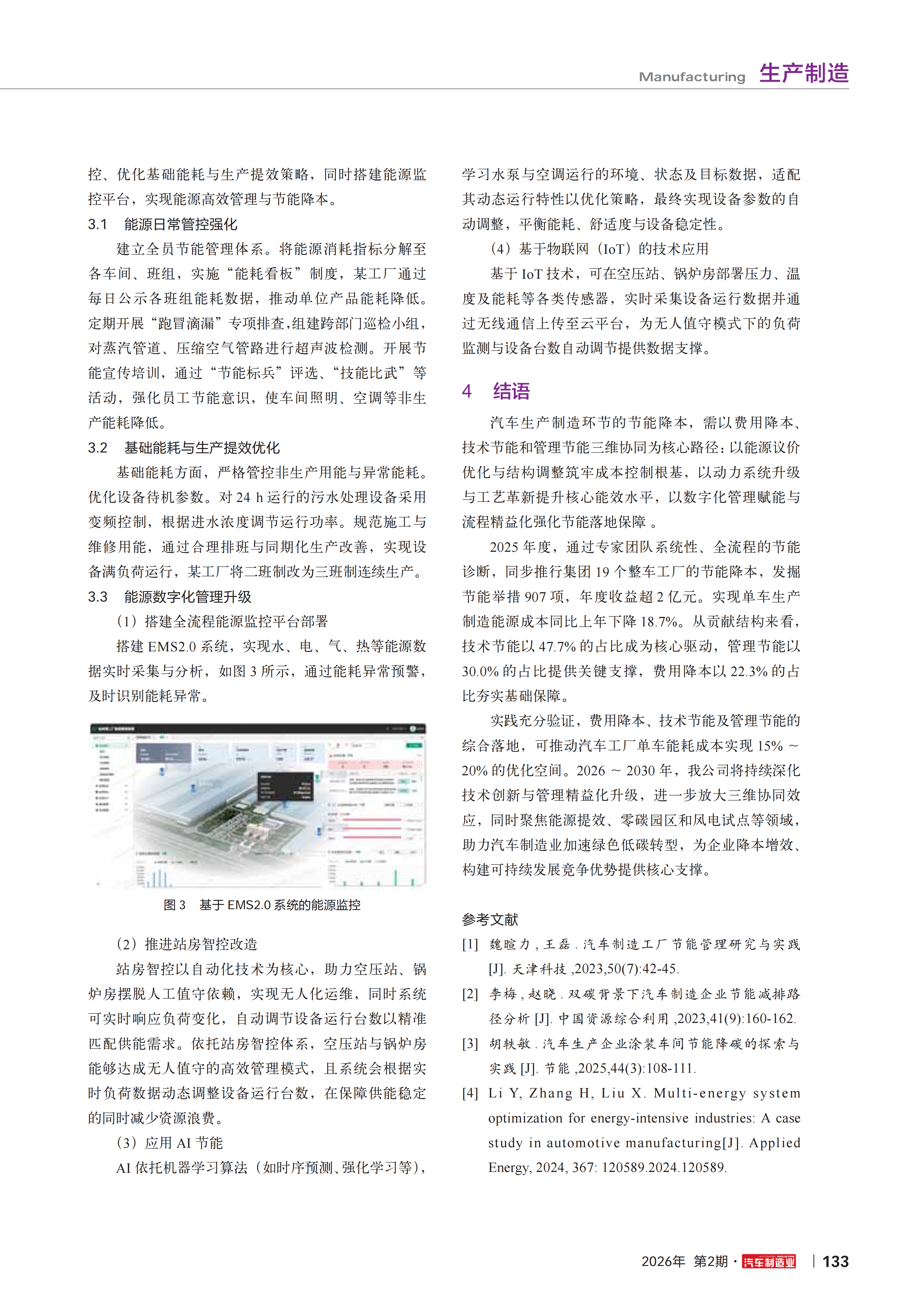

自适应用能技术的研究与探索

当前工厂生产过程中普遍存在的能源浪费突出、用能效率偏低等痛点，不仅制约了企业降本增效目标的实现，也与绿色生产、低碳制造的发展要求存在差距。本文以汽车零部件企业注塑加工设备与空压机系统为研究对象，聚焦注塑机余热回收利用不足、模温机冷却系统的能源浪费和空压机用能冗余三大核心用能痛点，结合车间实际生产工况与能源消耗特征，设计自适应用能方案与能源梯次利用技术路径。经工厂实际工程应用验证，该技术方案有效实现了能源的梯次回收与自适应调控，大幅降低了生产能耗与运营成本，且项目投入产出比优异，兼具经济价值与环保效益，为行业提供了可复制、可推广的工程实践参考。

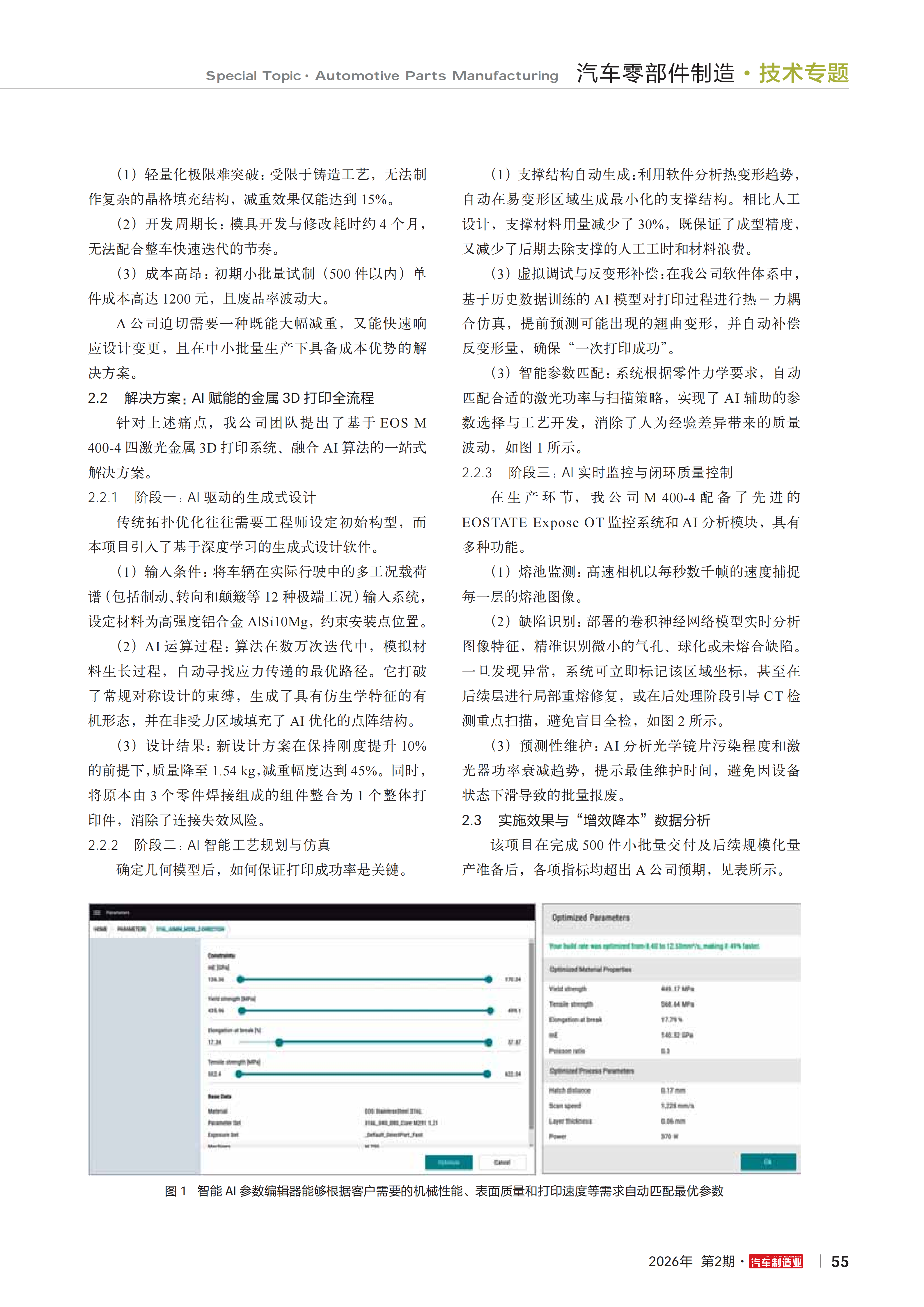

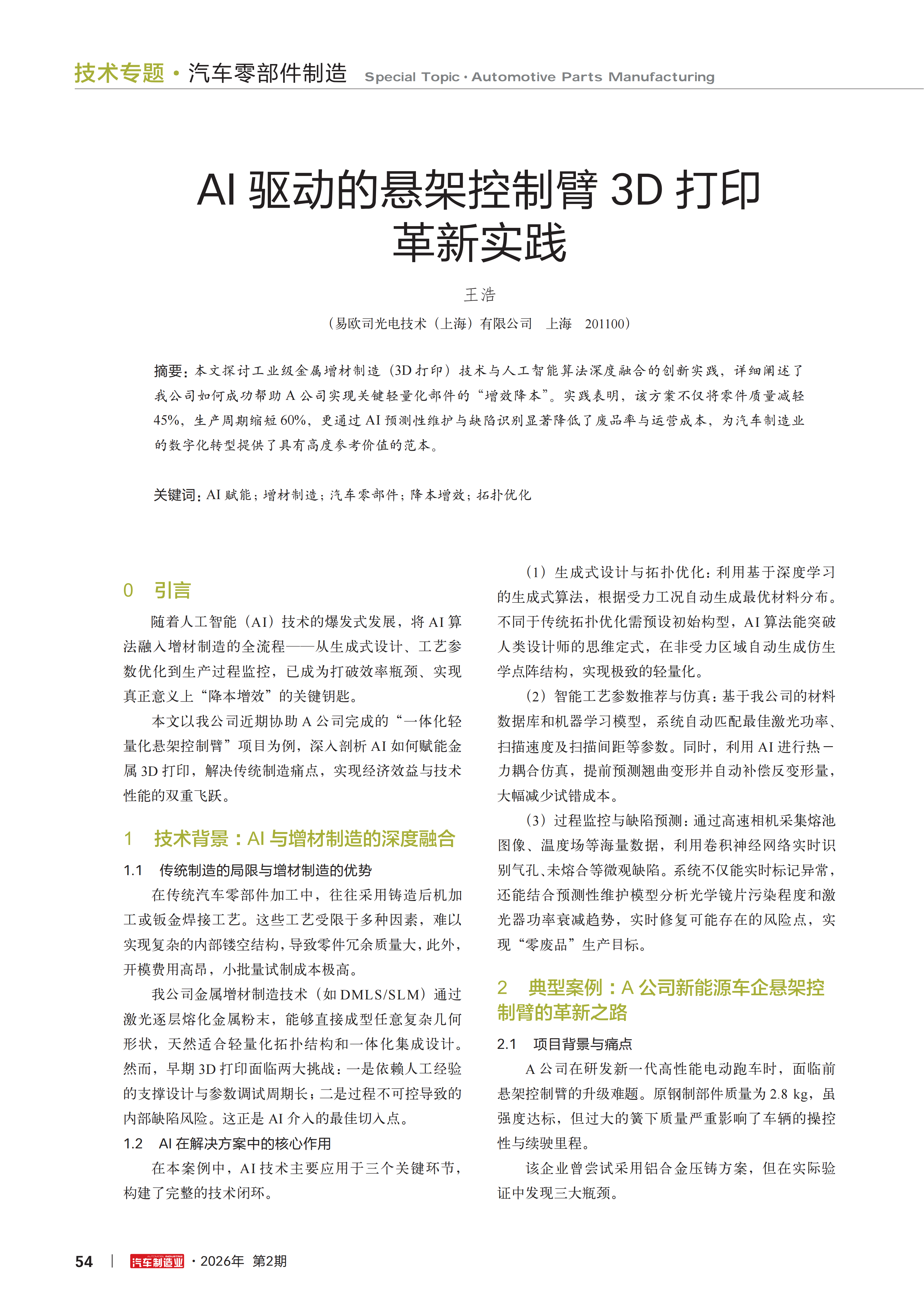

AI驱动的悬架控制臂3D打印革新实践

本文探讨工业级金属增材制造（3D打印）技术与人工智能算法深度融合的创新实践，详细阐述了我公司如何成功帮助A公司实现关键轻量化部件的“增效降本”。实践表明，该方案不仅将零件质量减轻45%，生产周期缩短60%，更通过AI预测性维护与缺陷识别显著降低了废品率与运营成本，为汽车制造业的数字化转型提供了具有高度参考价值的范本。

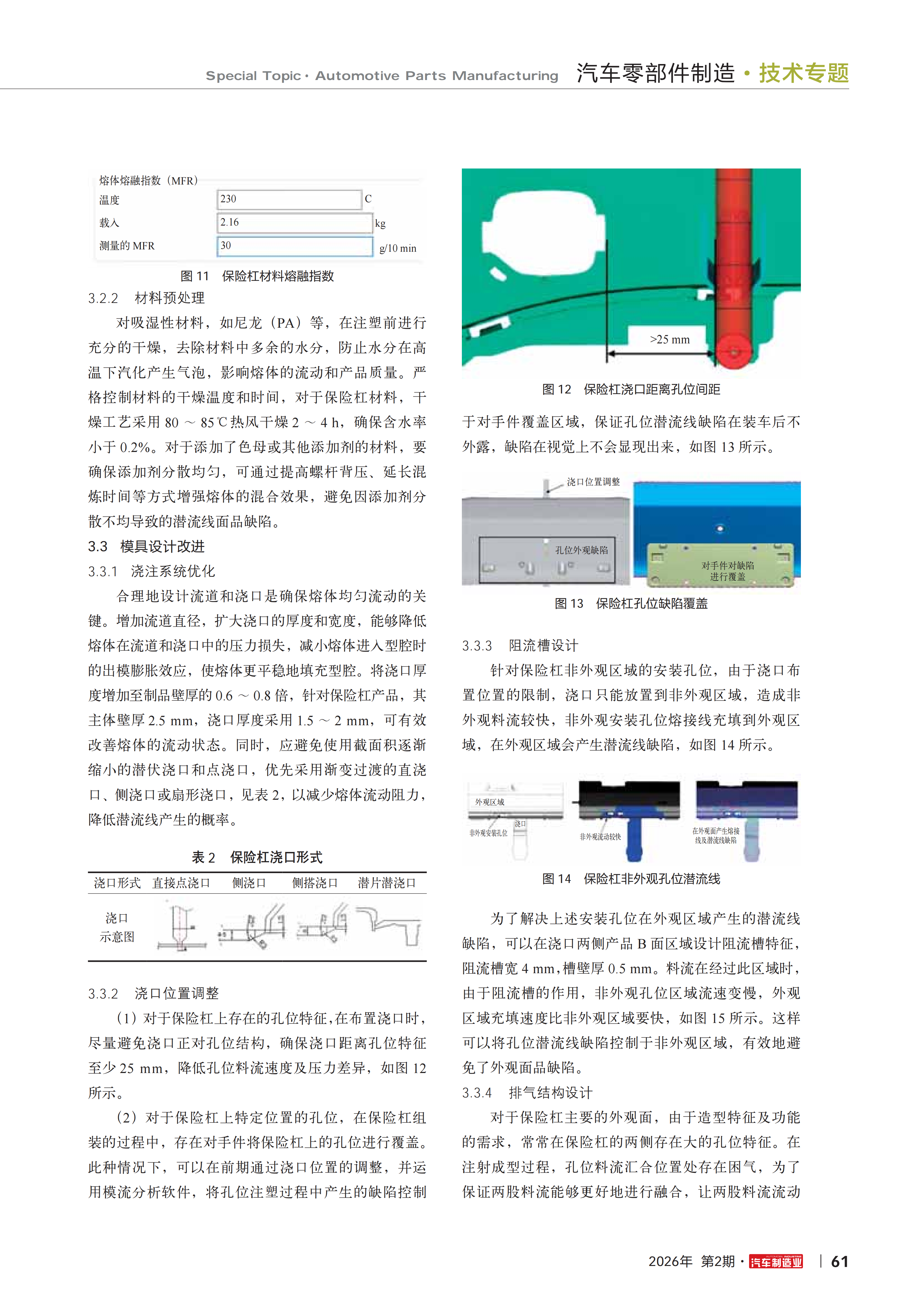

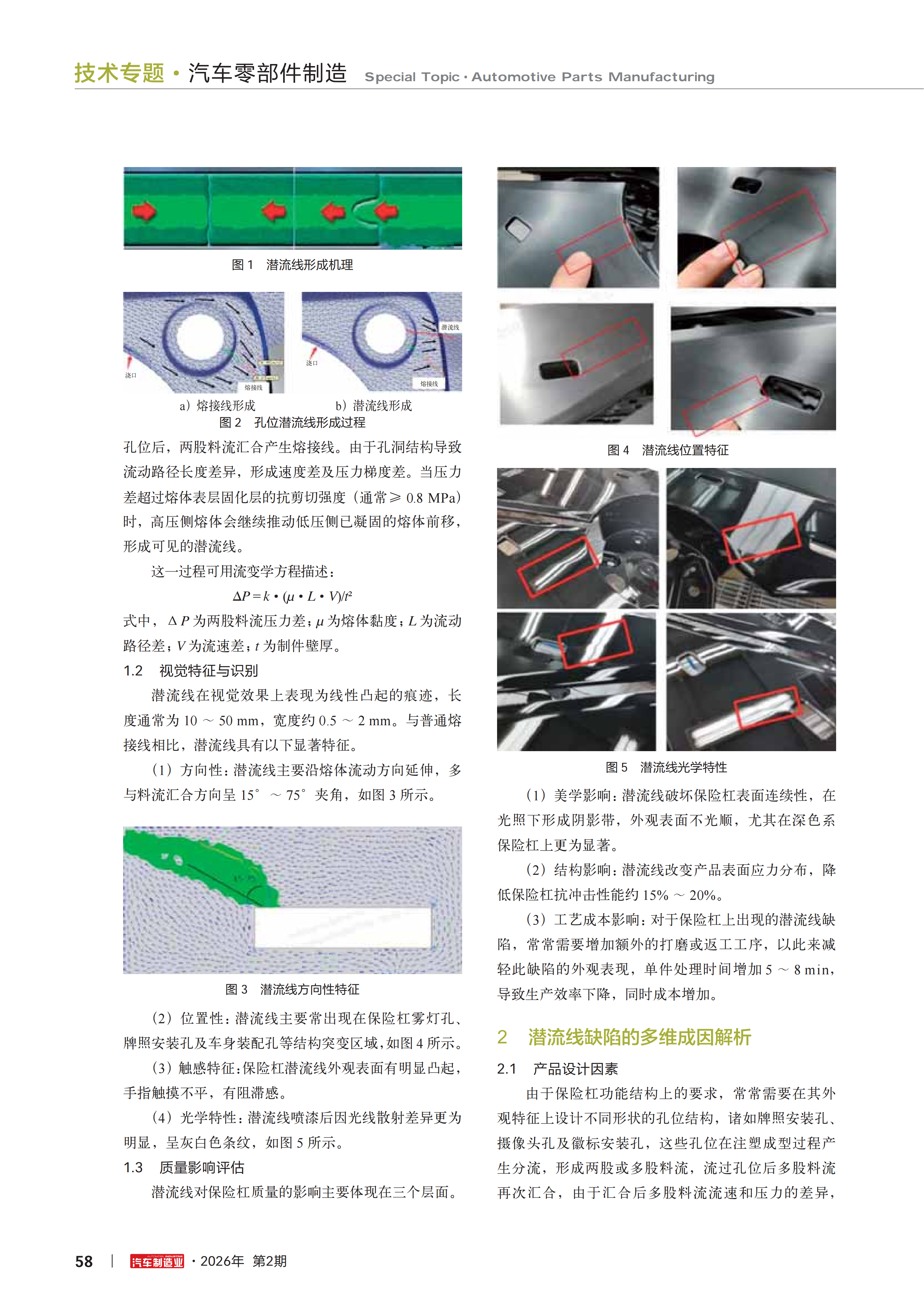

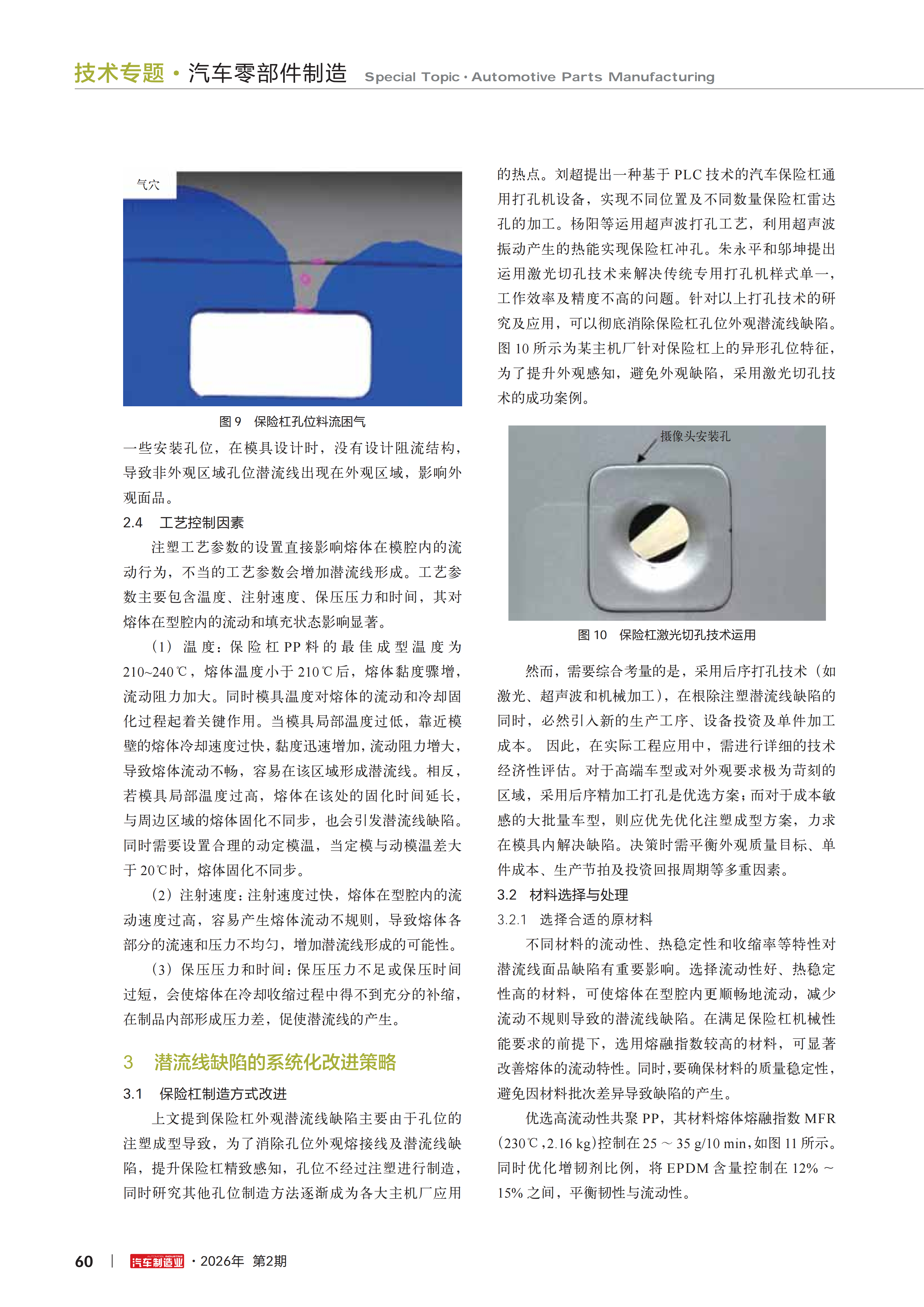

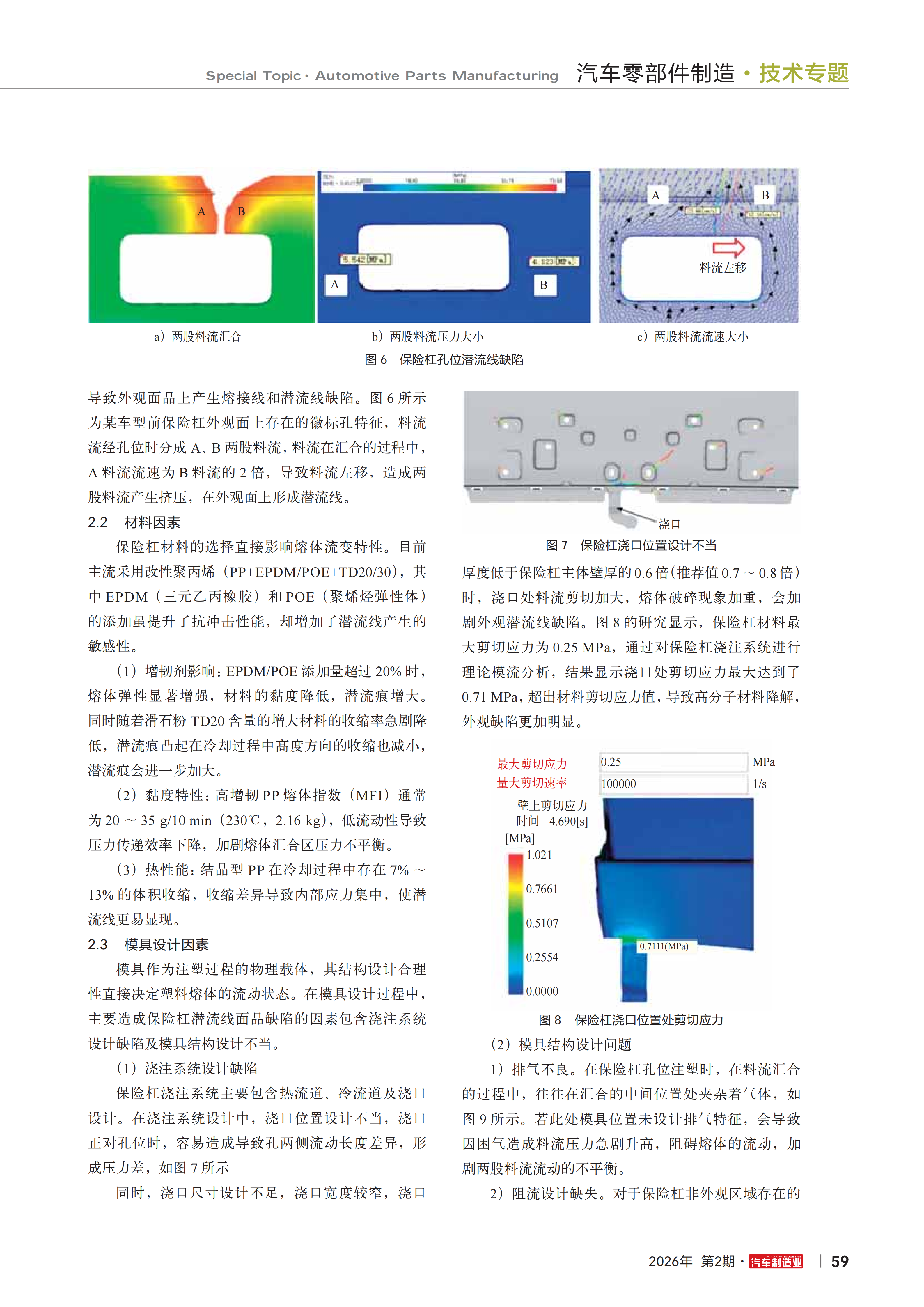

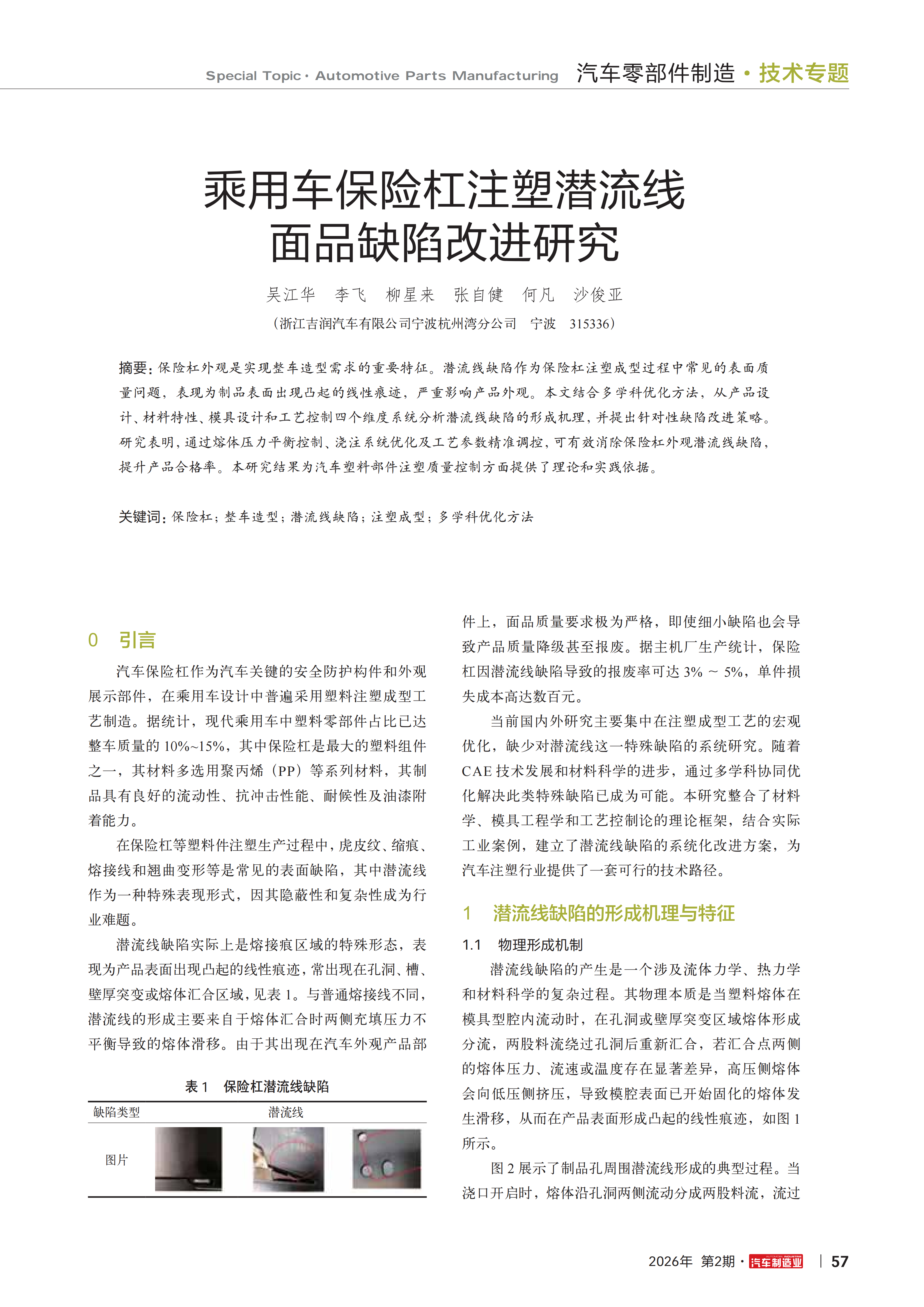

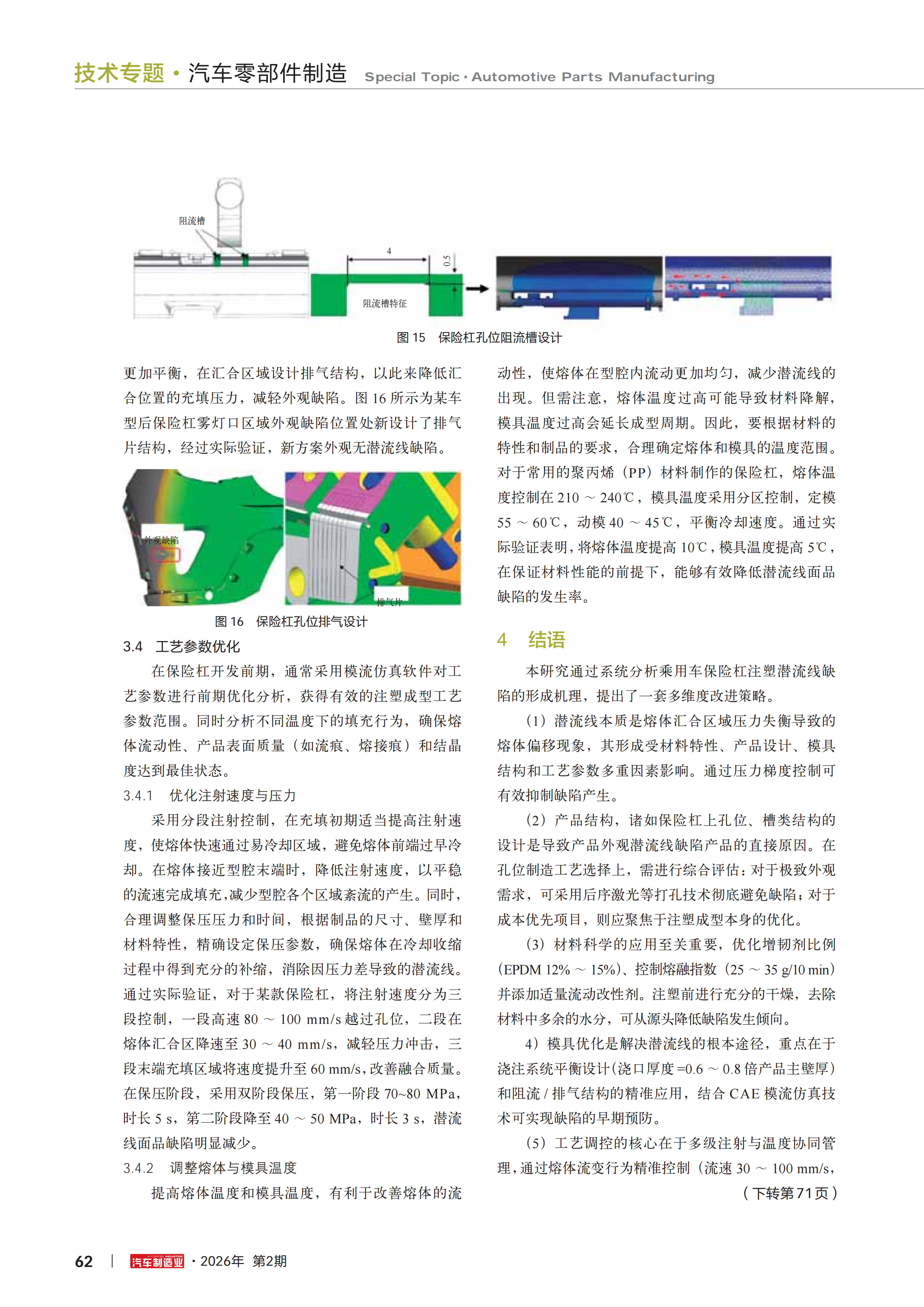

乘用车保险杠注塑潜流线面品缺陷改进研究

保险杠外观是实现整车造型需求的重要特征。潜流线缺陷作为保险杠注塑成型过程中常见的表面质量问题，表现为制品表面出现凸起的线性痕迹，严重影响产品外观。本文结合多学科优化方法，从产品设计、材料特性、模具设计和工艺控制四个维度系统分析潜流线缺陷的形成机理，并提出针对性缺陷改进策略。研究表明，通过熔体压力平衡控制、浇注系统优化及工艺参数精准调控，可有效消除保险杠外观潜流线缺陷，提升产品合格率。本研究结果为汽车塑料部件注塑质量控制方面提供了理论和实践依据。

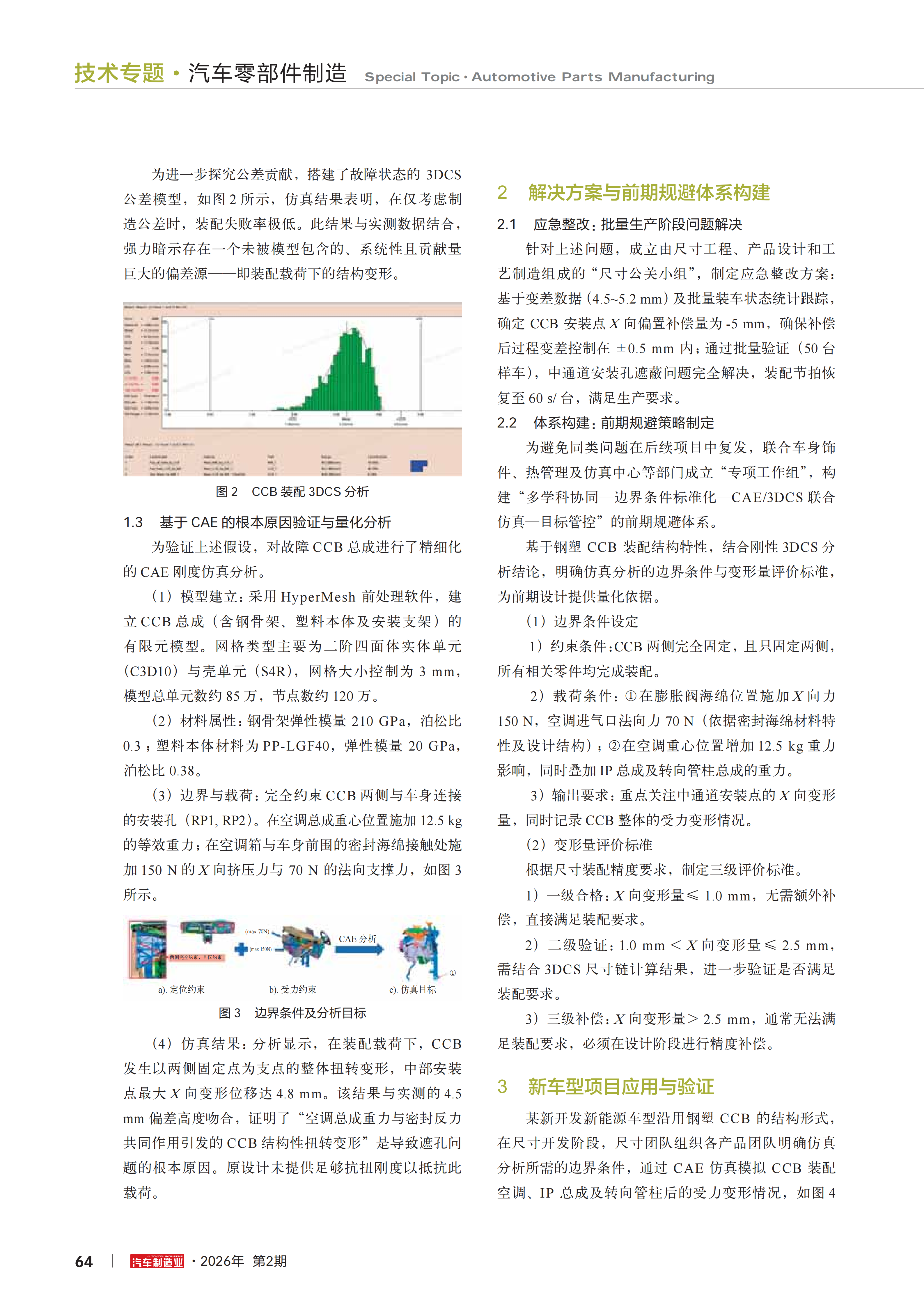

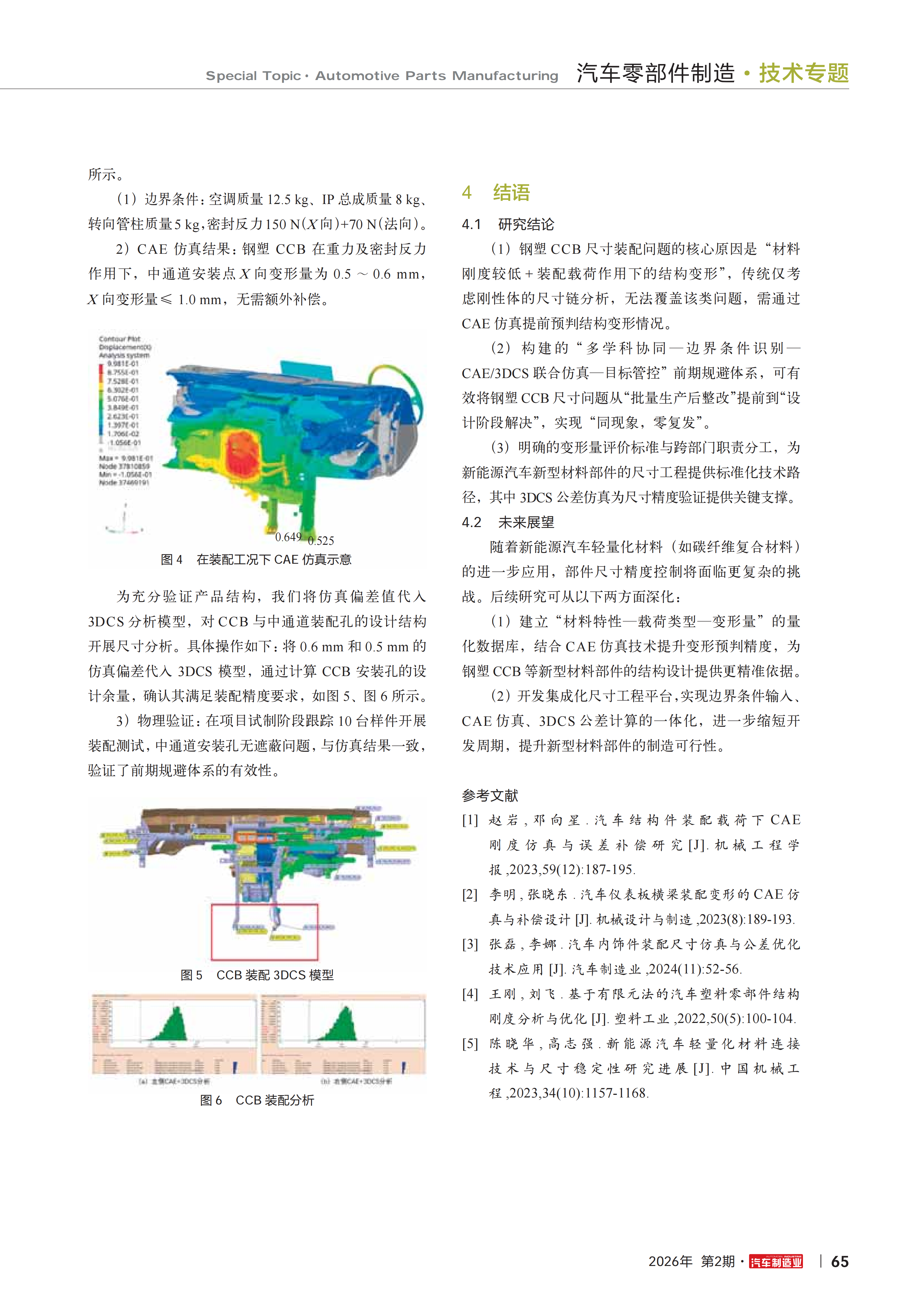

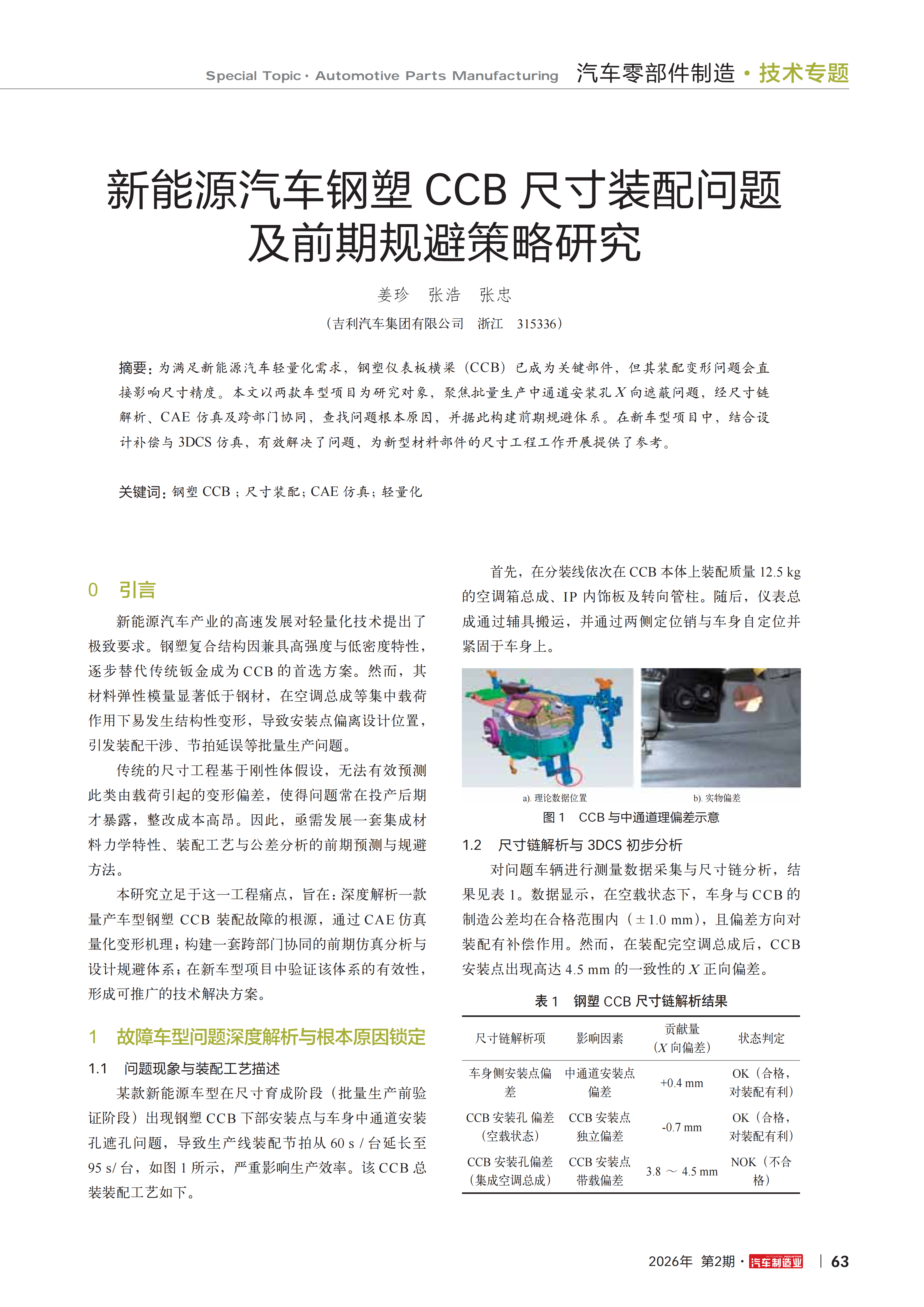

新能源汽车钢塑CCB尺寸装配问题及前期规避策略研究

为满足新能源汽车轻量化需求，钢塑仪表板横梁（CCB）已成为关键部件，但其装配变形问题会直接影响尺寸精度。本文以两款车型项目为研究对象，聚焦批量生产中通道安装孔X向遮蔽问题，经尺寸链解析、CAE仿真及跨部门协同，查找问题根本原因，并据此构建前期规避体系。在新车型项目中，结合设计补偿与3DCS仿真，有效解决了问题，为新型材料部件的尺寸工程工作开展提供了参考。

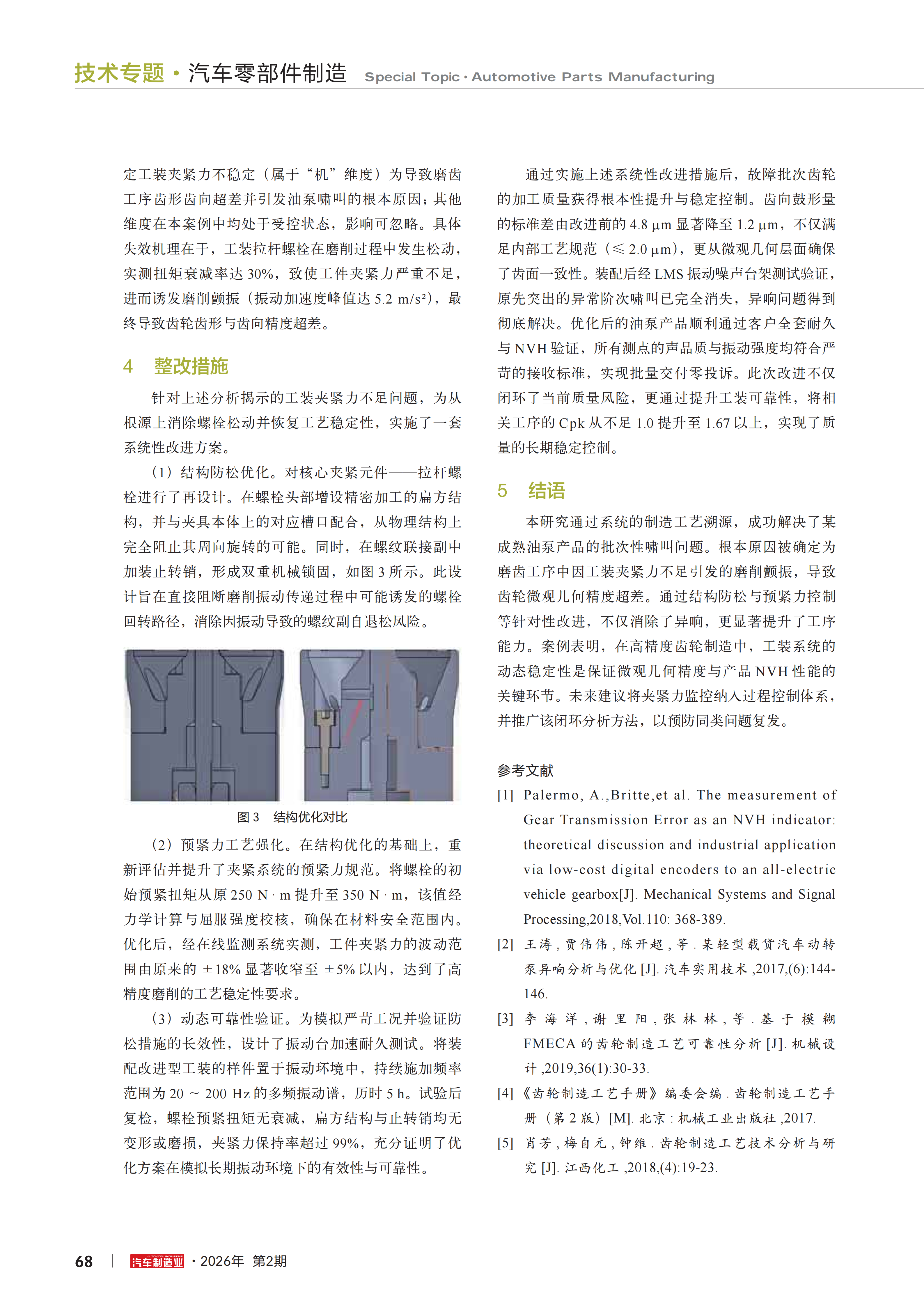

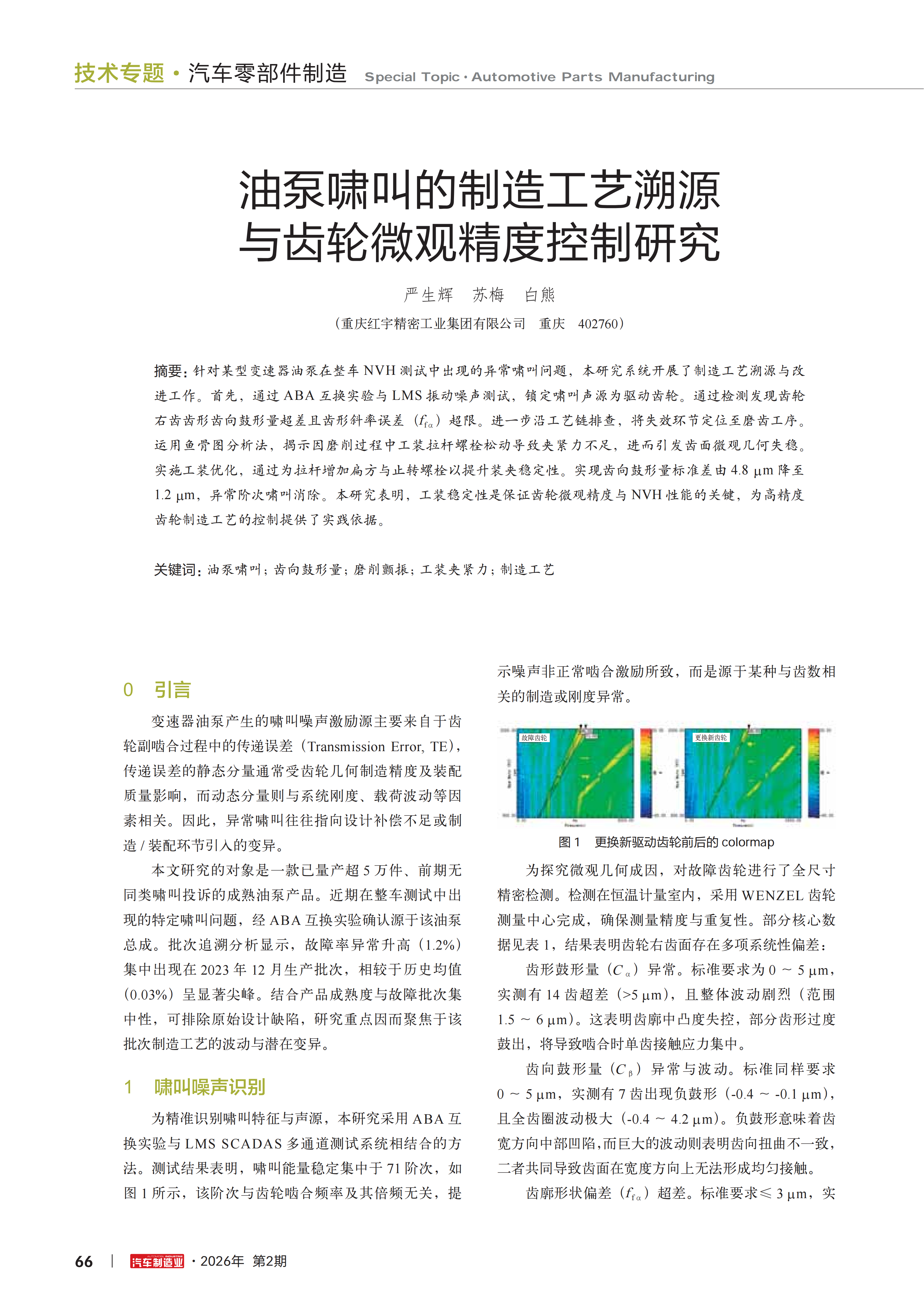

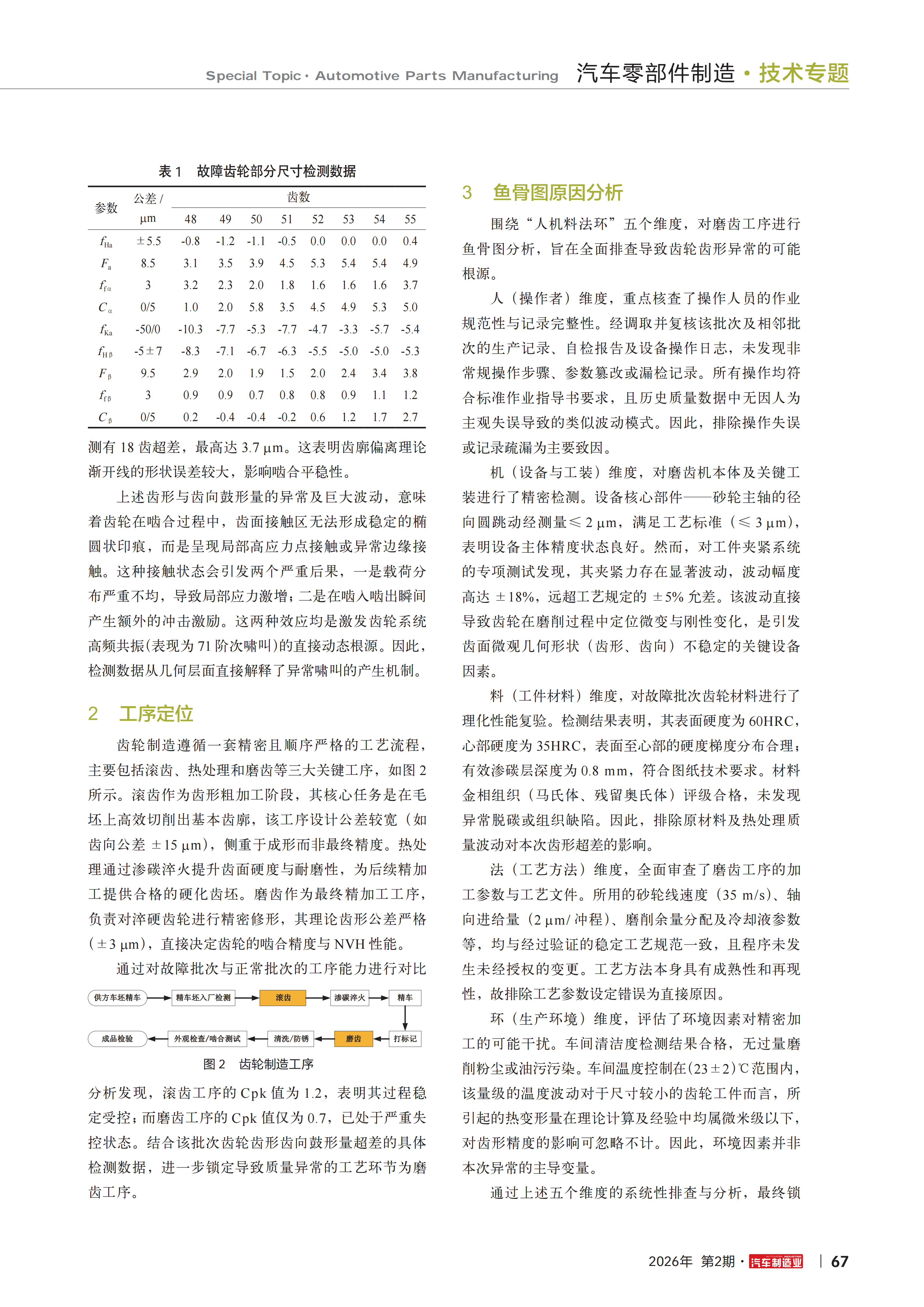

油泵啸叫的制造工艺溯源与齿轮微观精度控制研究

针对某型变速器油泵在整车NVH测试中出现的异常啸叫问题，本研究系统开展了制造工艺溯源与改进工作。首先，通过ABA互换实验与LMS振动噪声测试，锁定啸叫声源为驱动齿轮。通过检测发现齿轮右齿齿形齿向鼓形量超差且齿形斜率误差（ffα）超限。进一步沿工艺链排查，将失效环节定位至磨齿工序。运用鱼骨图分析法，揭示因磨削过程中工装拉杆螺栓松动导致夹紧力不足，进而引发齿面微观几何失稳。实施工装优化，通过为拉杆增加扁方与止转螺栓以提升装夹稳定性。实现齿向鼓形量标准差由4.8μm降至1.2μm，异常阶次啸叫消除。本研究表明，工装稳定性是保证齿轮微观精度与NVH性能的关键，为高精度齿轮制造工艺的控制提供了实践依据。

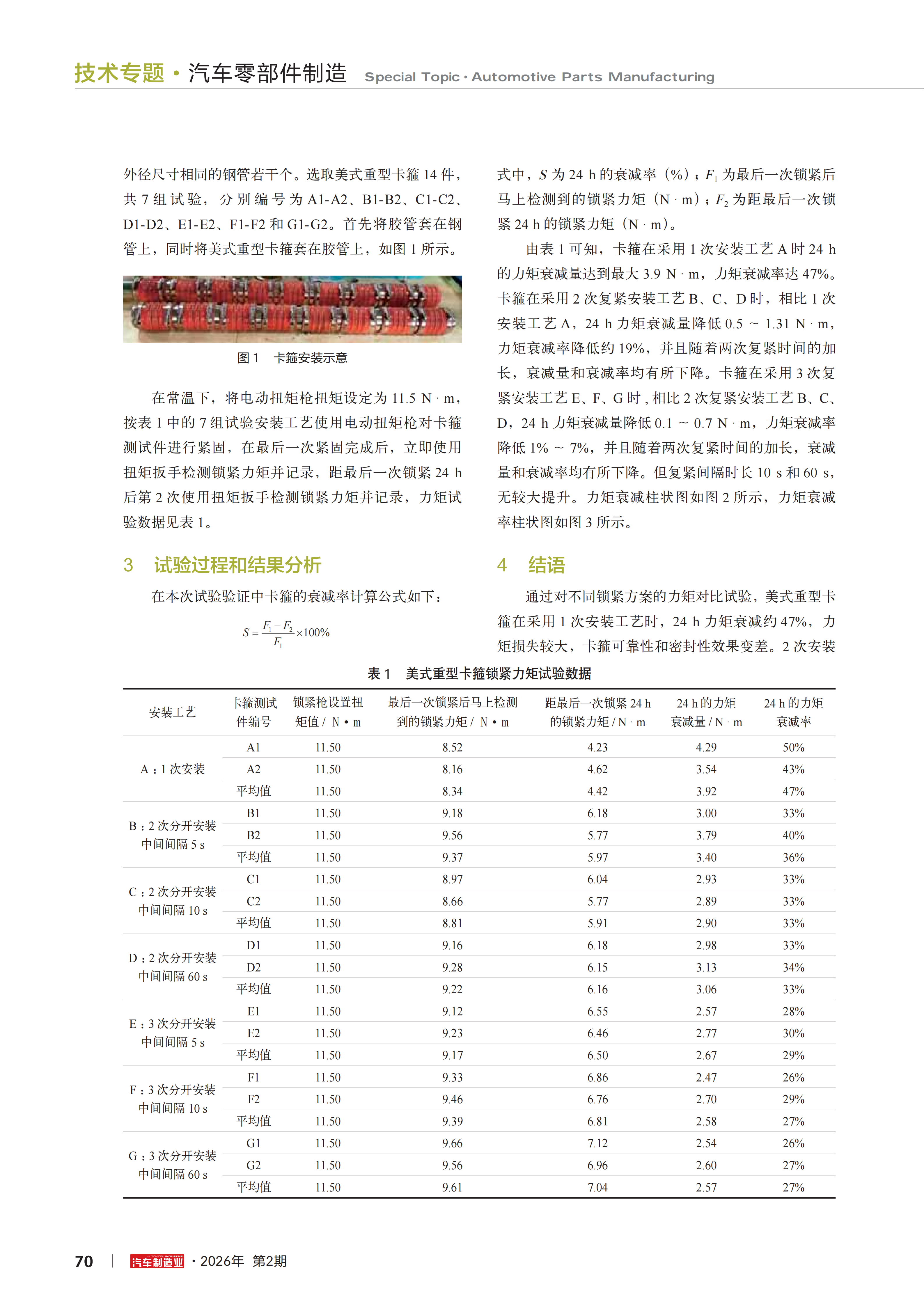

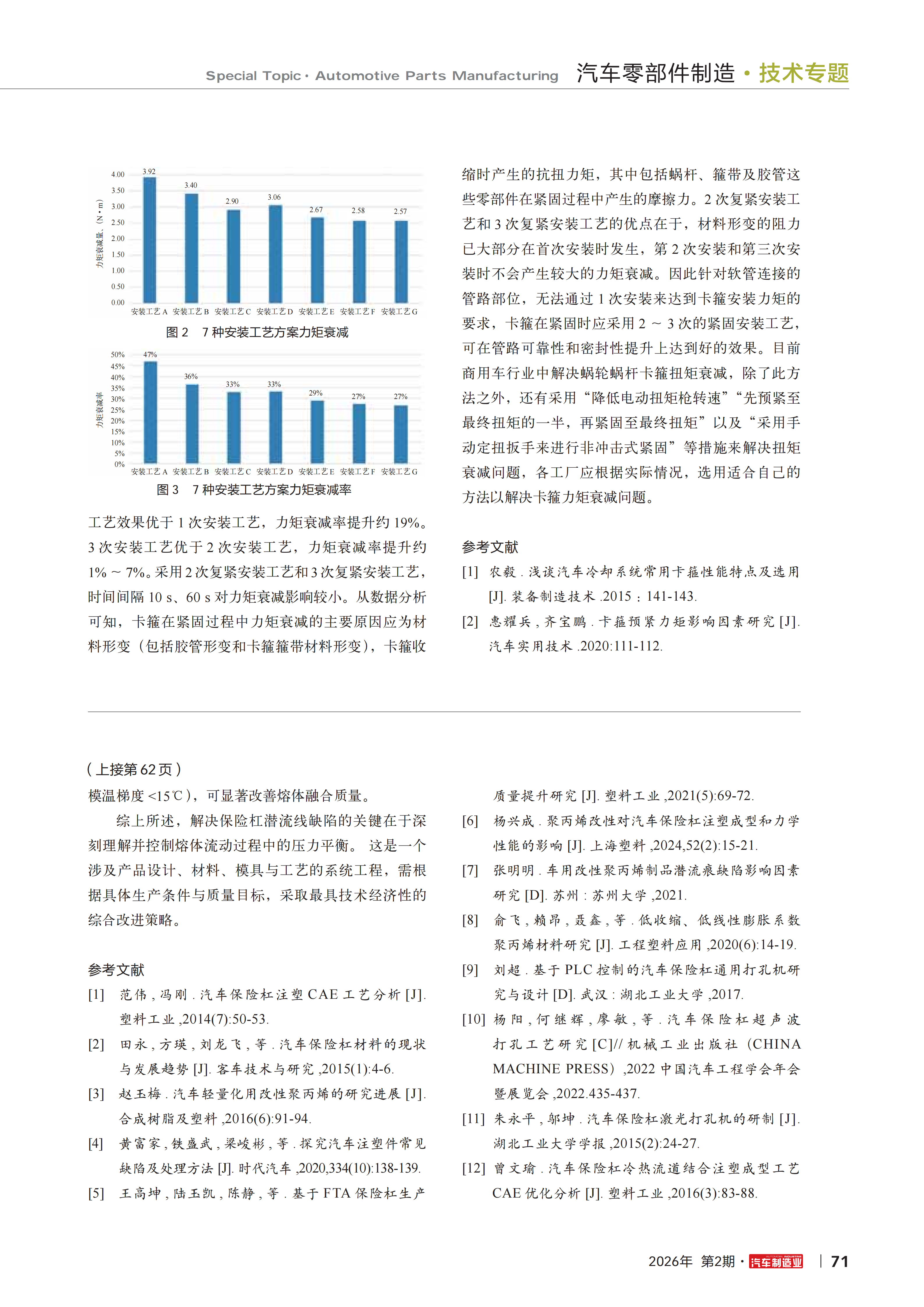

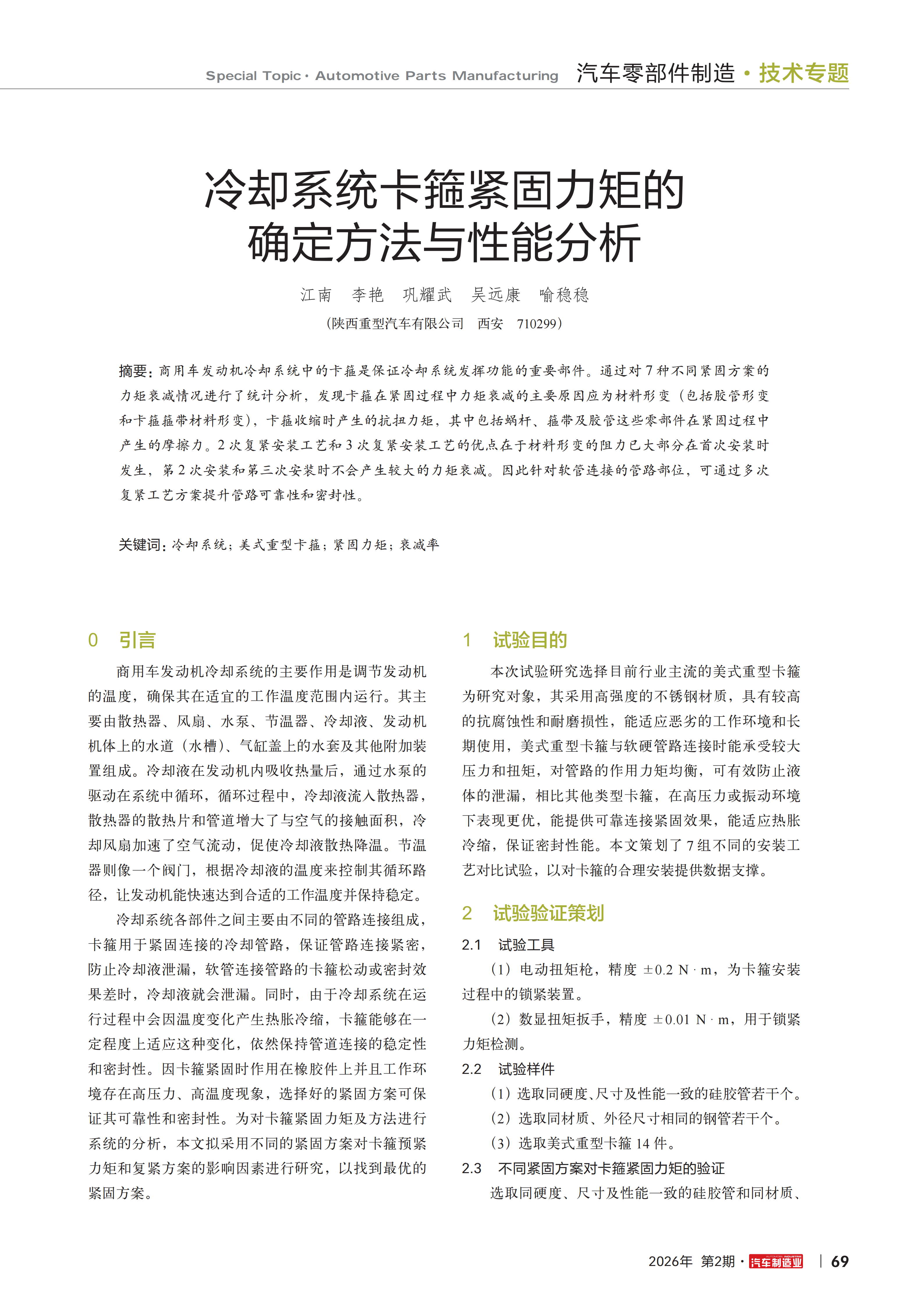

冷却系统卡箍紧固力矩的确定方法与性能分析

商用车发动机冷却系统中的卡箍是保证冷却系统发挥功能的重要部件。通过对7种不同紧固方案的力矩衰减情况进行了统计分析，发现卡箍在紧固过程中力矩衰减的主要原因应为材料形变（包括胶管形变和卡箍箍带材料形变），卡箍收缩时产生的抗扭力矩，其中包括蜗杆、箍带及胶管这些零部件在紧固过程中产生的摩擦力。2次复紧安装工艺和3次复紧安装工艺的优点在于材料形变的阻力已大部分在首次安装时发生，第2次安装和第三次安装时不会产生较大的力矩衰减。因此针对软管连接的管路部位，可通过多次复紧工艺方案提升管路可靠性和密封性。

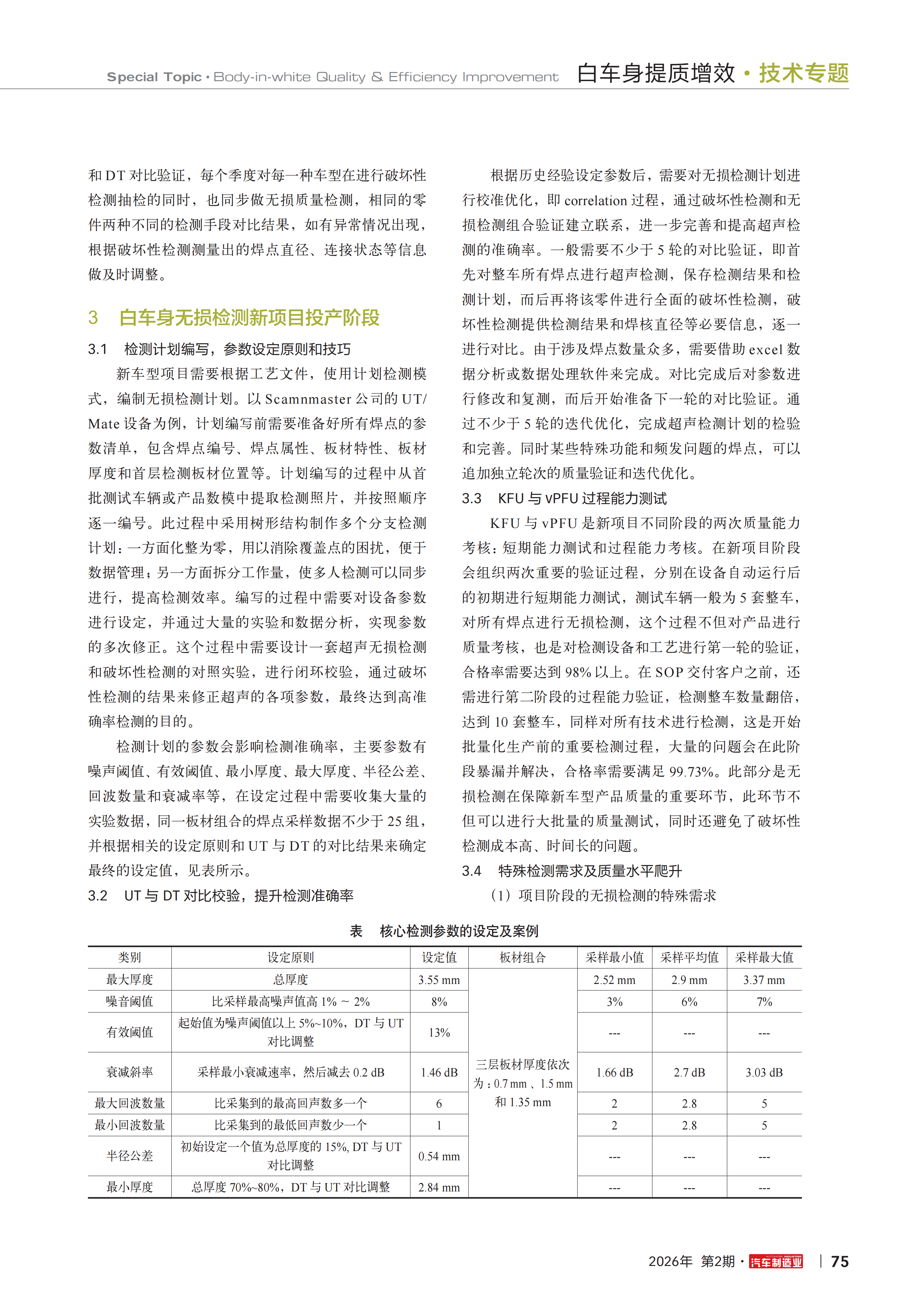

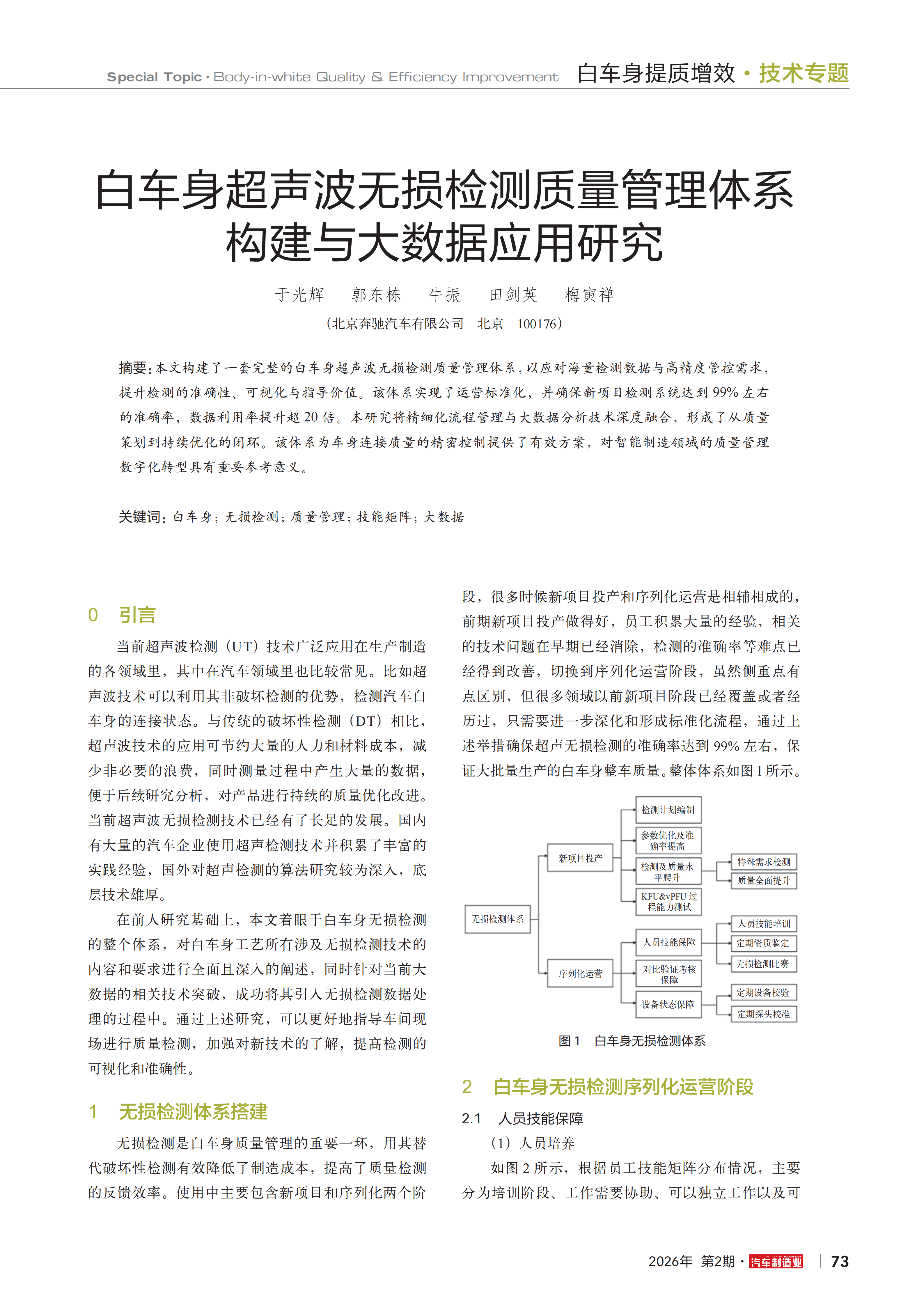

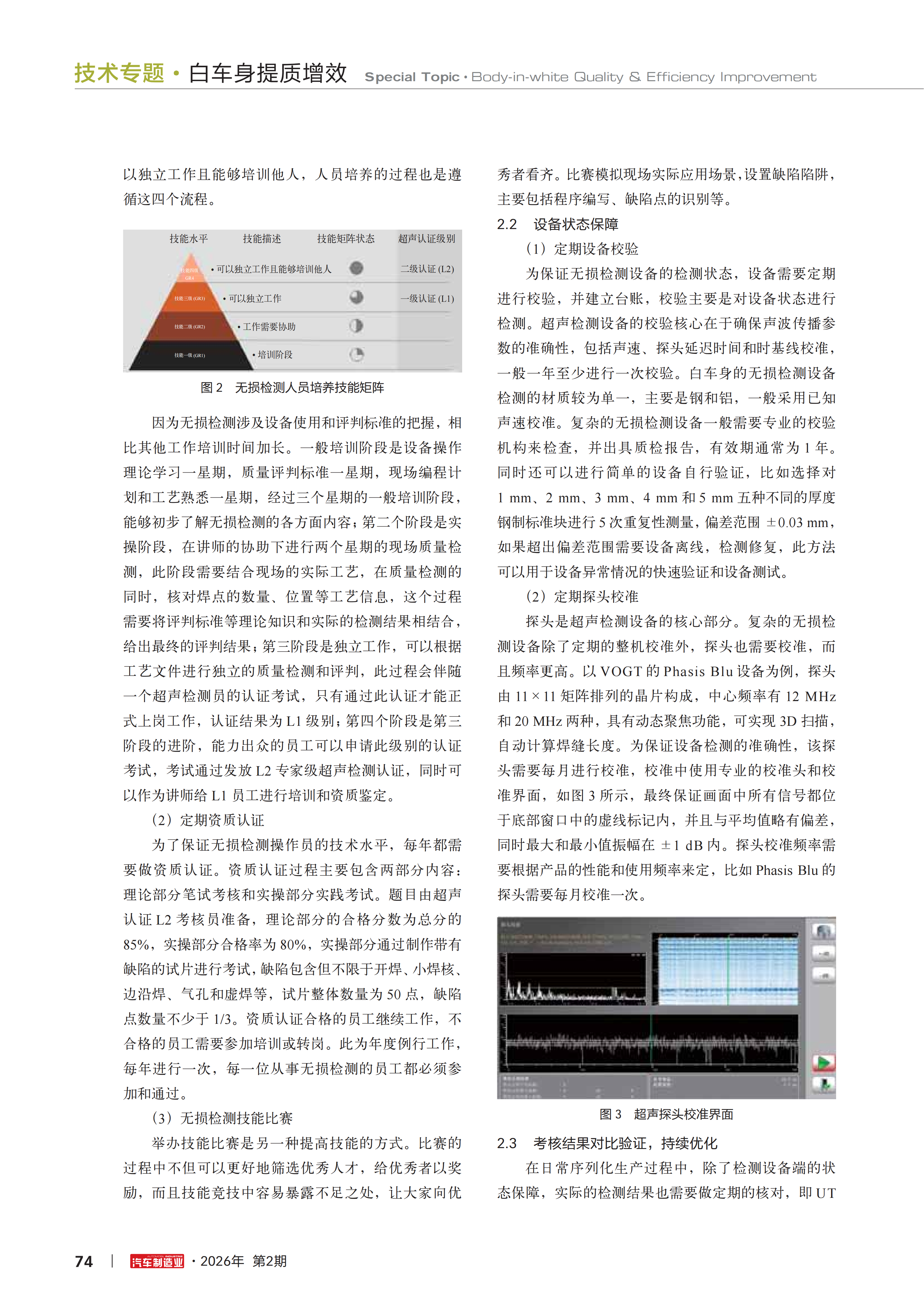

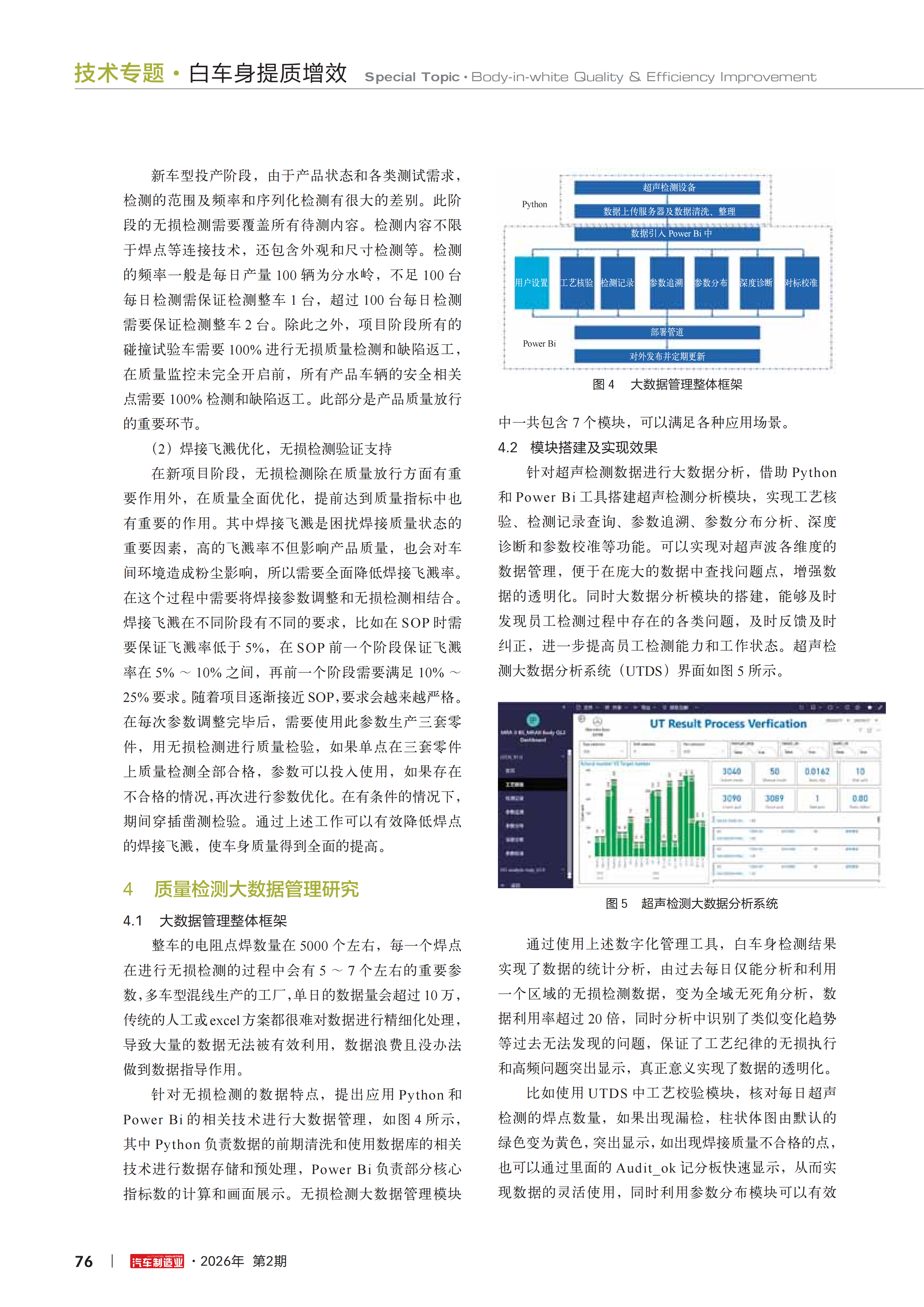

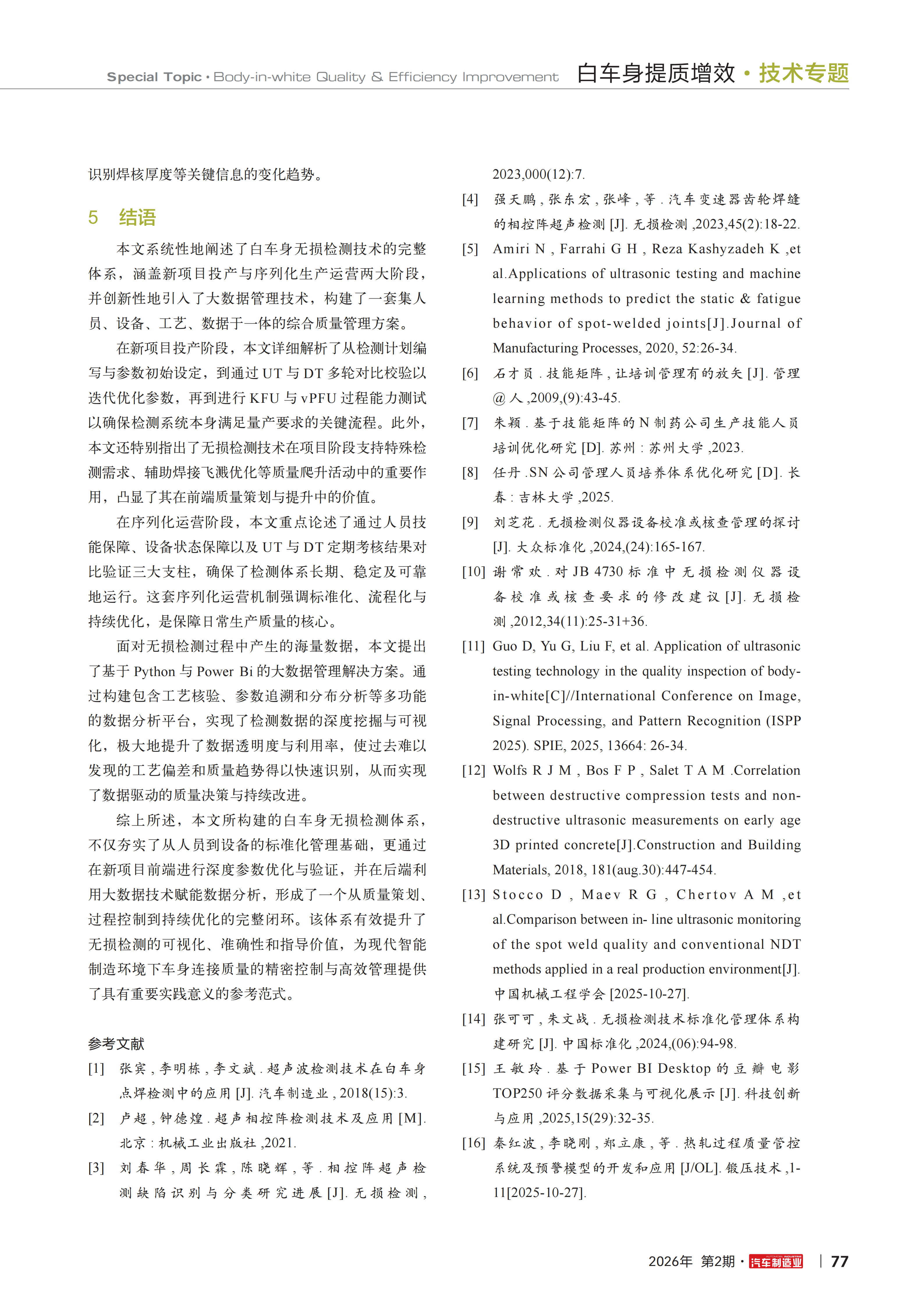

白车身超声波无损检测质量管理体系构建与大数据应用研究

本文构建了一套完整的白车身超声波无损检测质量管理体系，以应对海量检测数据与高精度管控需求，提升检测的准确性、可视化与指导价值。该体系实现了运营标准化，并确保新项目检测系统达到99%左右的准确率，数据利用率提升超20倍。本研究将精细化流程管理与大数据分析技术深度融合，形成了从质量策划到持续优化的闭环。该体系为车身连接质量的精密控制提供了有效方案，对智能制造领域的质量管理数字化转型具有重要参考意义。

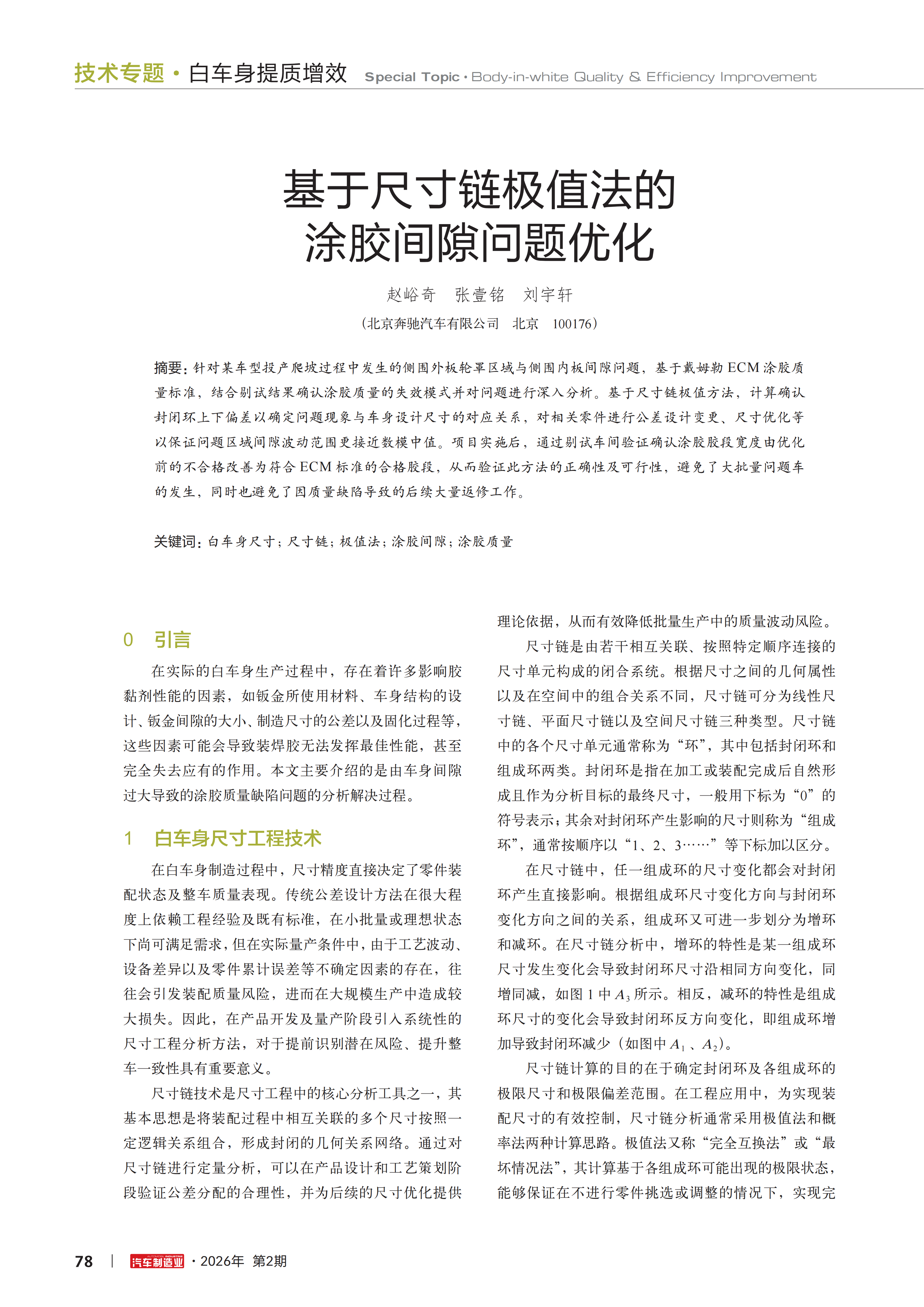

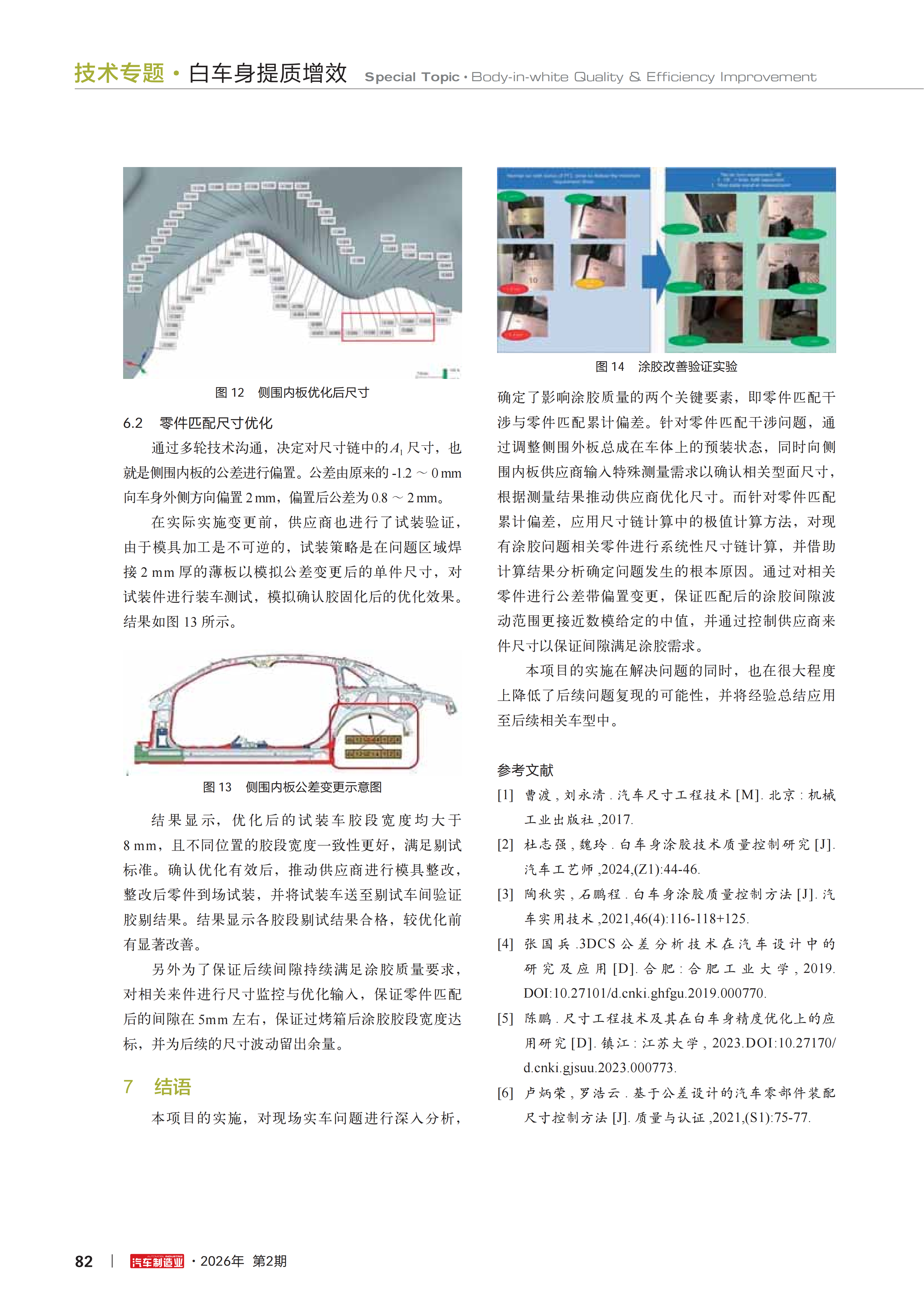

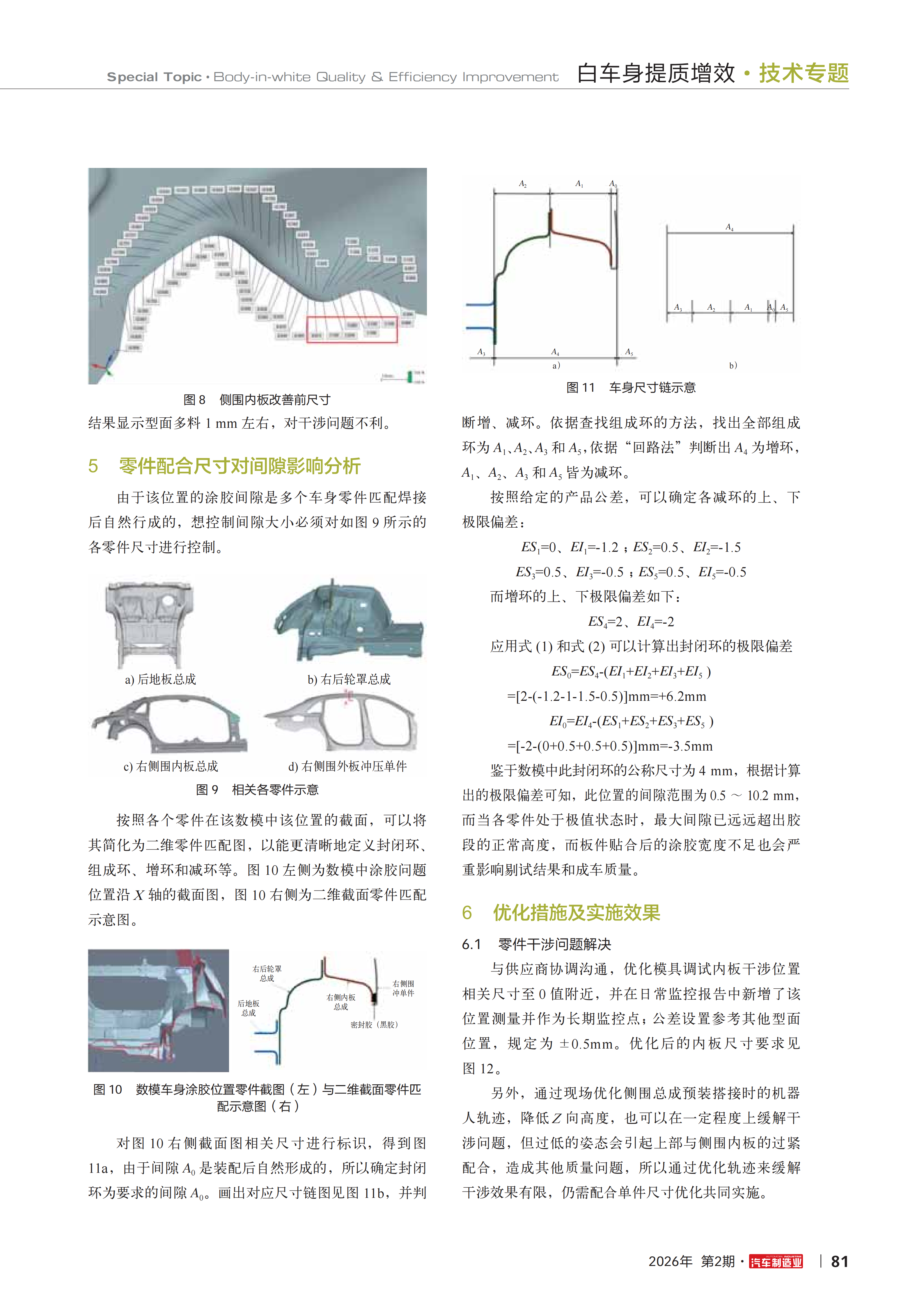

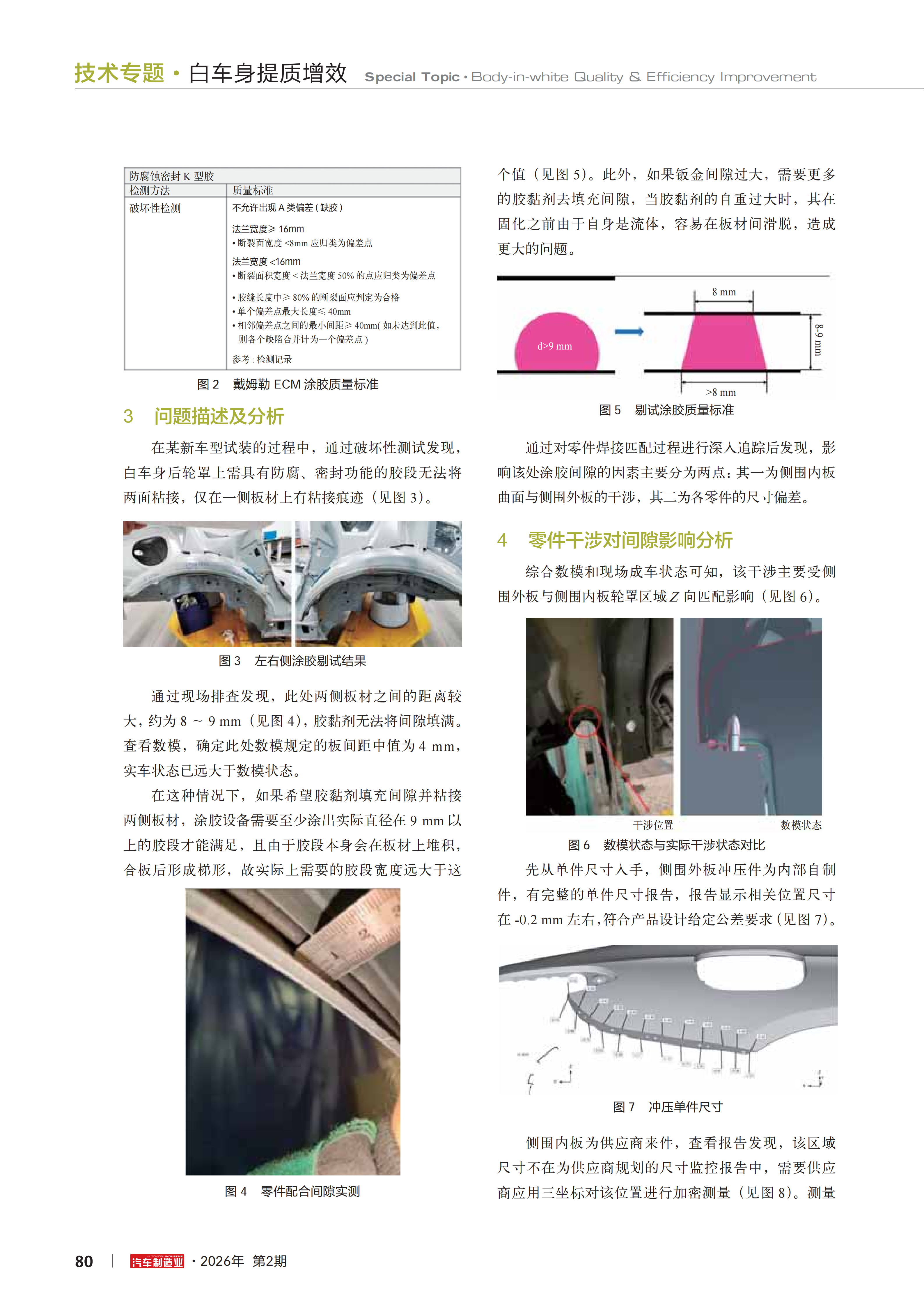

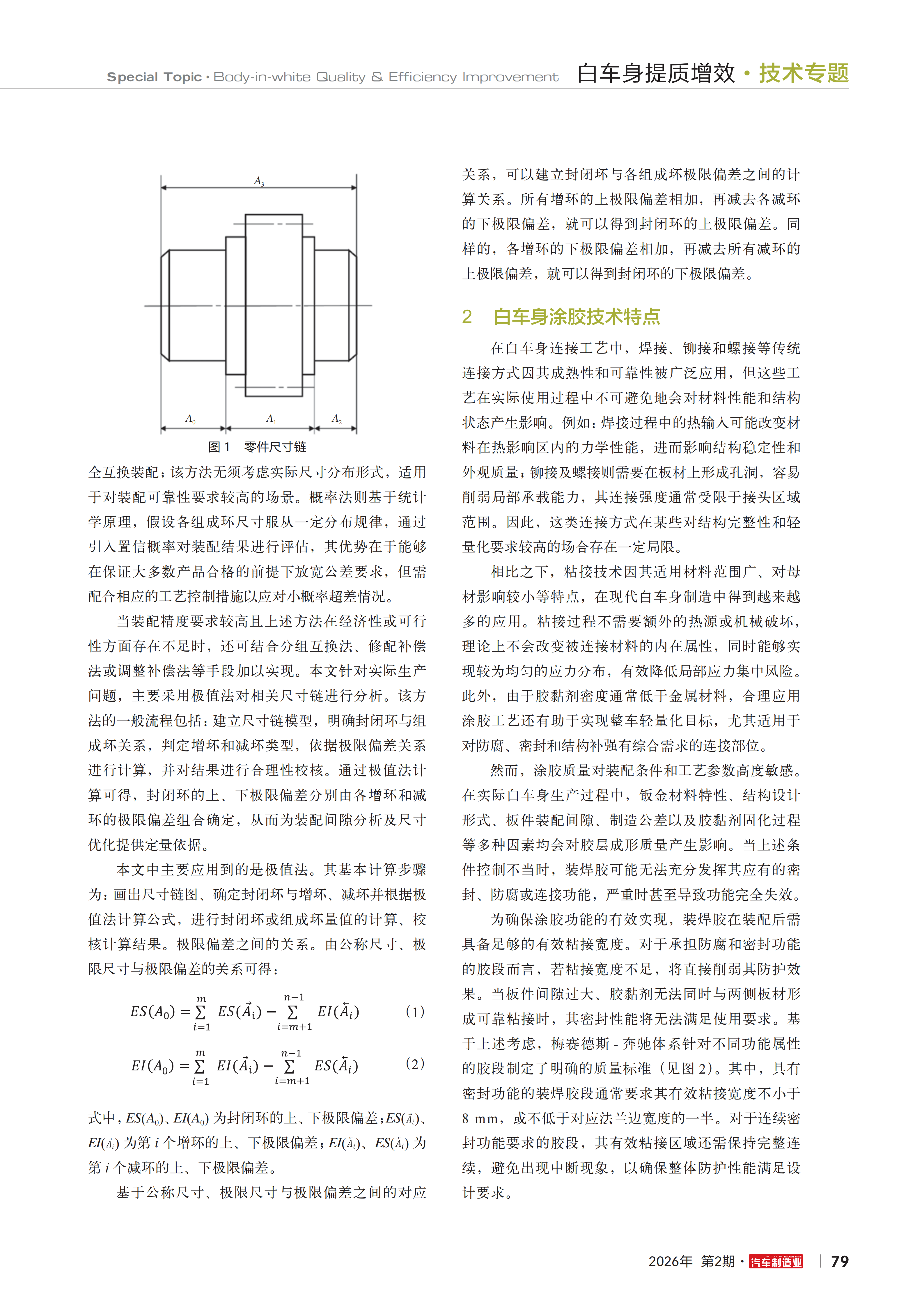

基于尺寸链极值法的涂胶间隙问题优化

针对某车型投产爬坡过程中发生的侧围外板轮罩区域与侧围内板间隙问题，基于戴姆勒ECM涂胶质量标准，结合剔试结果确认涂胶质量的失效模式并对问题进行深入分析。基于尺寸链极值方法，计算确认封闭环上下偏差以确定问题现象与车身设计尺寸的对应关系，对相关零件进行公差设计变更、尺寸优化等以保证问题区域间隙波动范围更接近数模中值。项目实施后，通过剔试车间验证确认涂胶胶段宽度由优化前的不合格改善为符合ECM标准的合格胶段，从而验证此方法的正确性及可行性，避免了大批量问题车的发生，同时也避免了因质量缺陷导致的后续大量返修工作。

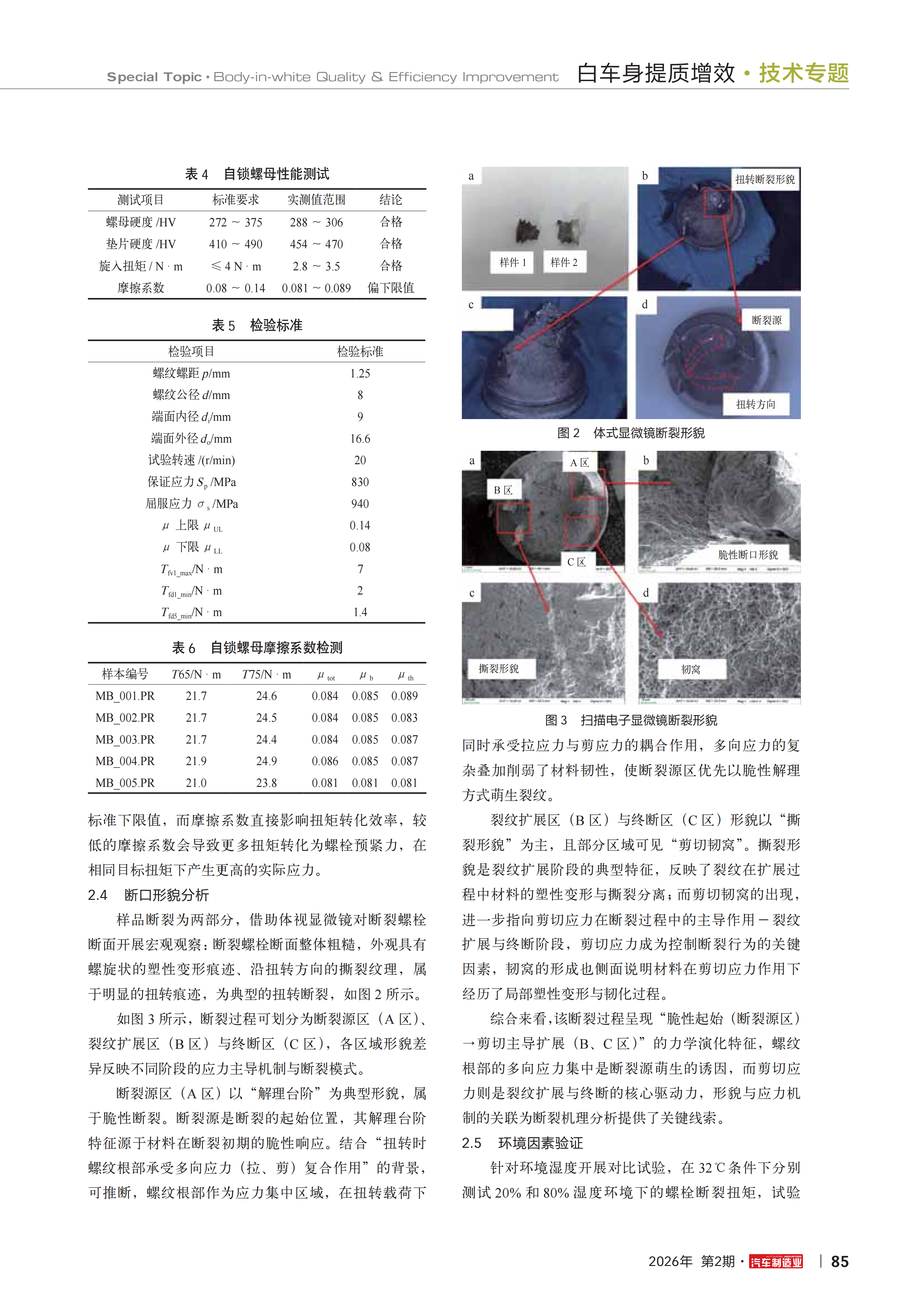

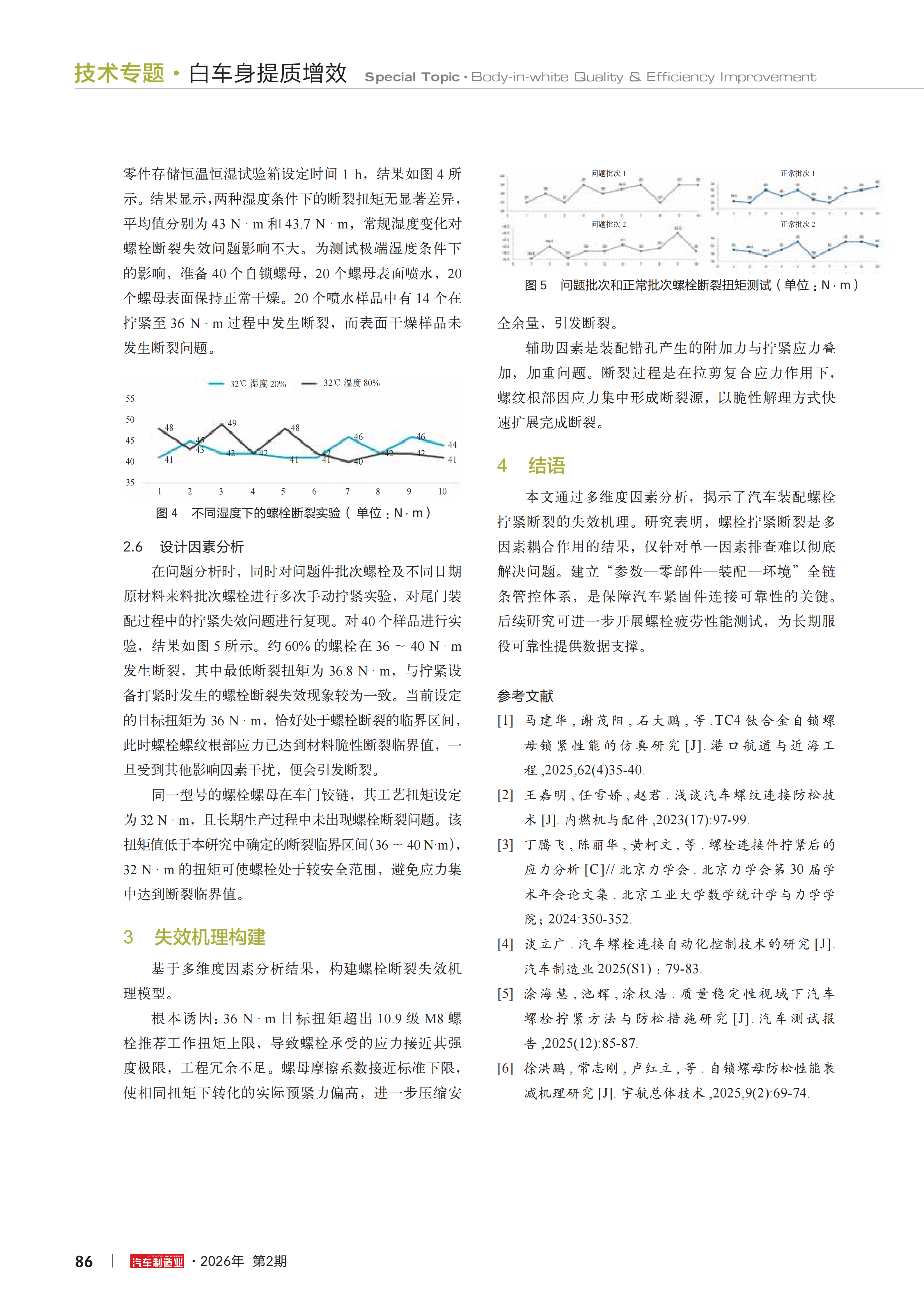

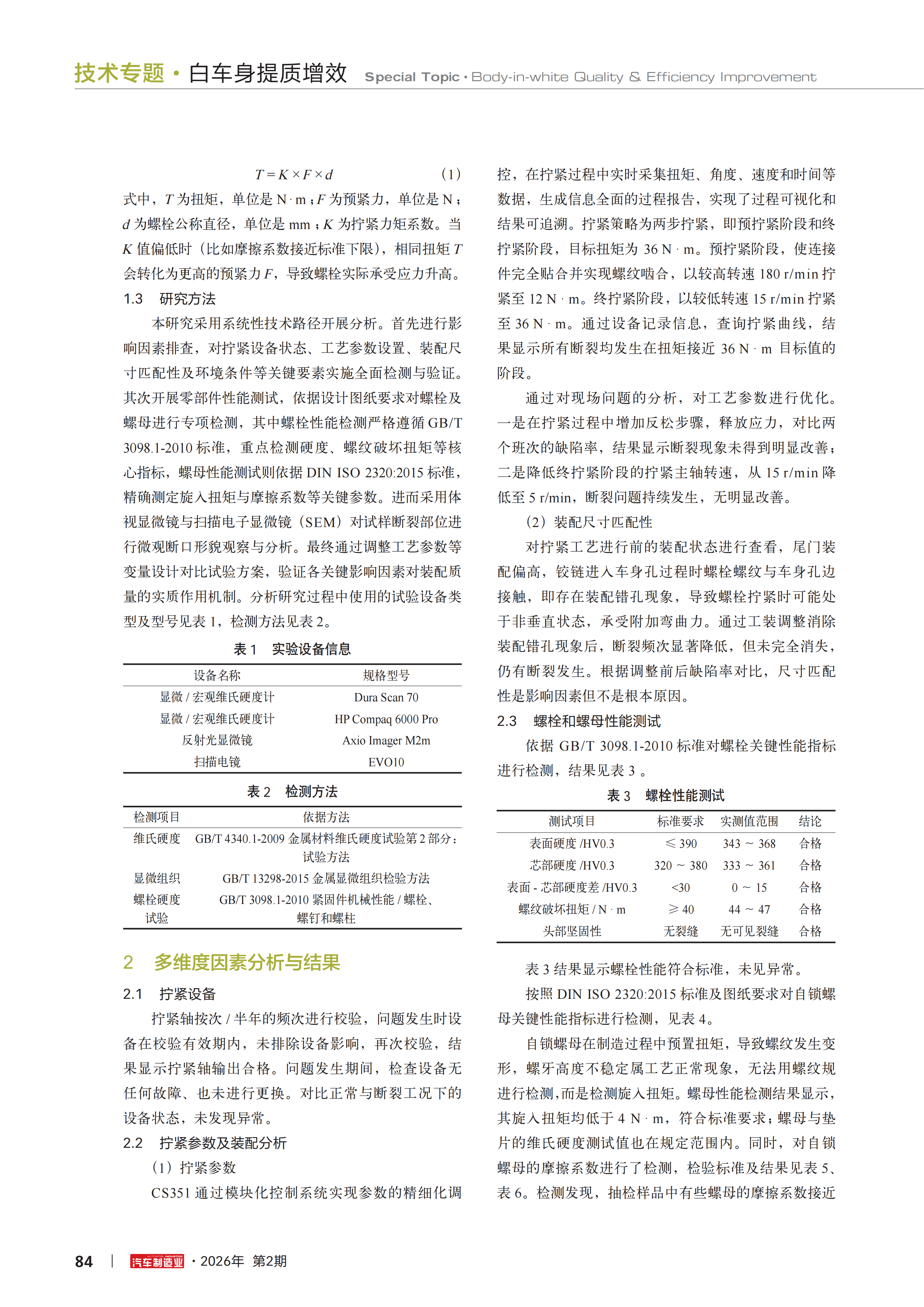

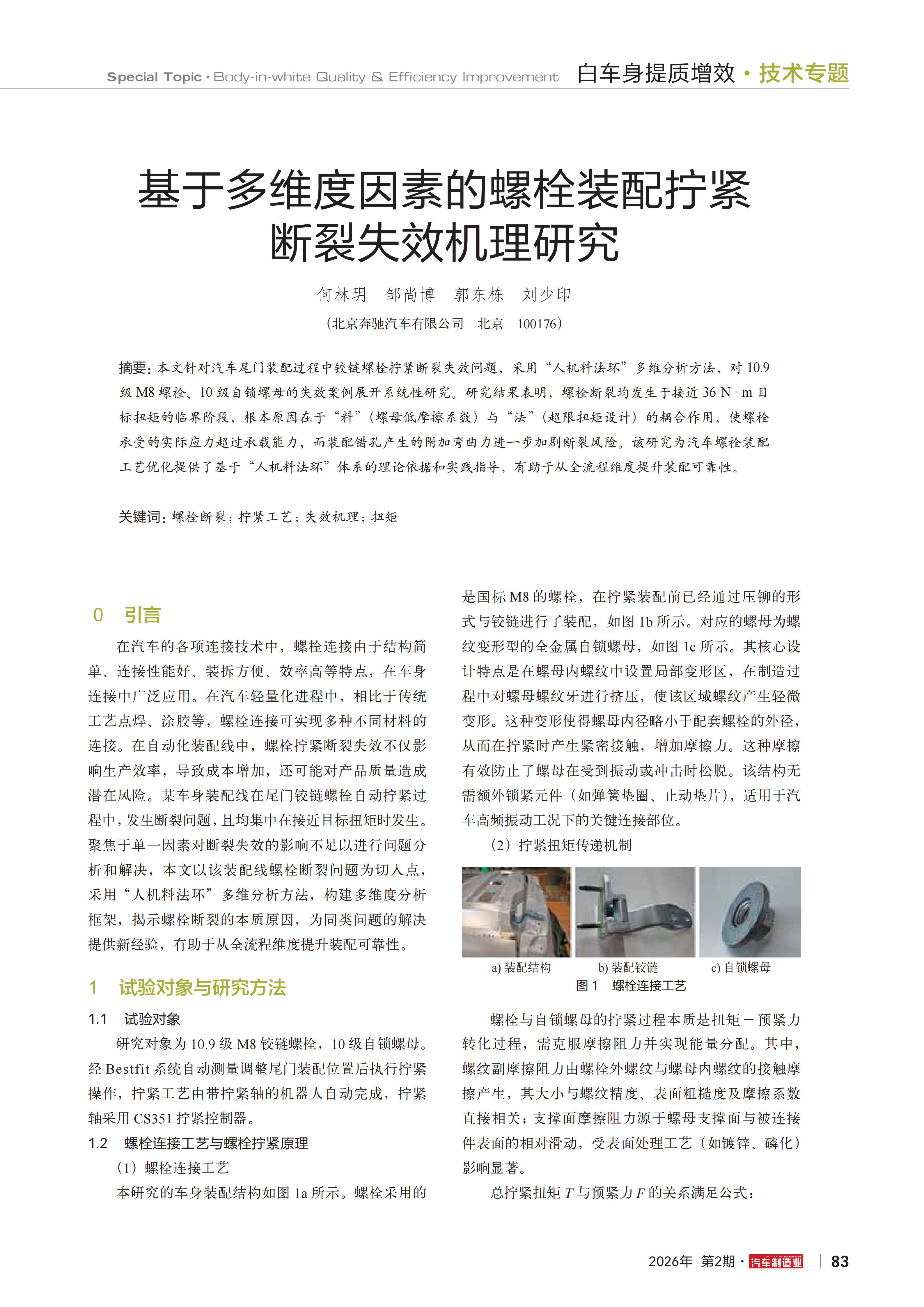

基于多维度因素的螺栓装配拧紧断裂失效机理研究

本文针对汽车尾门装配过程中铰链螺栓拧紧断裂失效问题，采用“人机料法环”多维分析方法，对10.9级M8螺栓、10级自锁螺母的失效案例展开系统性研究。研究结果表明，螺栓断裂均发生于接近36N·m目标扭矩的临界阶段，根本原因在于“料”（螺母低摩擦系数）与“法”（超限扭矩设计）的耦合作用，使螺栓承受的实际应力超过承载能力，而装配错孔产生的附加弯曲力进一步加剧断裂风险。该研究为汽车螺栓装配工艺优化提供了基于“人机料法环”体系的理论依据和实践指导，有助于从全流程维度提升装配可靠性。

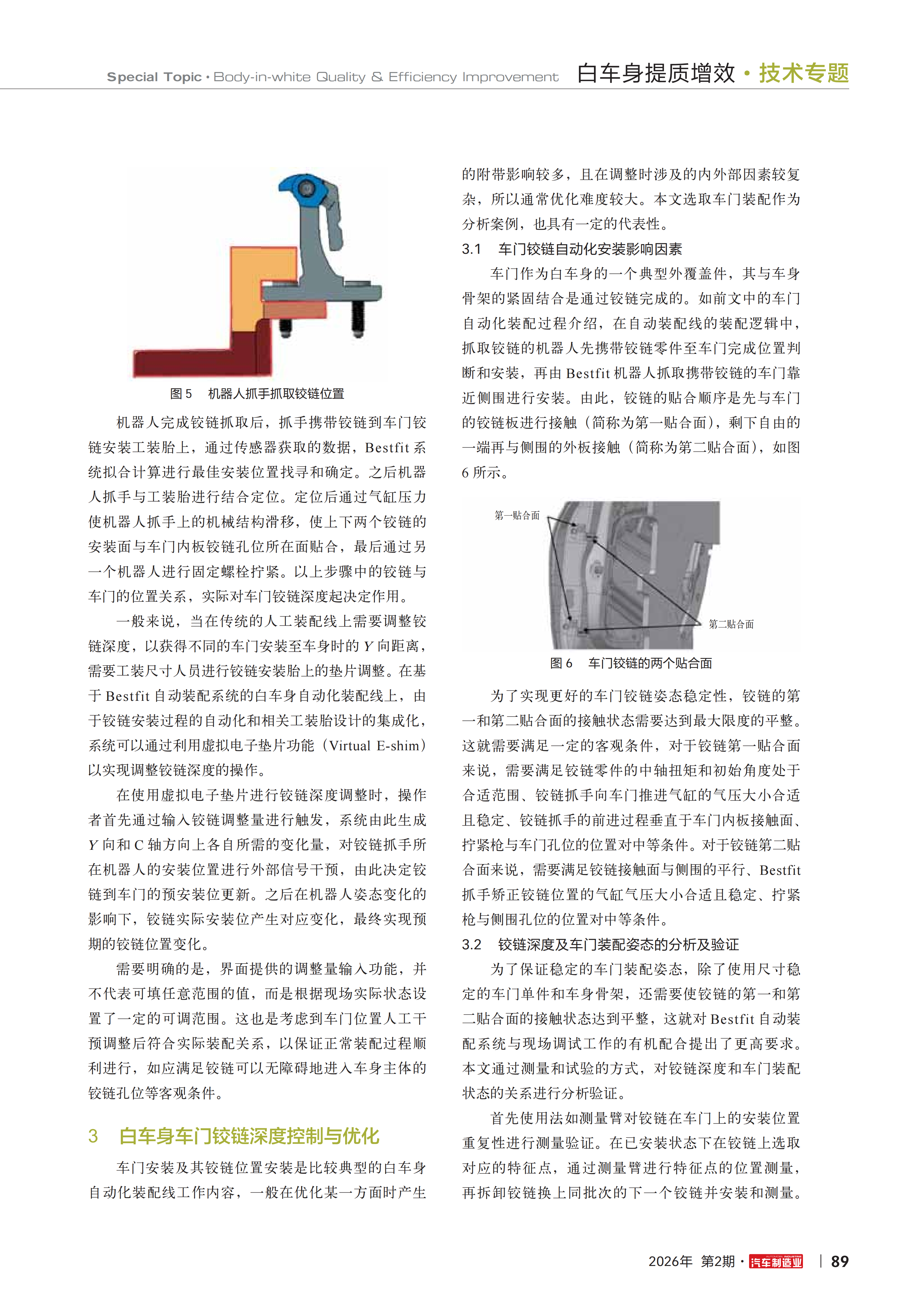

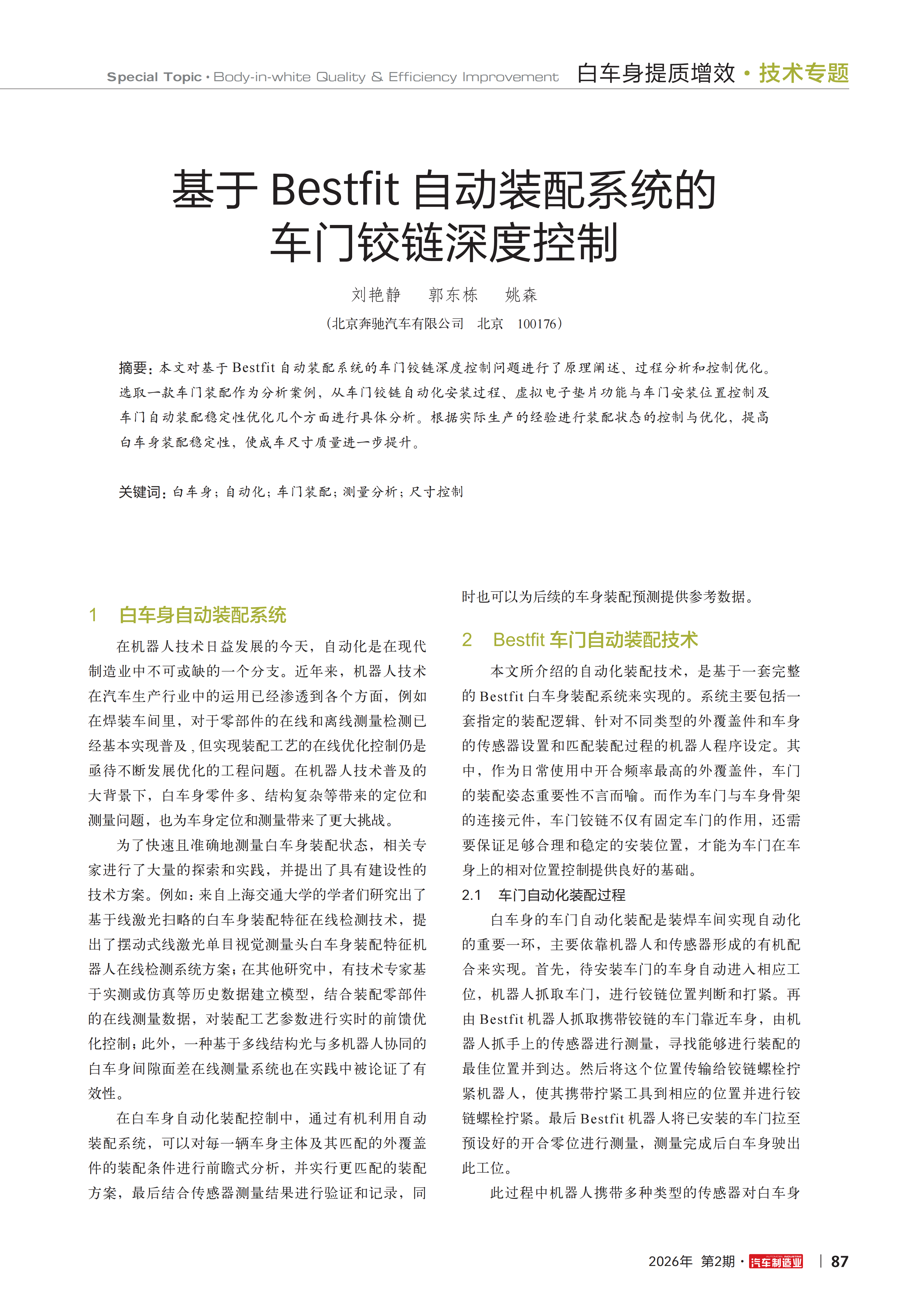

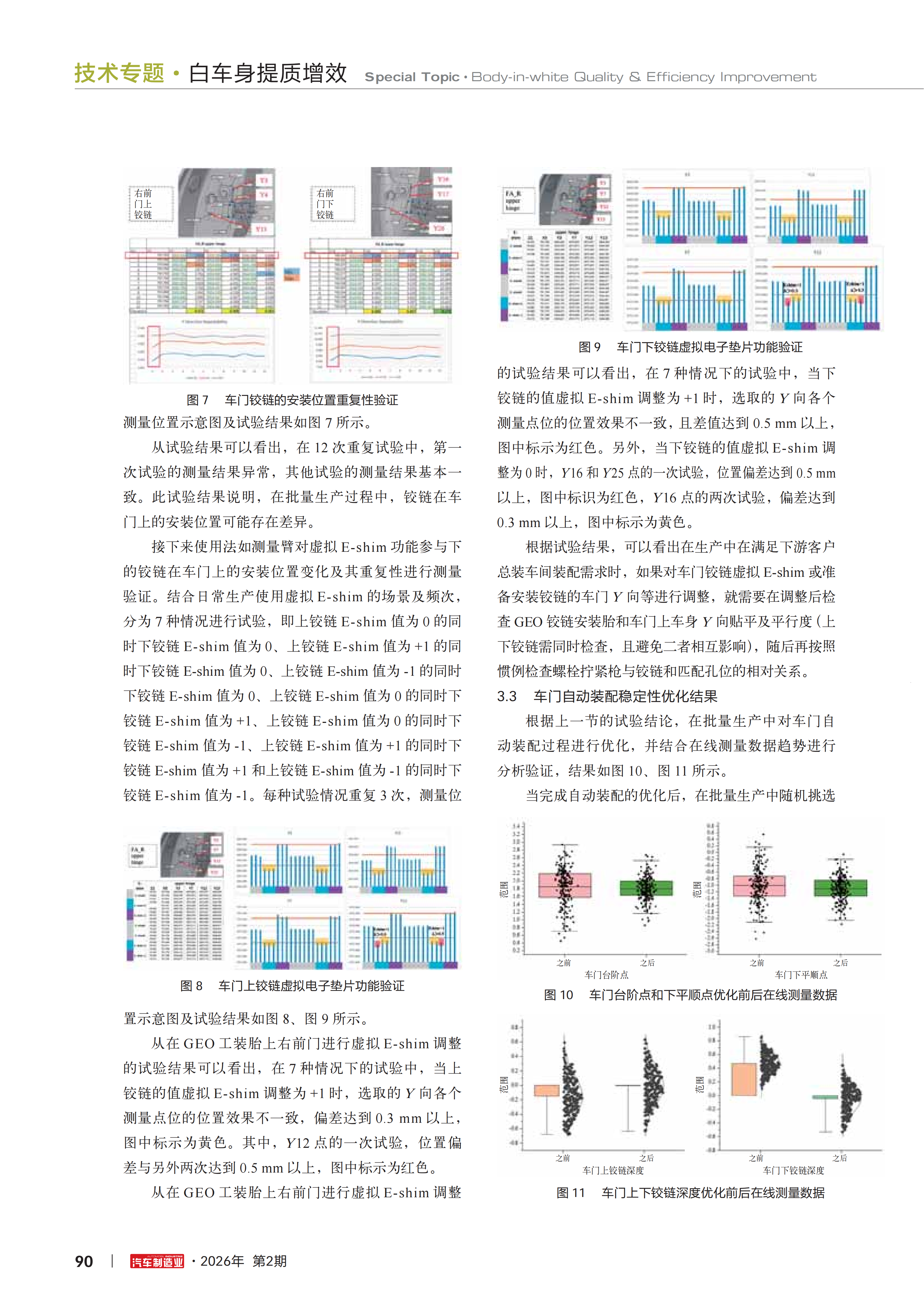

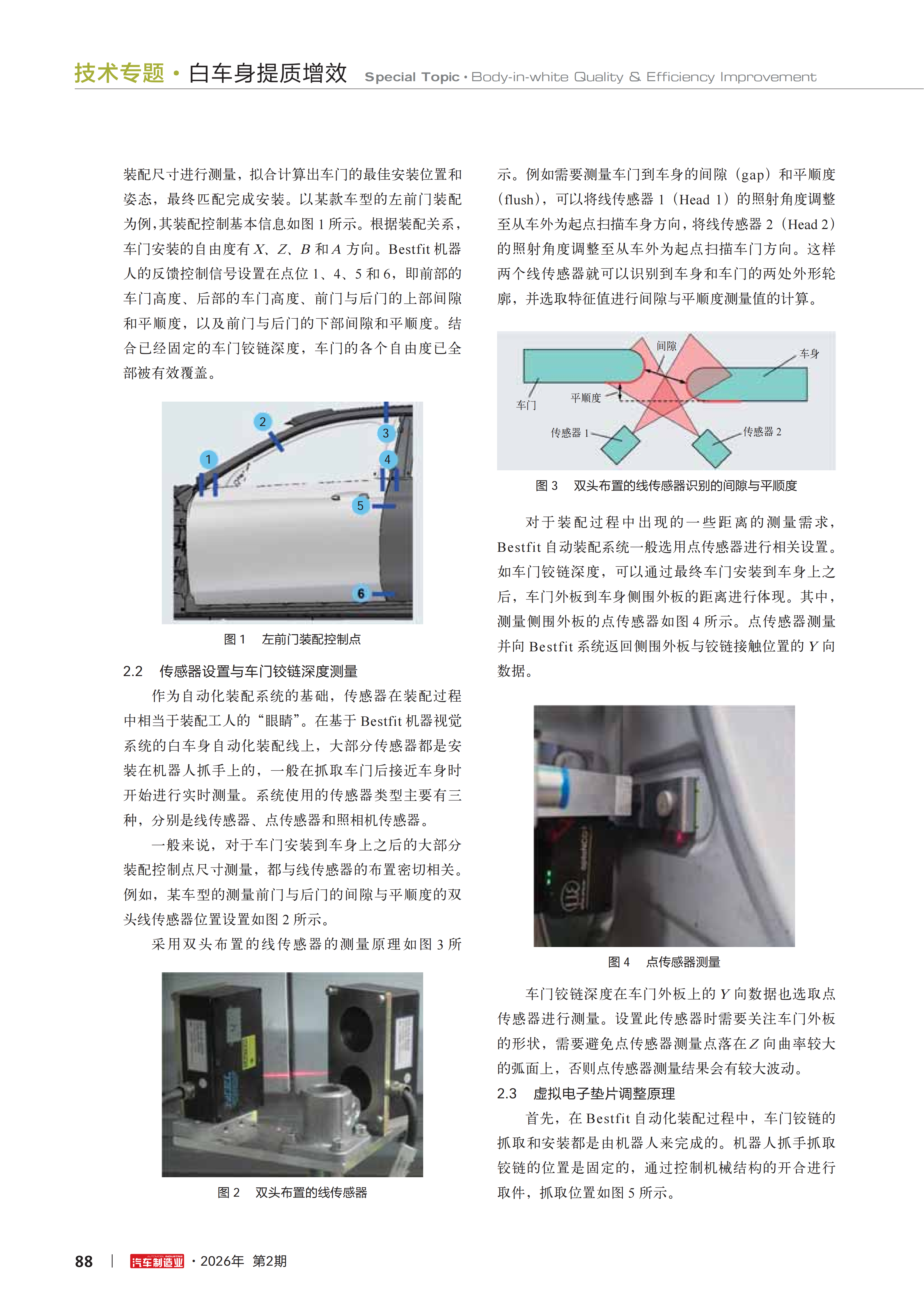

基于Bestfit自动装配系统的车门铰链深度控制

本文对基于Bestfit自动装配系统的车门铰链深度控制问题进行了原理阐述、过程分析和控制优化。选取一款车门装配作为分析案例，从车门铰链自动化安装过程、虚拟电子垫片功能与车门安装位置控制及车门自动装配稳定性优化几个方面进行具体分析。根据实际生产的经验进行装配状态的控制与优化，提高白车身装配稳定性，使成车尺寸质量进一步提升。

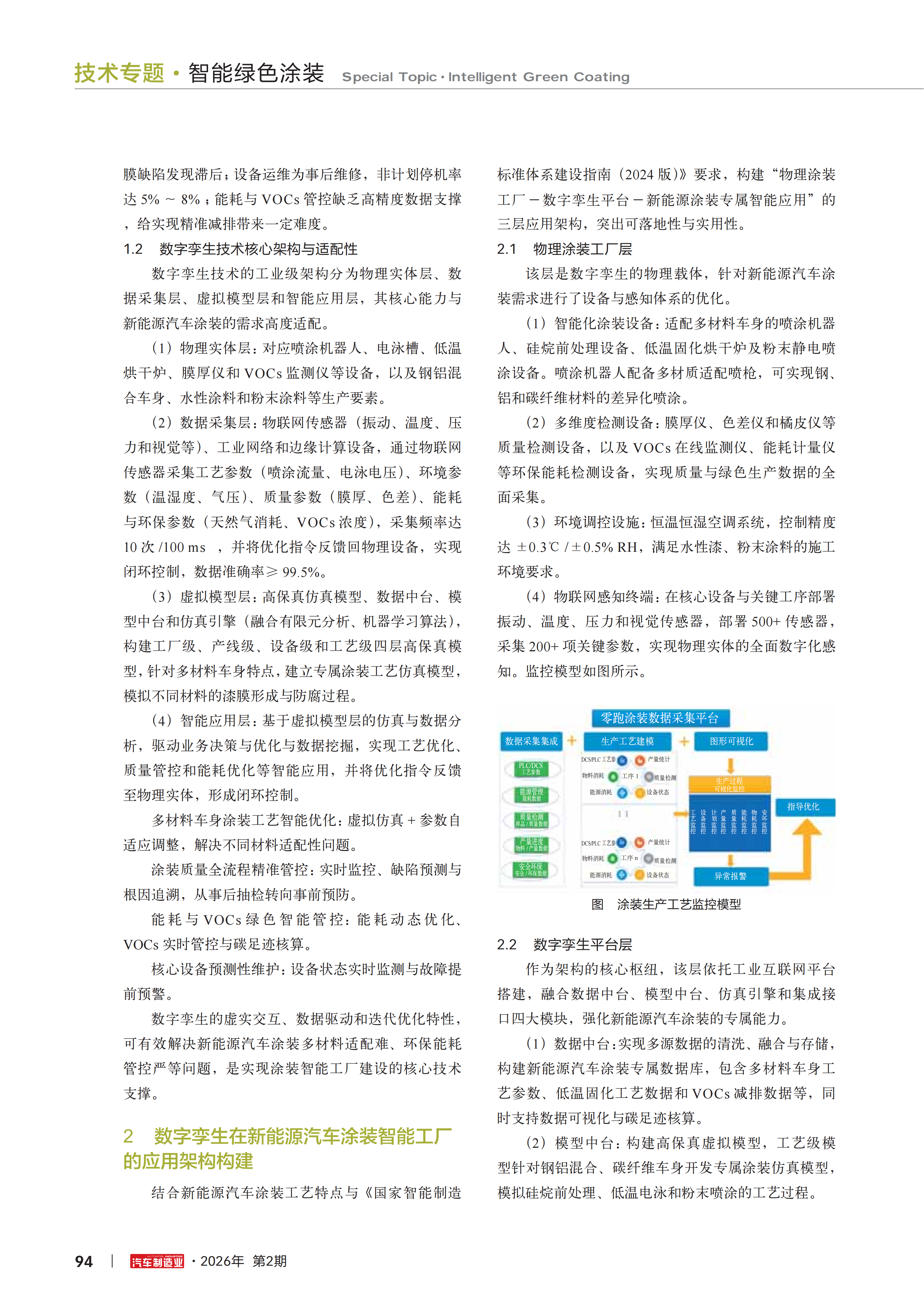

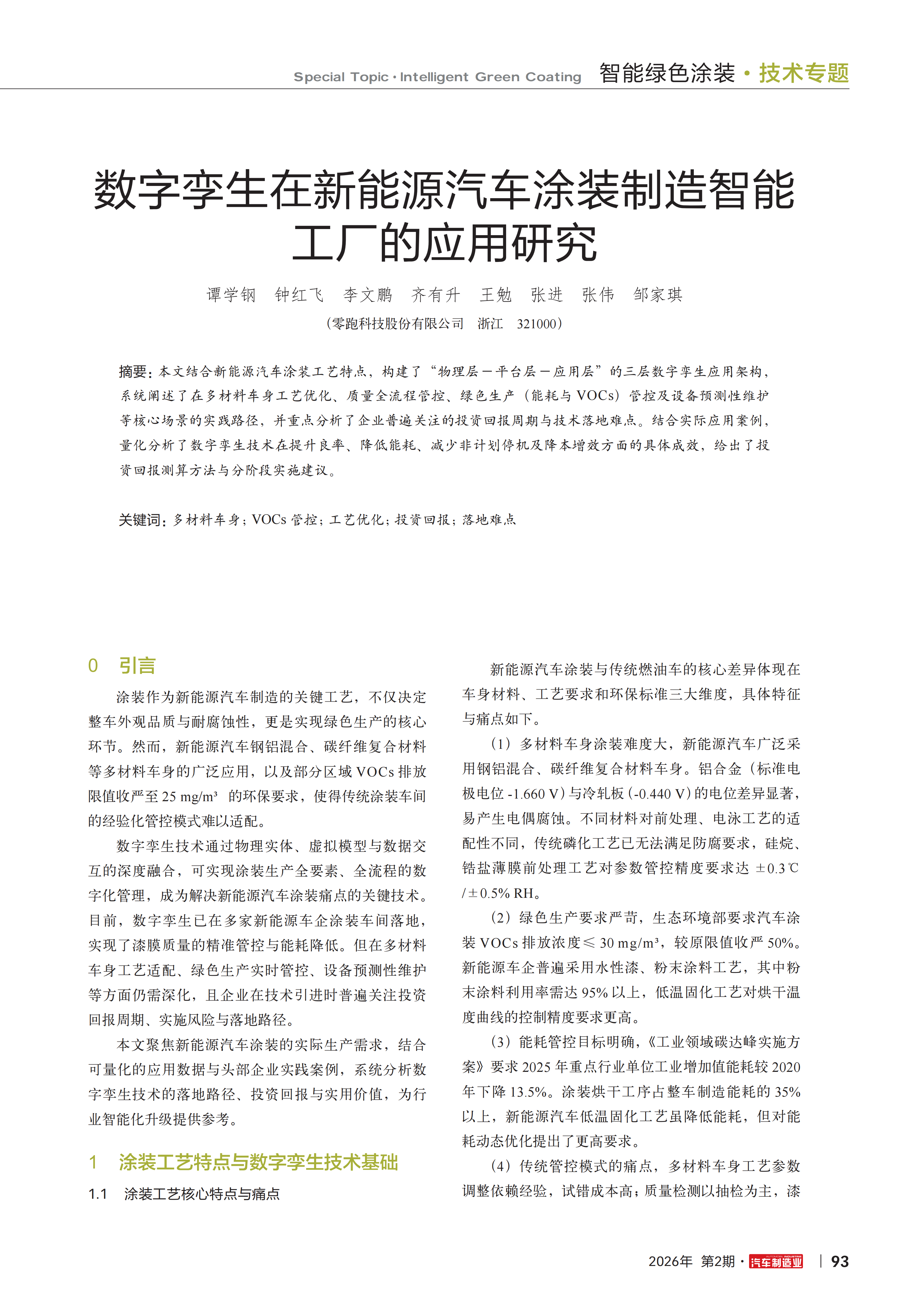

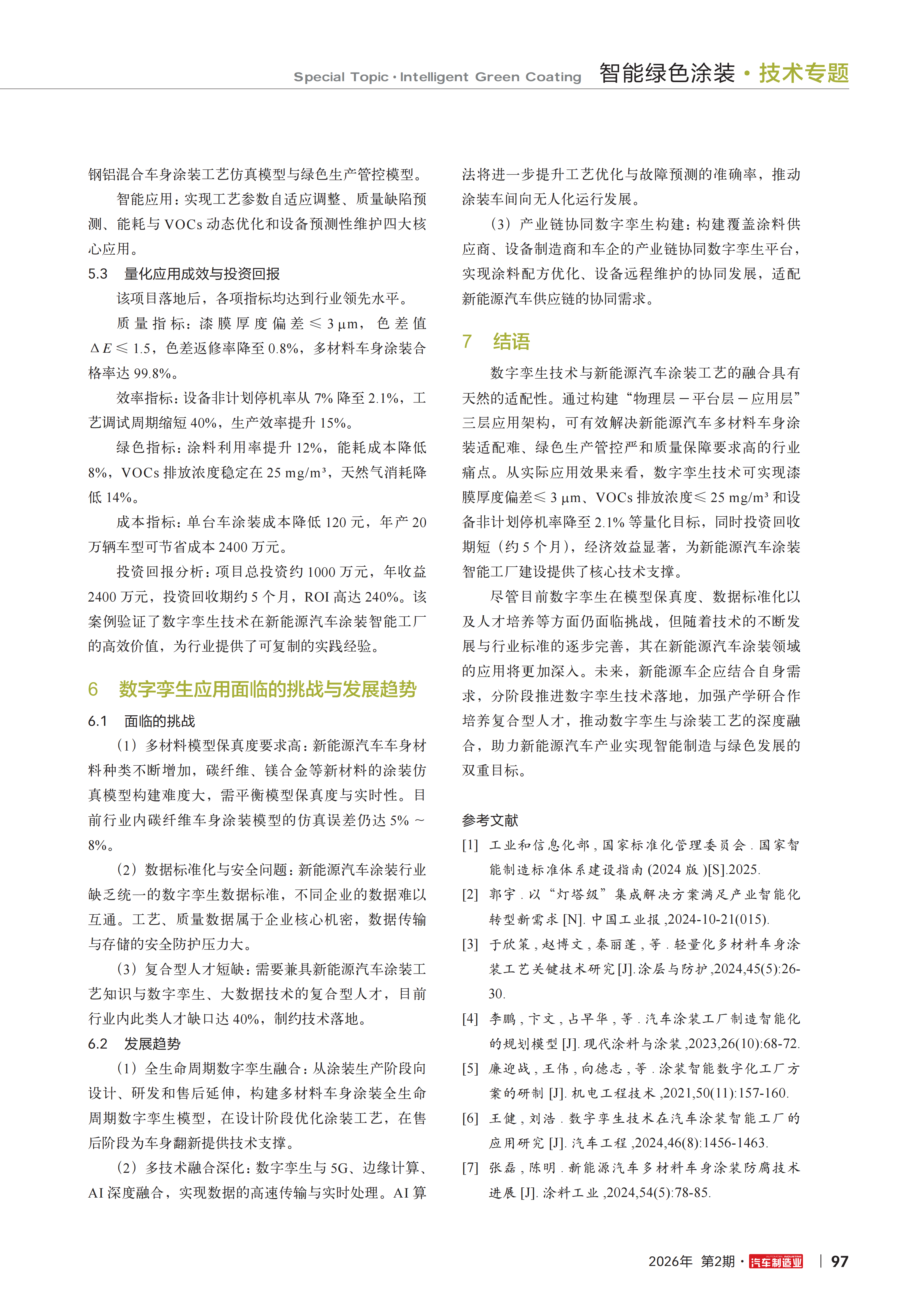

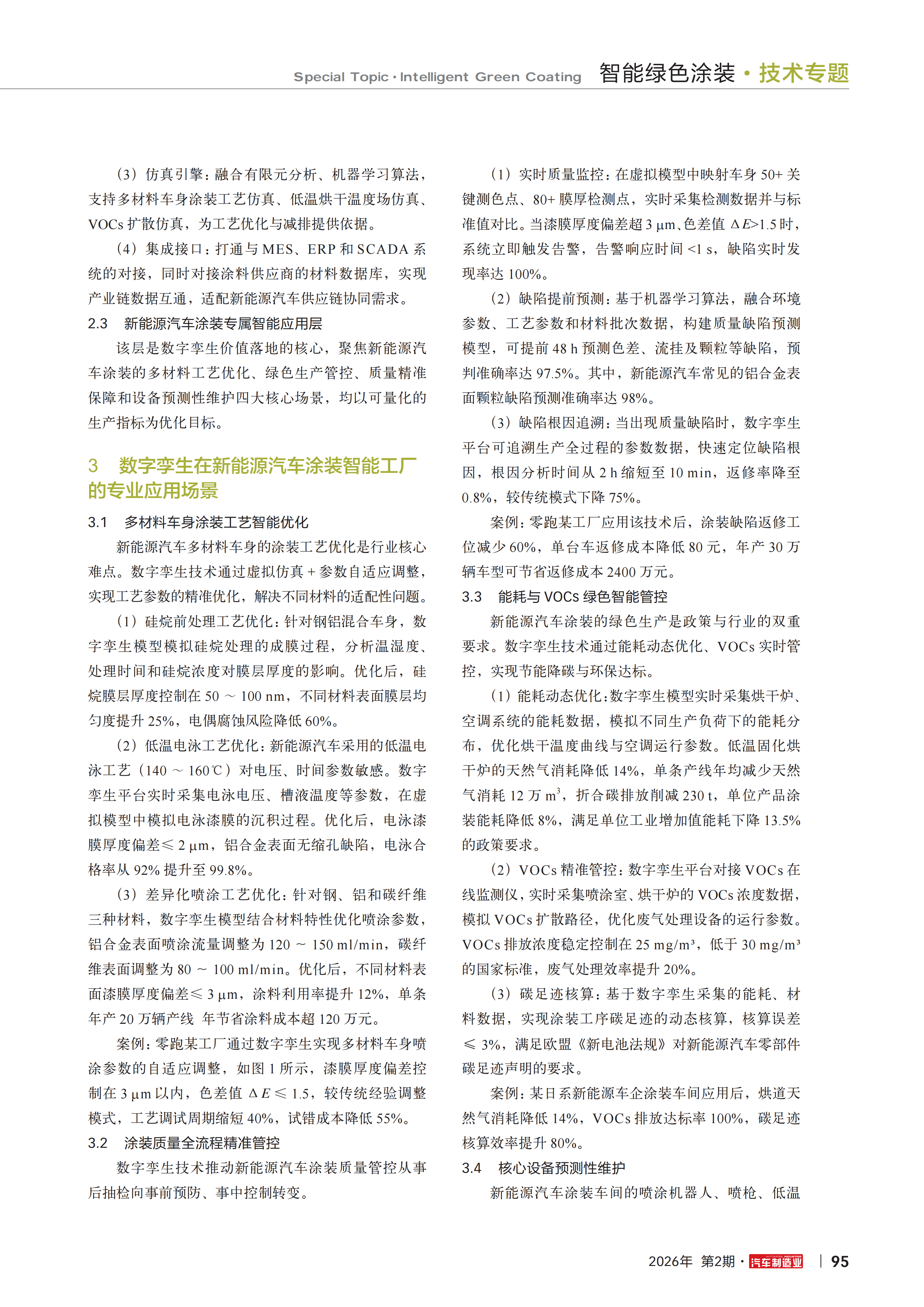

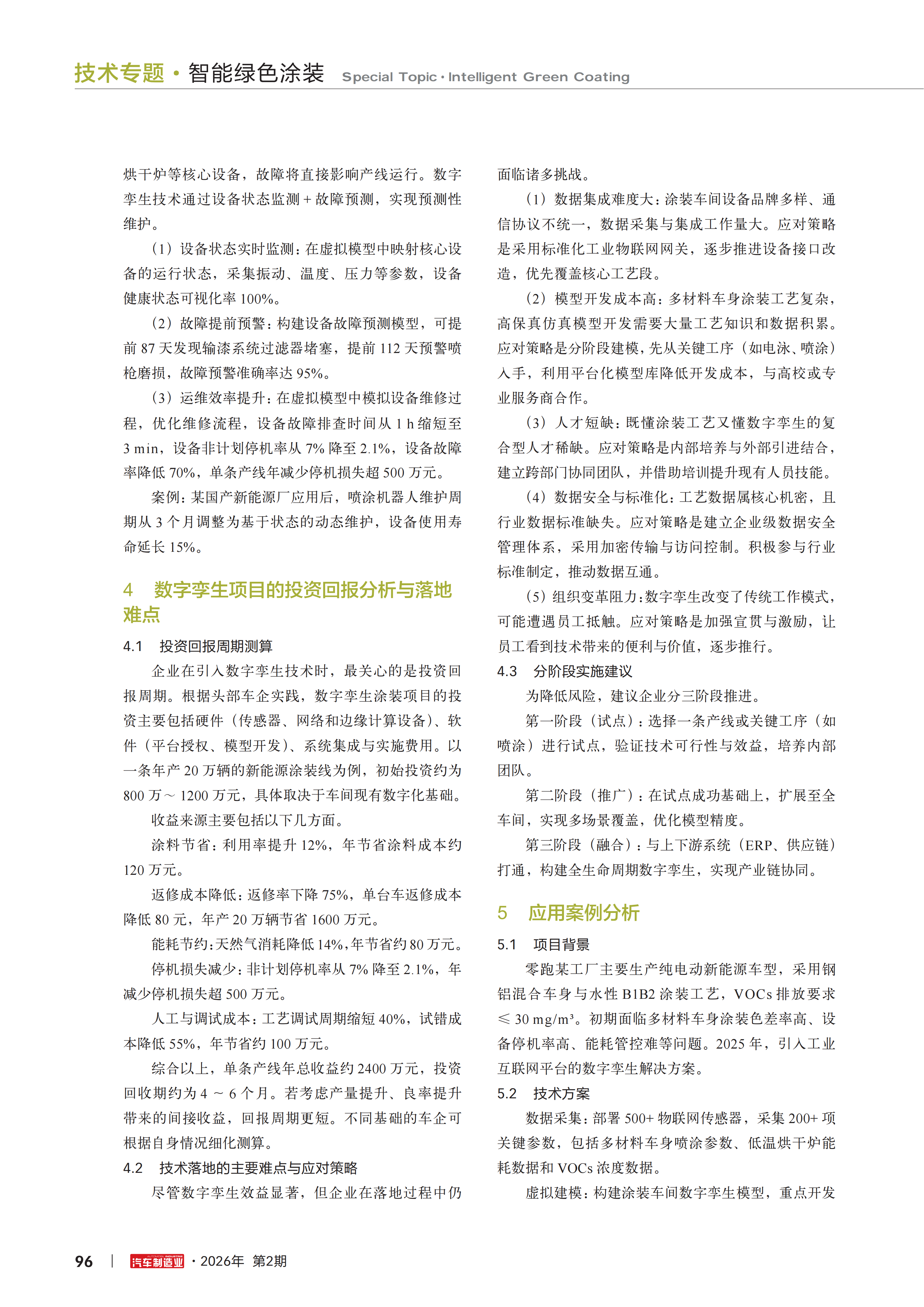

数字孪生在新能源汽车涂装制造智能工厂的应用研究

本文结合新能源汽车涂装工艺特点，构建了“物理层－平台层－应用层”的三层数字孪生应用架构，系统阐述了在多材料车身工艺优化、质量全流程管控、绿色生产（能耗与VOCs）管控及设备预测性维护等核心场景的实践路径，并重点分析了企业普遍关注的投资回报周期与技术落地难点。结合实际应用案例，量化分析了数字孪生技术在提升良率、降低能耗、减少非计划停机及降本增效方面的具体成效，给出了投资回报测算方法与分阶段实施建议。

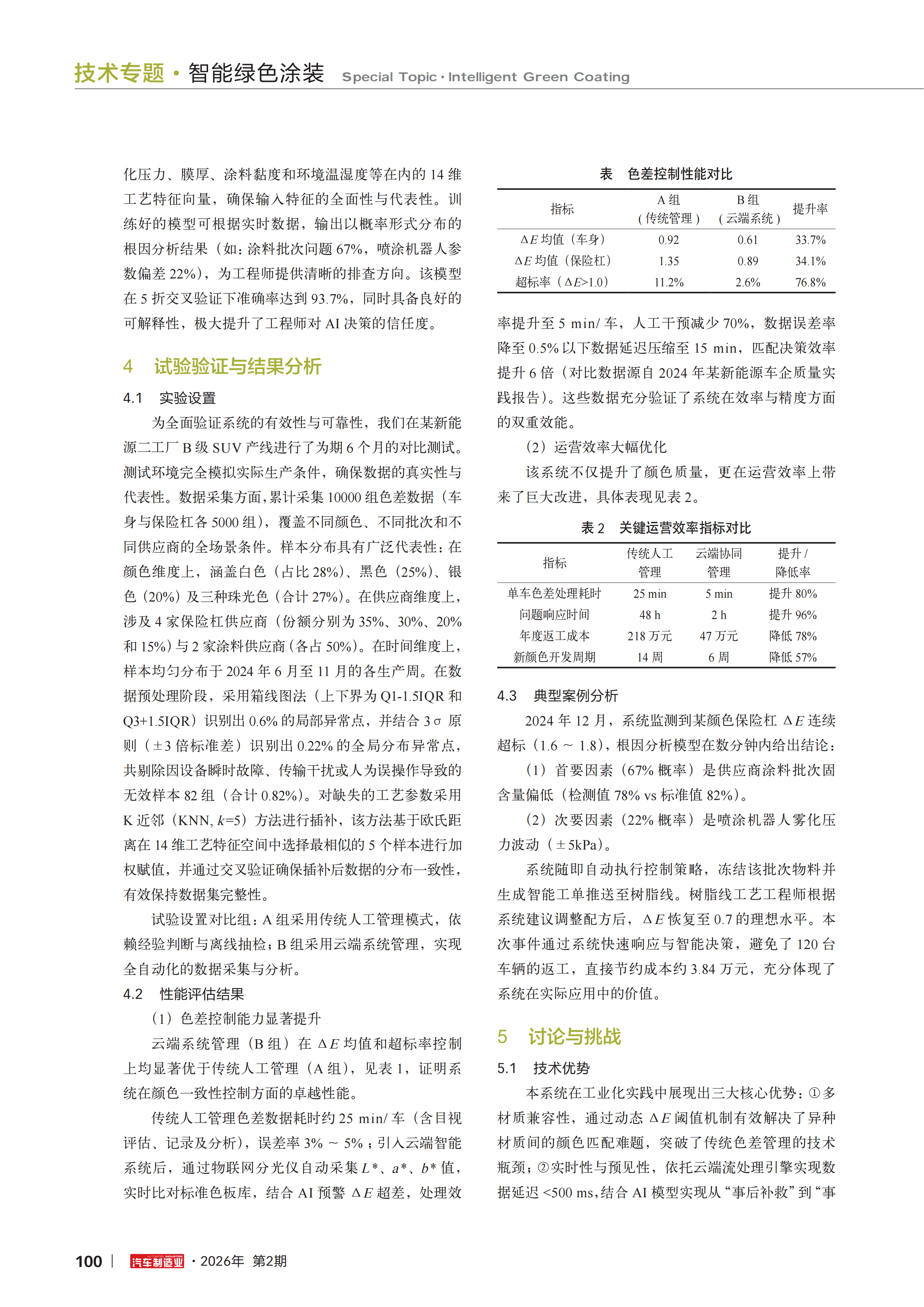

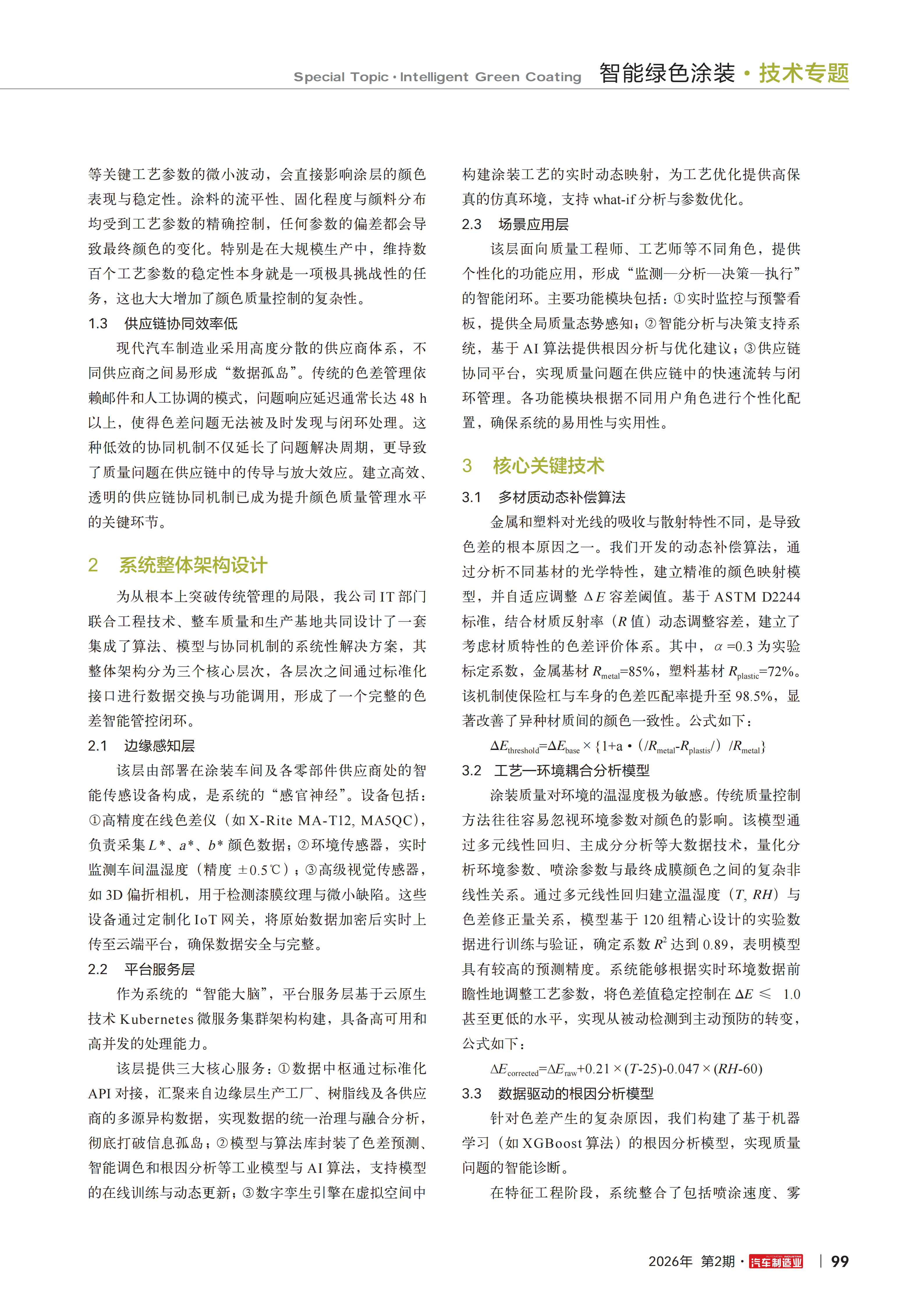

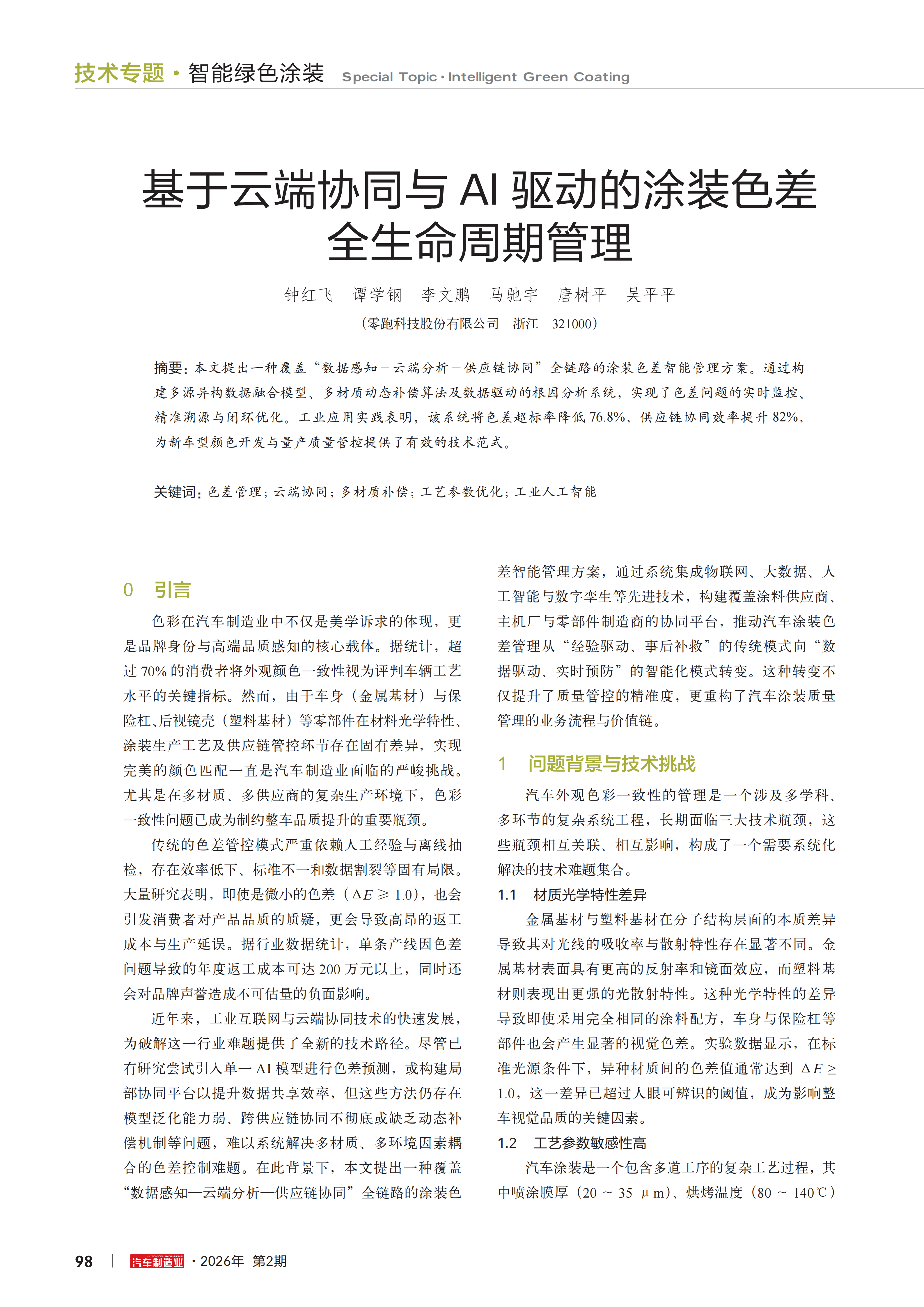

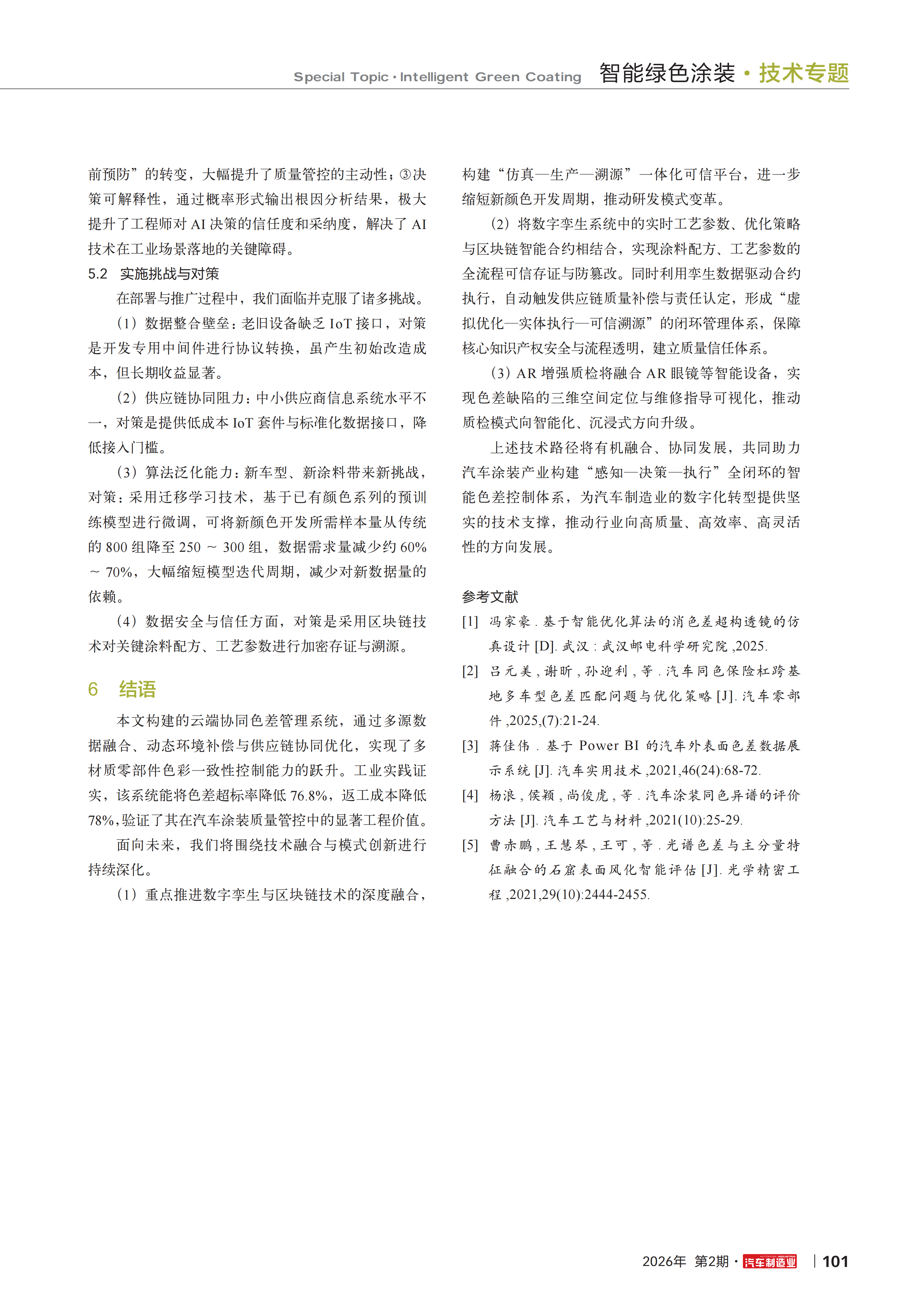

基于云端协同与AI驱动的涂装色差全生命周期管理

本文提出一种覆盖“数据感知－云端分析－供应链协同”全链路的涂装色差智能管理方案。通过构建多源异构数据融合模型、多材质动态补偿算法及数据驱动的根因分析系统，实现了色差问题的实时监控、精准溯源与闭环优化。工业应用实践表明，该系统将色差超标率降低76.8%，供应链协同效率提升82%，为新车型颜色开发与量产质量管控提供了有效的技术范式。

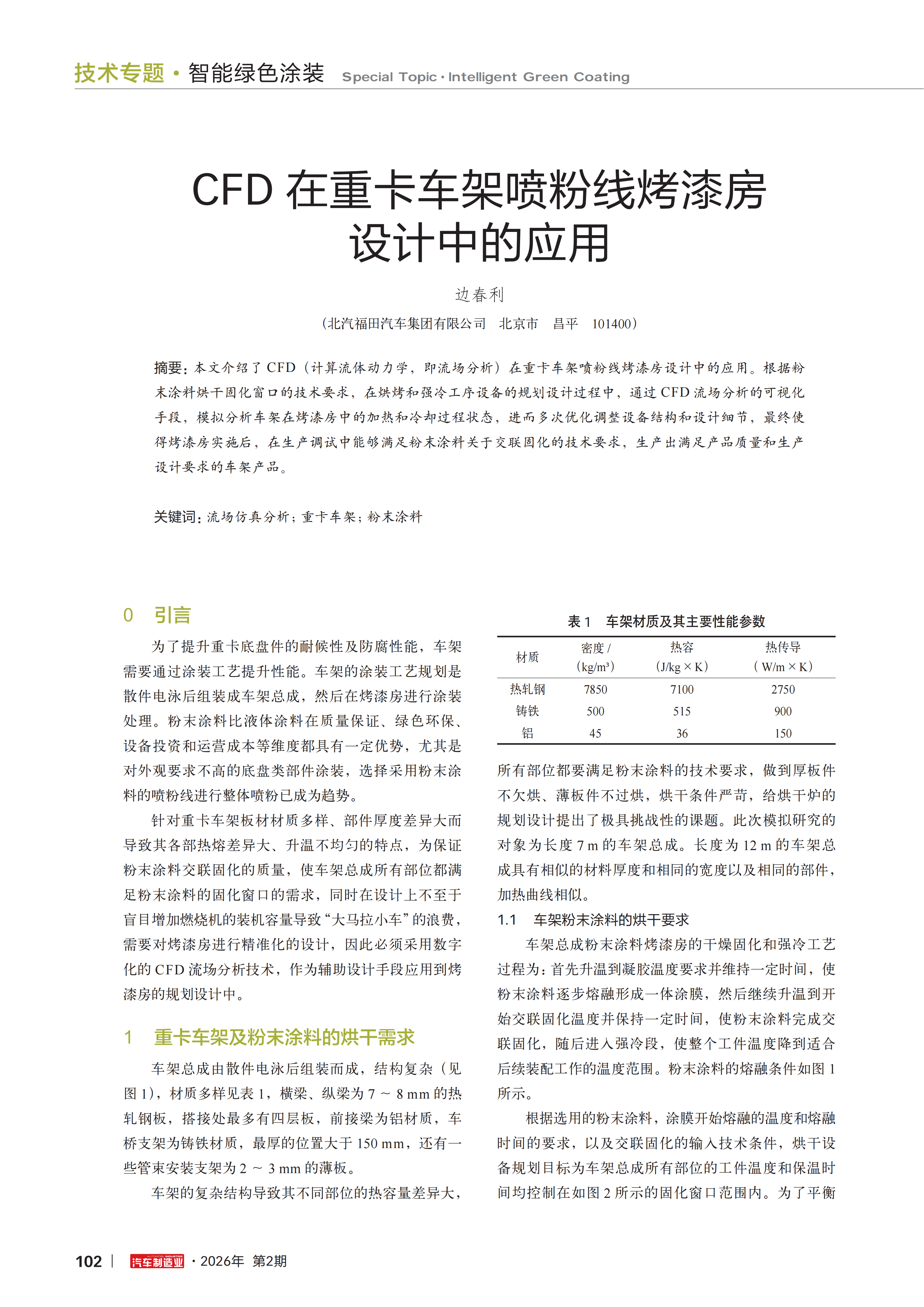

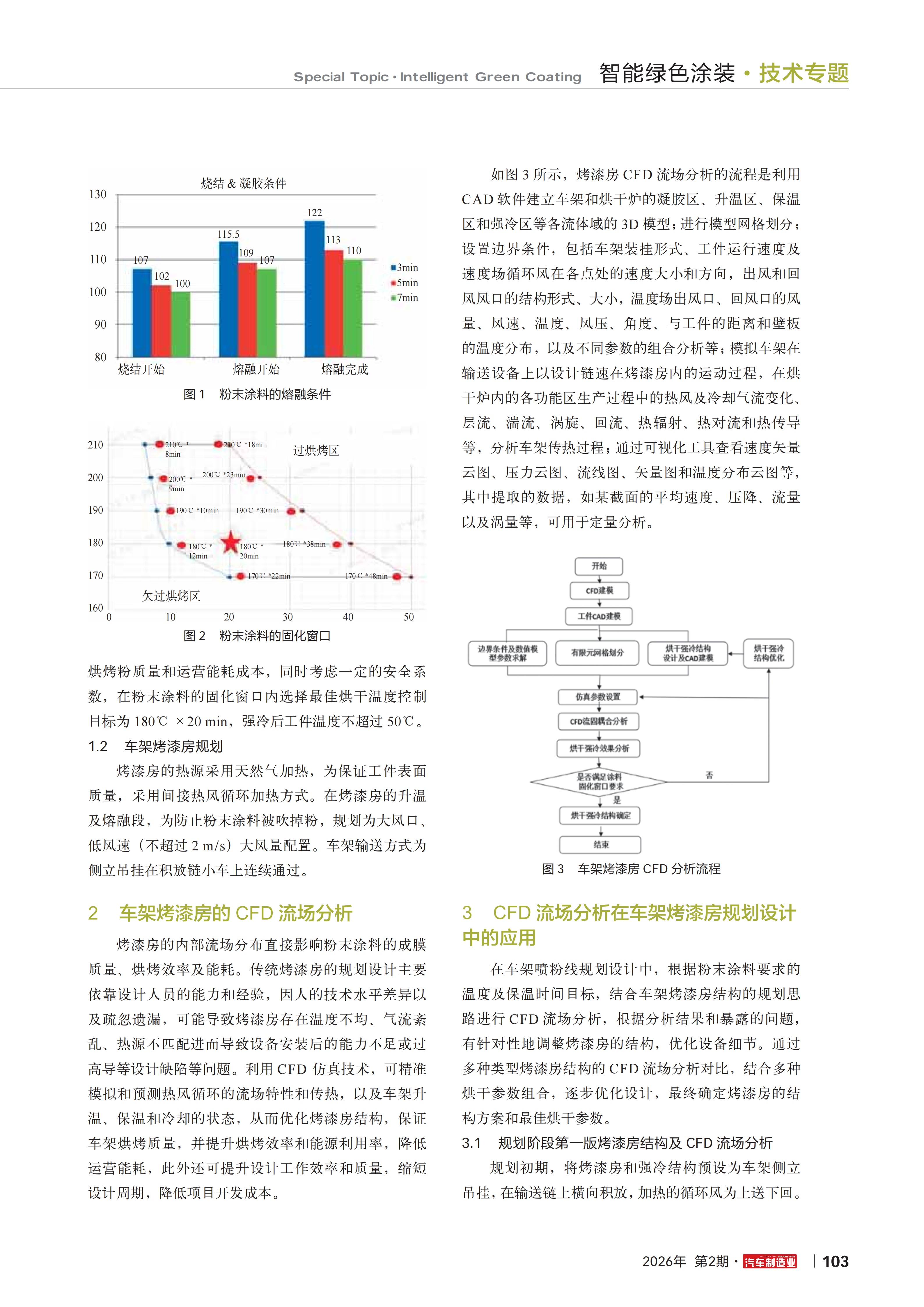

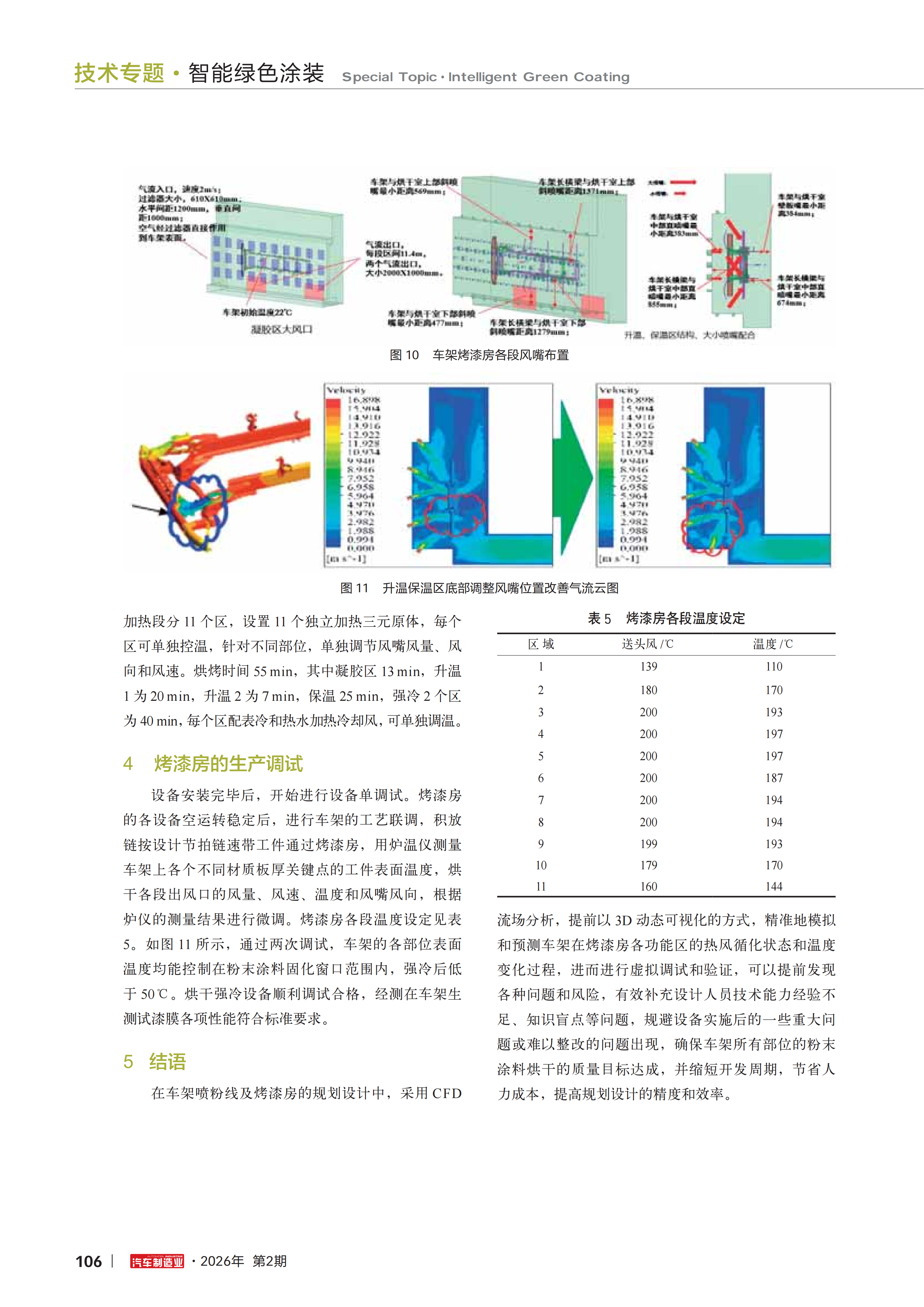

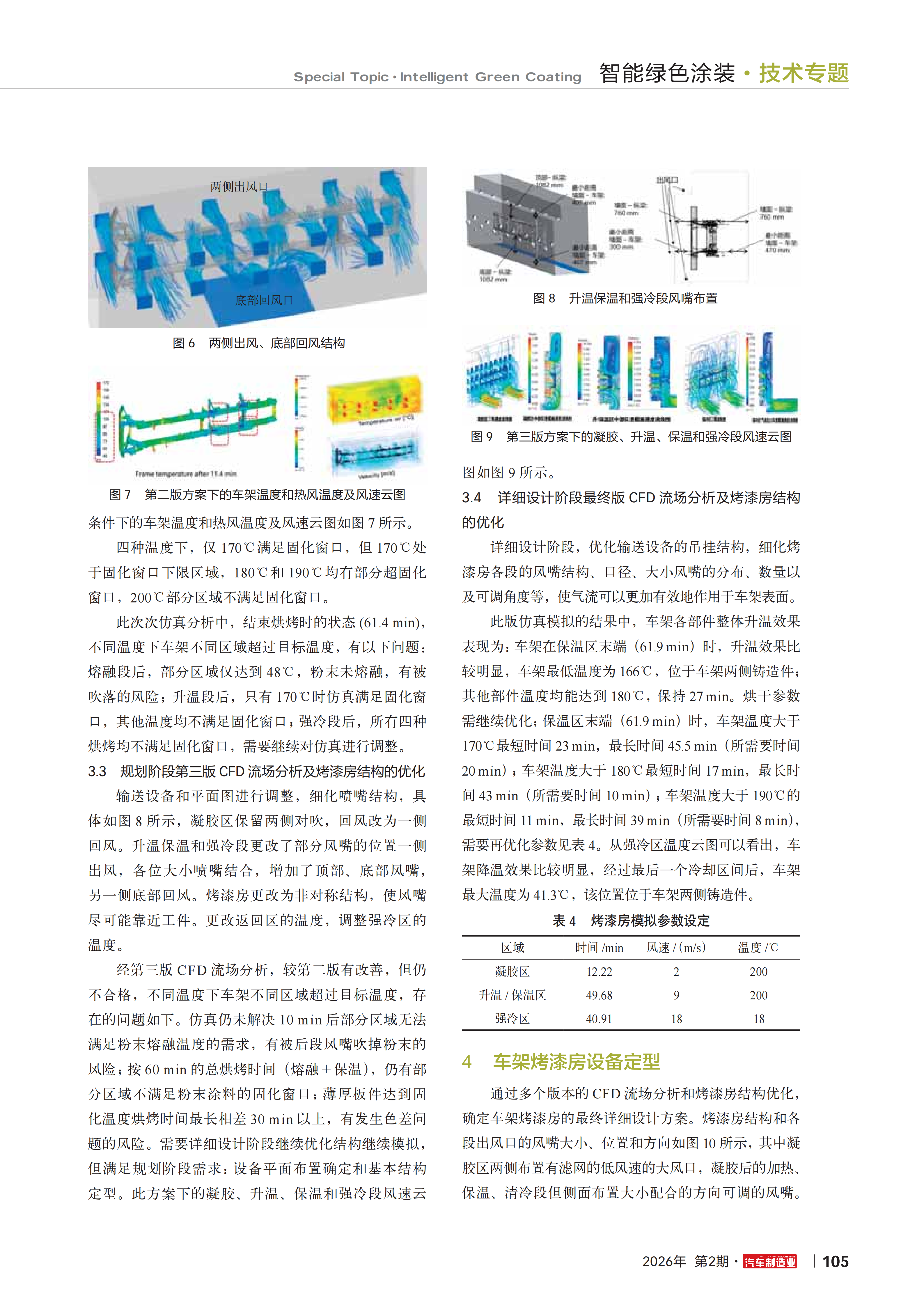

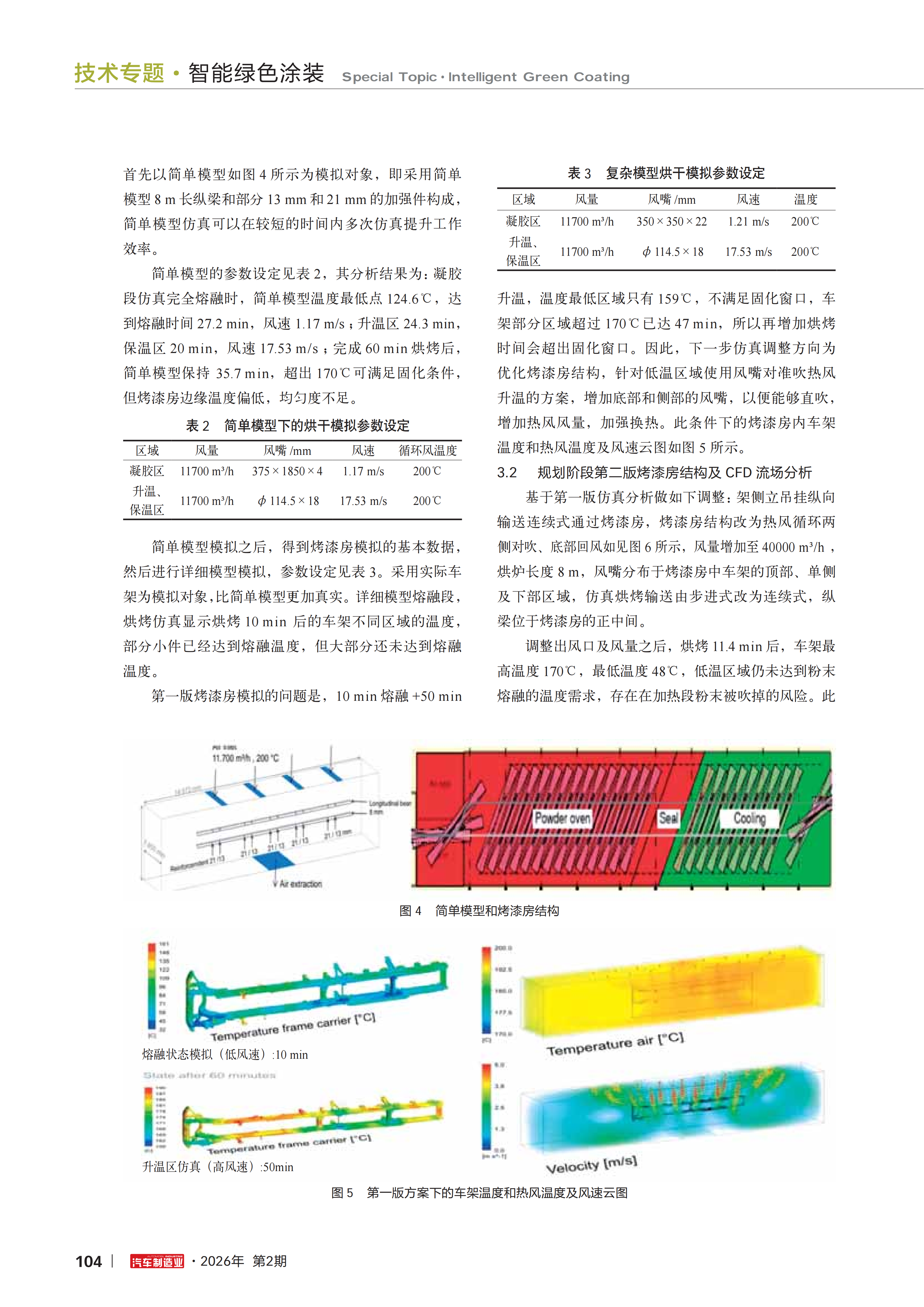

CFD在重卡车架喷粉线烤漆房设计中的应用

本文介绍了CFD（计算流体动力学，即流场分析）在重卡车架喷粉线烤漆房设计中的应用。根据粉末涂料烘干固化窗口的技术要求，在烘烤和强冷工序设备的规划设计过程中，通过CFD流场分析的可视化手段，模拟分析车架在烤漆房中的加热和冷却过程状态，进而多次优化调整设备结构和设计细节，最终使得烤漆房实施后，在生产调试中能够满足粉末涂料关于交联固化的技术要求，生产出满足产品质量和生产设计要求的车架产品。

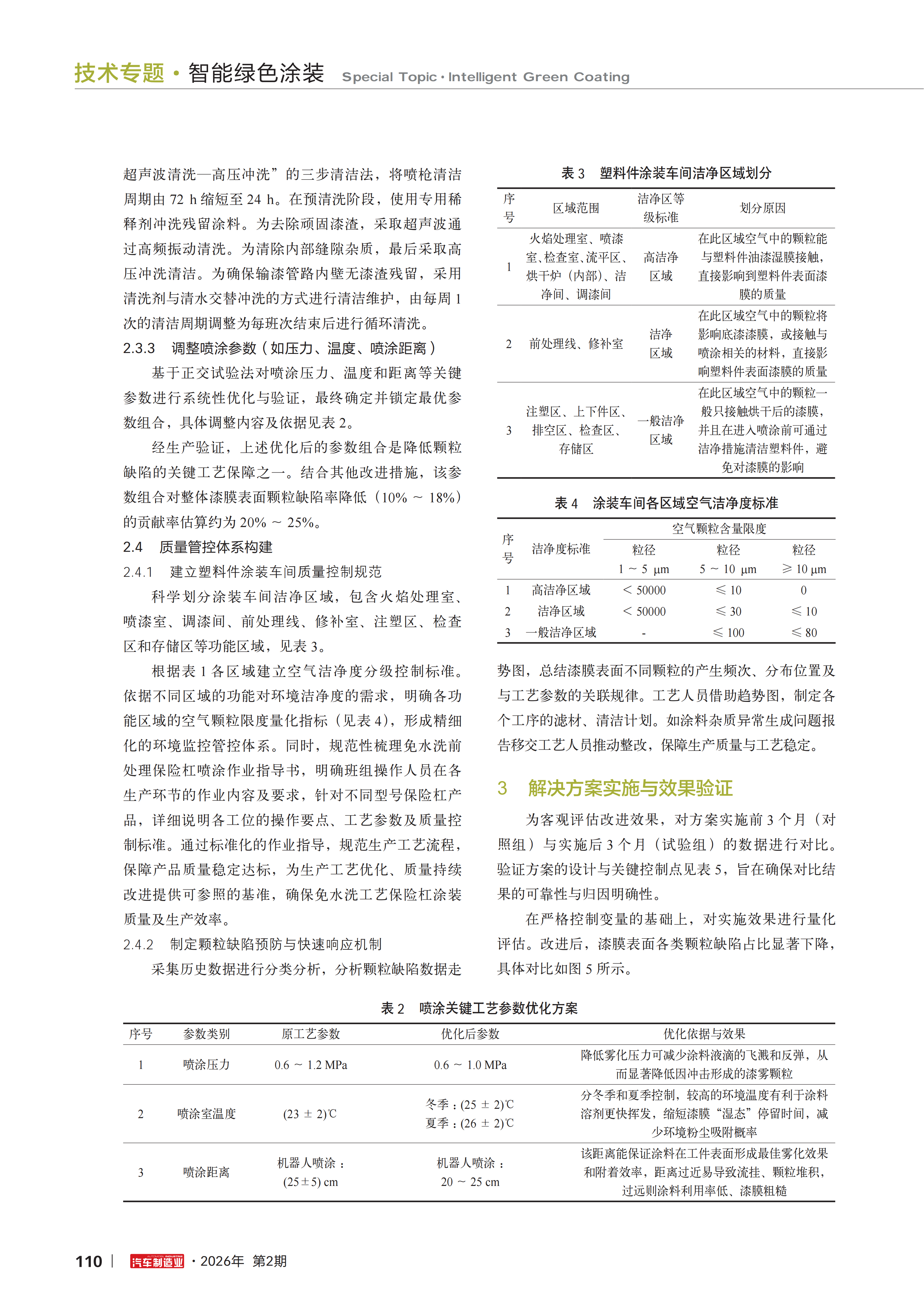

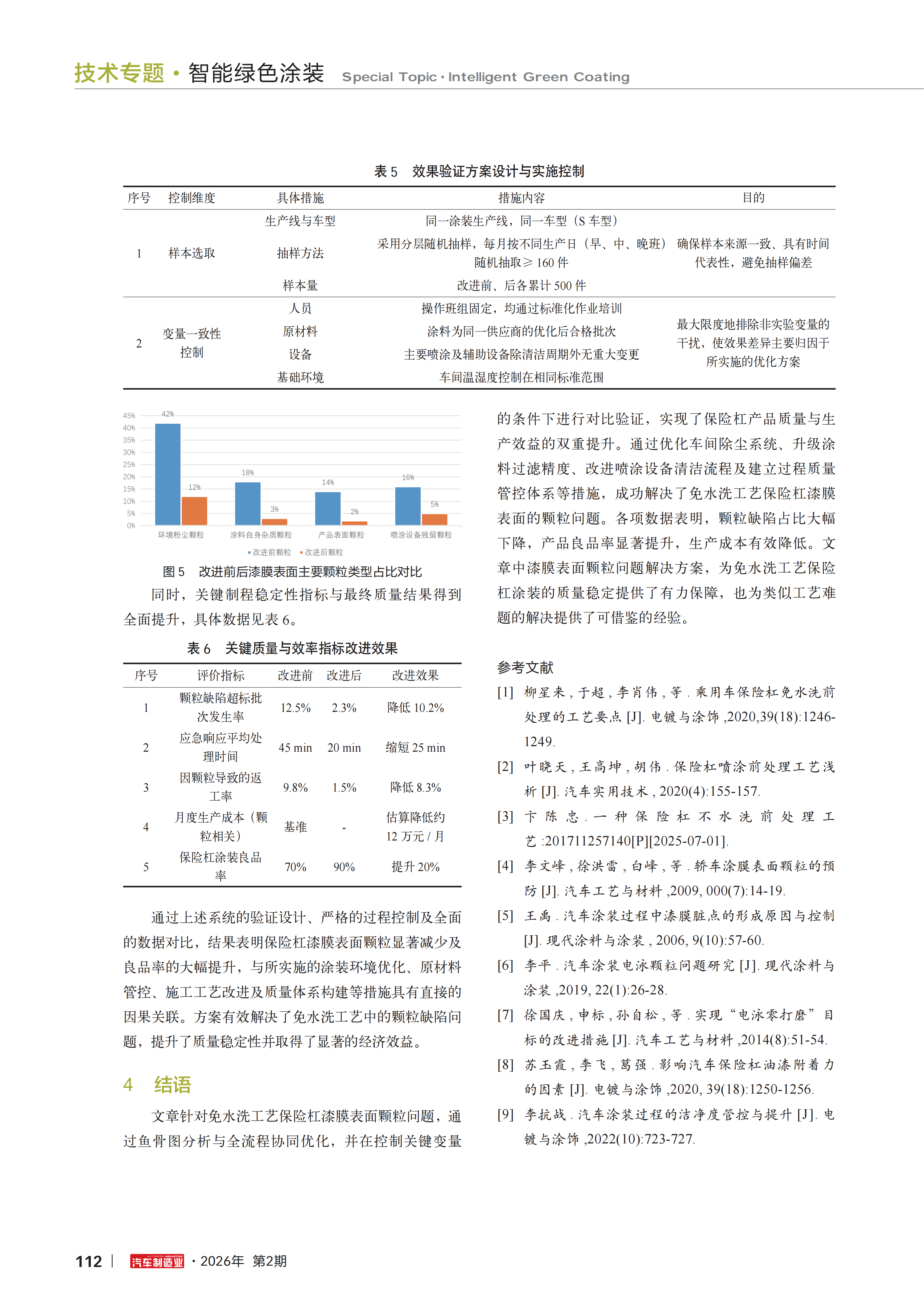

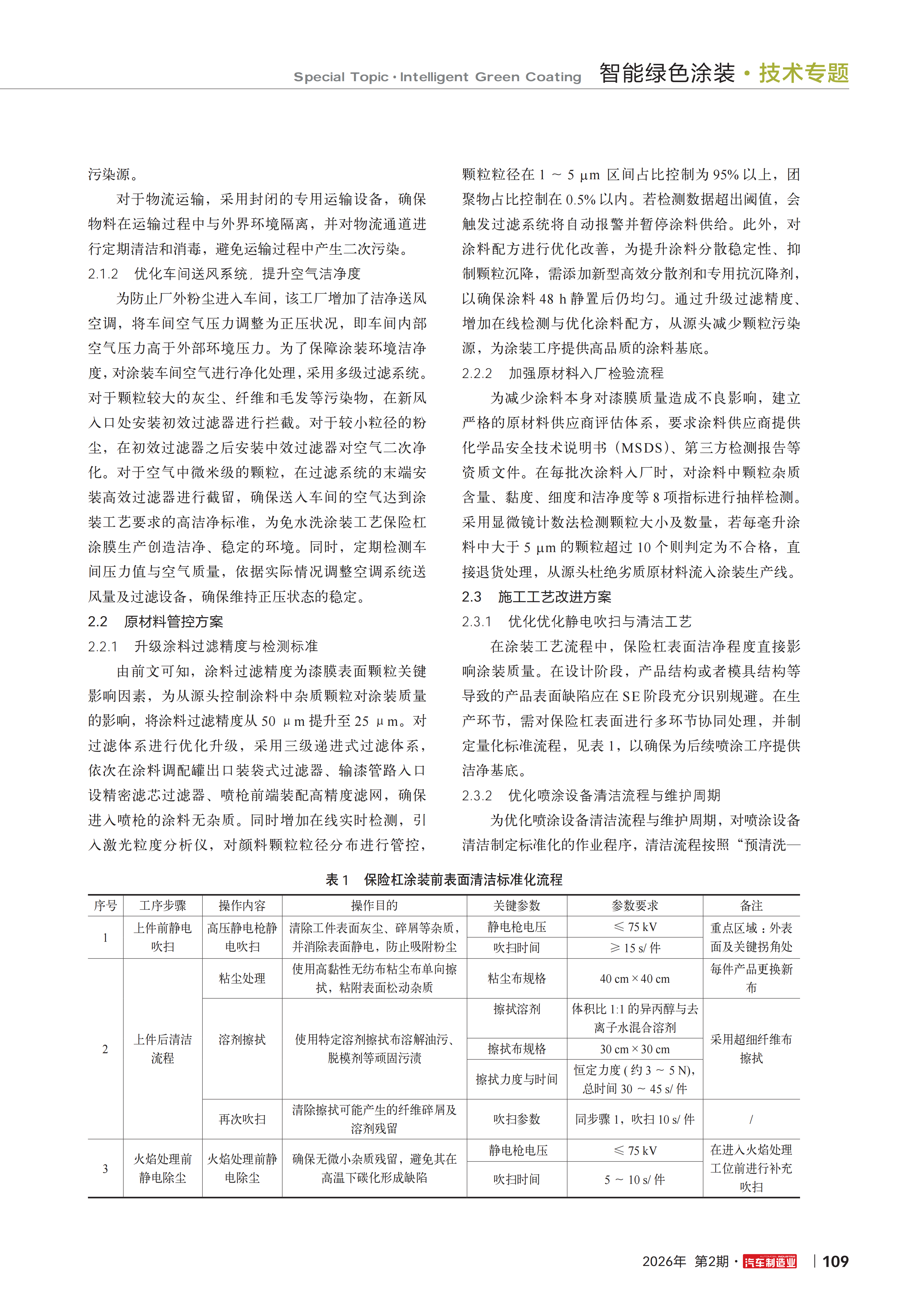

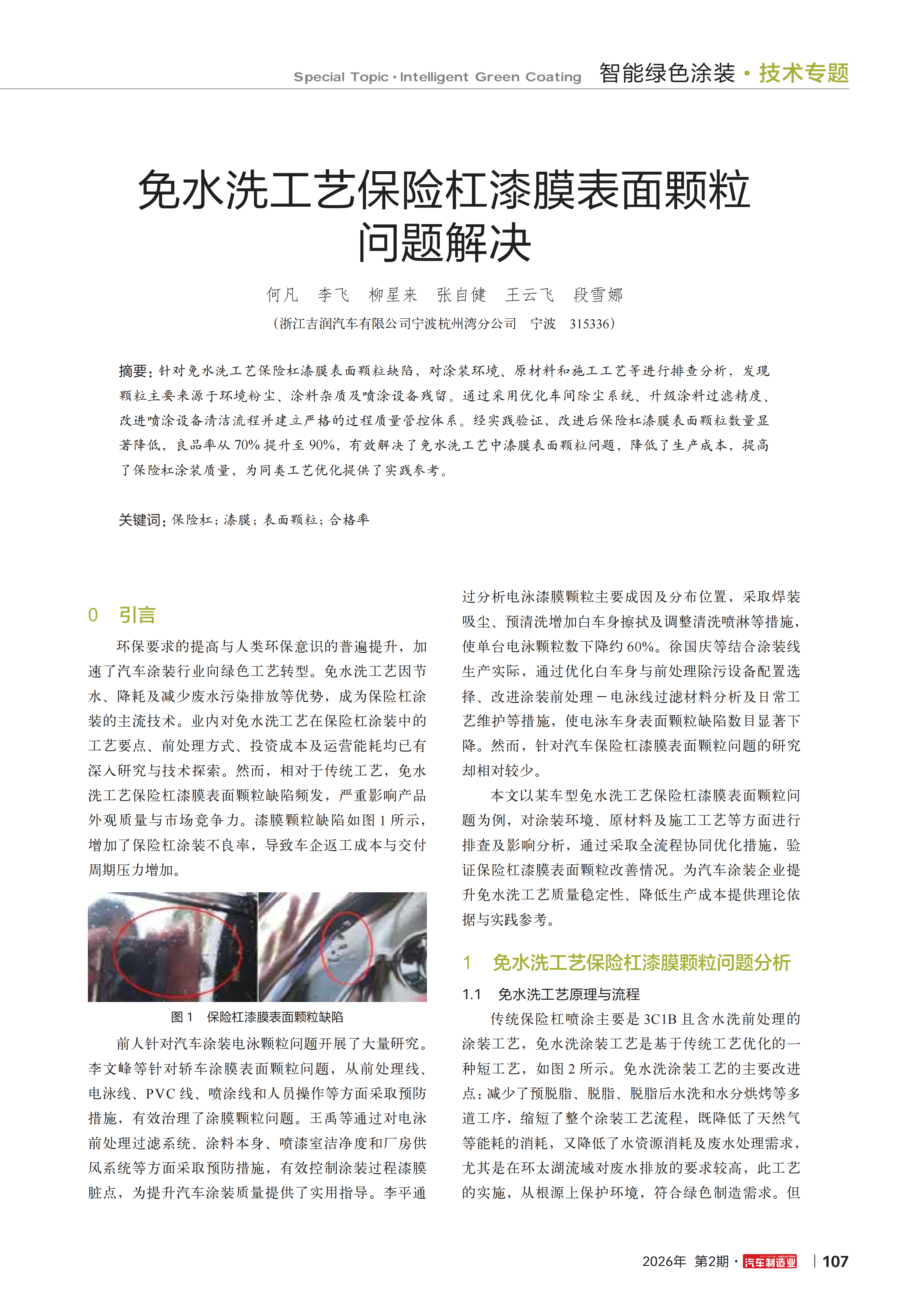

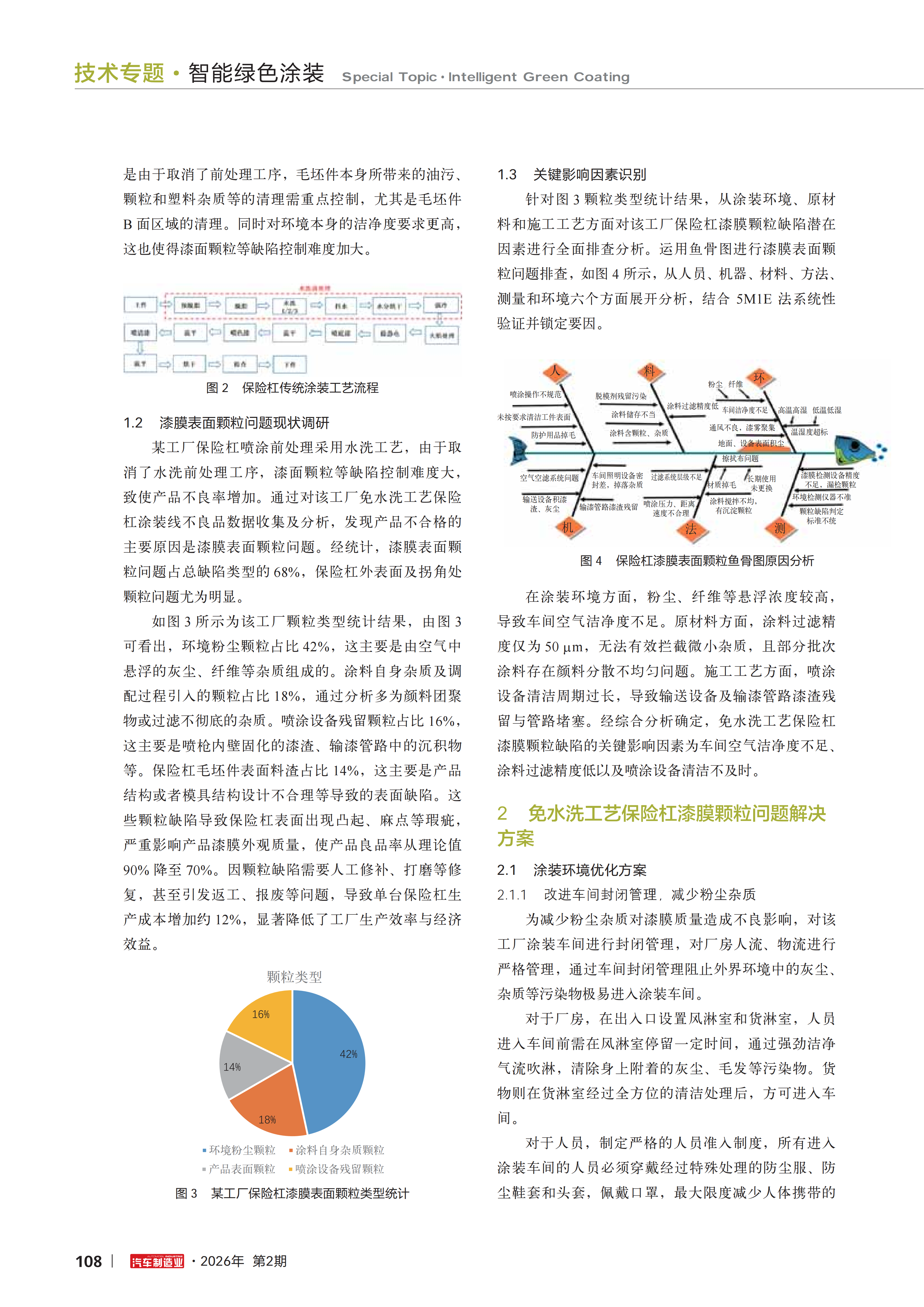

免水洗工艺保险杠漆膜表面颗粒问题解决

针对免水洗工艺保险杠漆膜表面颗粒缺陷，对涂装环境、原材料和施工工艺等进行排查分析，发现颗粒主要来源于环境粉尘、涂料杂质及喷涂设备残留。通过采用优化车间除尘系统、升级涂料过滤精度、改进喷涂设备清洁流程并建立严格的过程质量管控体系。经实践验证，改进后保险杠漆膜表面颗粒数量显著降低，良品率从70%提升至90%，有效解决了免水洗工艺中漆膜表面颗粒问题，降低了生产成本，提高了保险杠涂装质量，为同类工艺优化提供了实践参考。

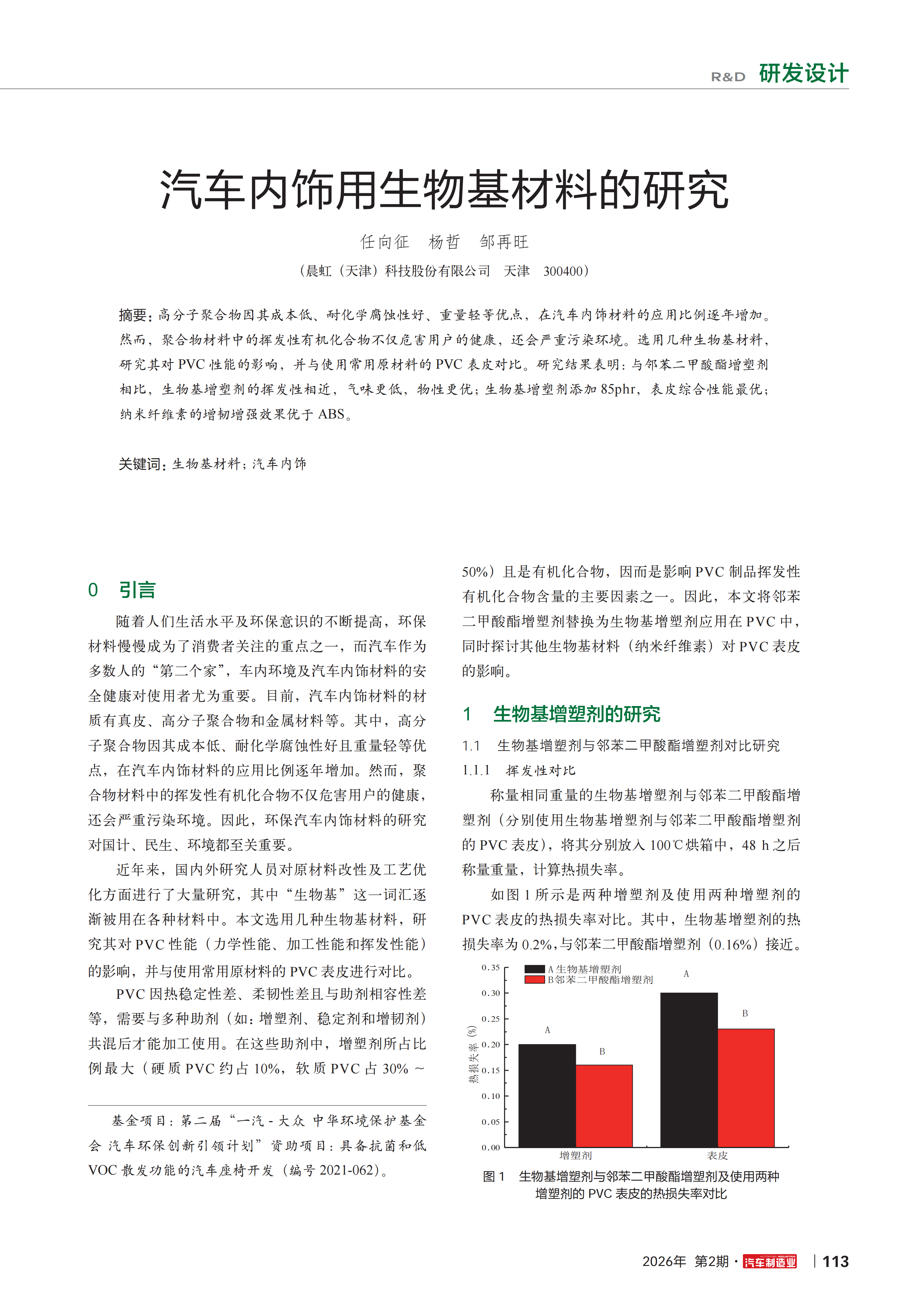

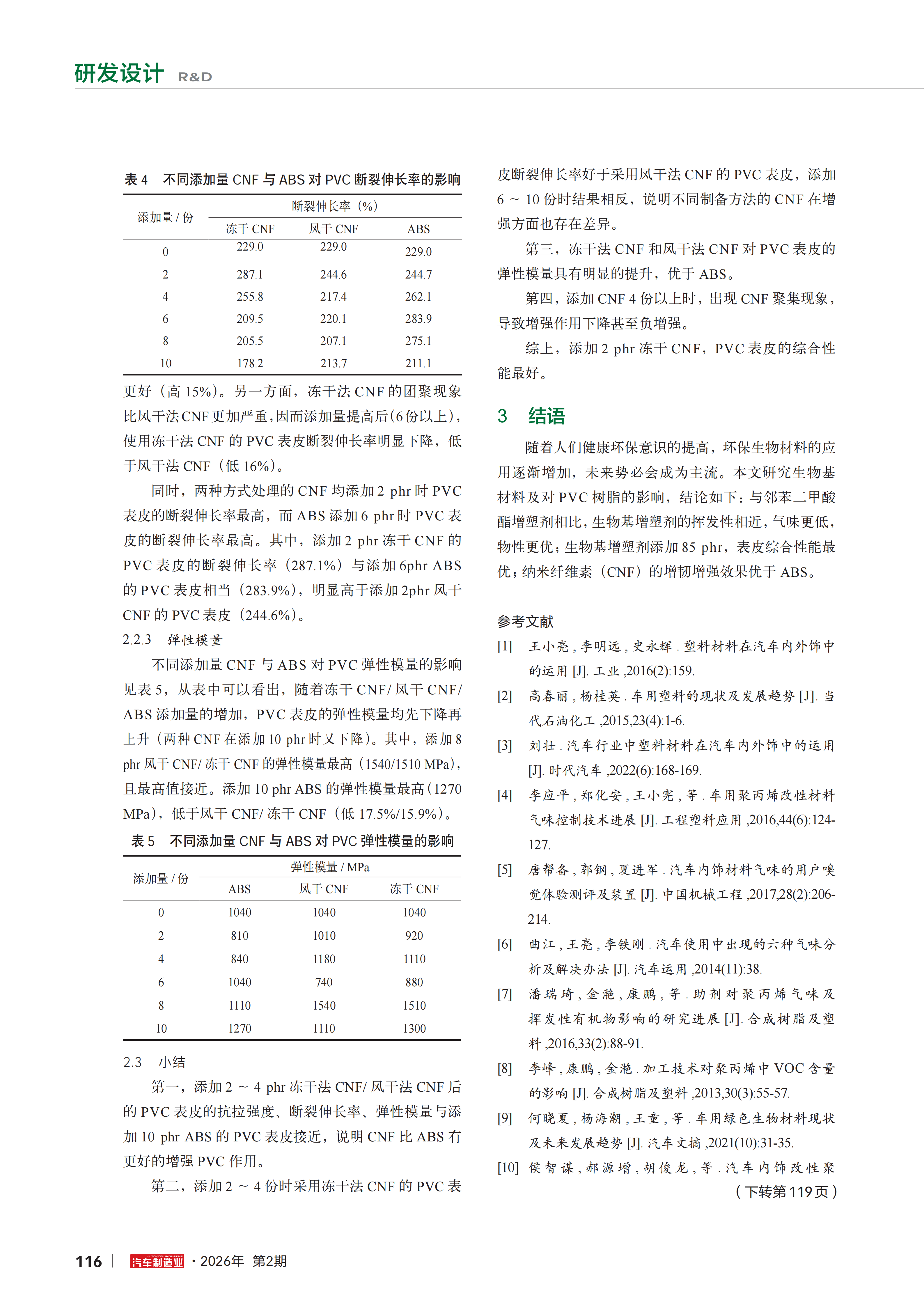

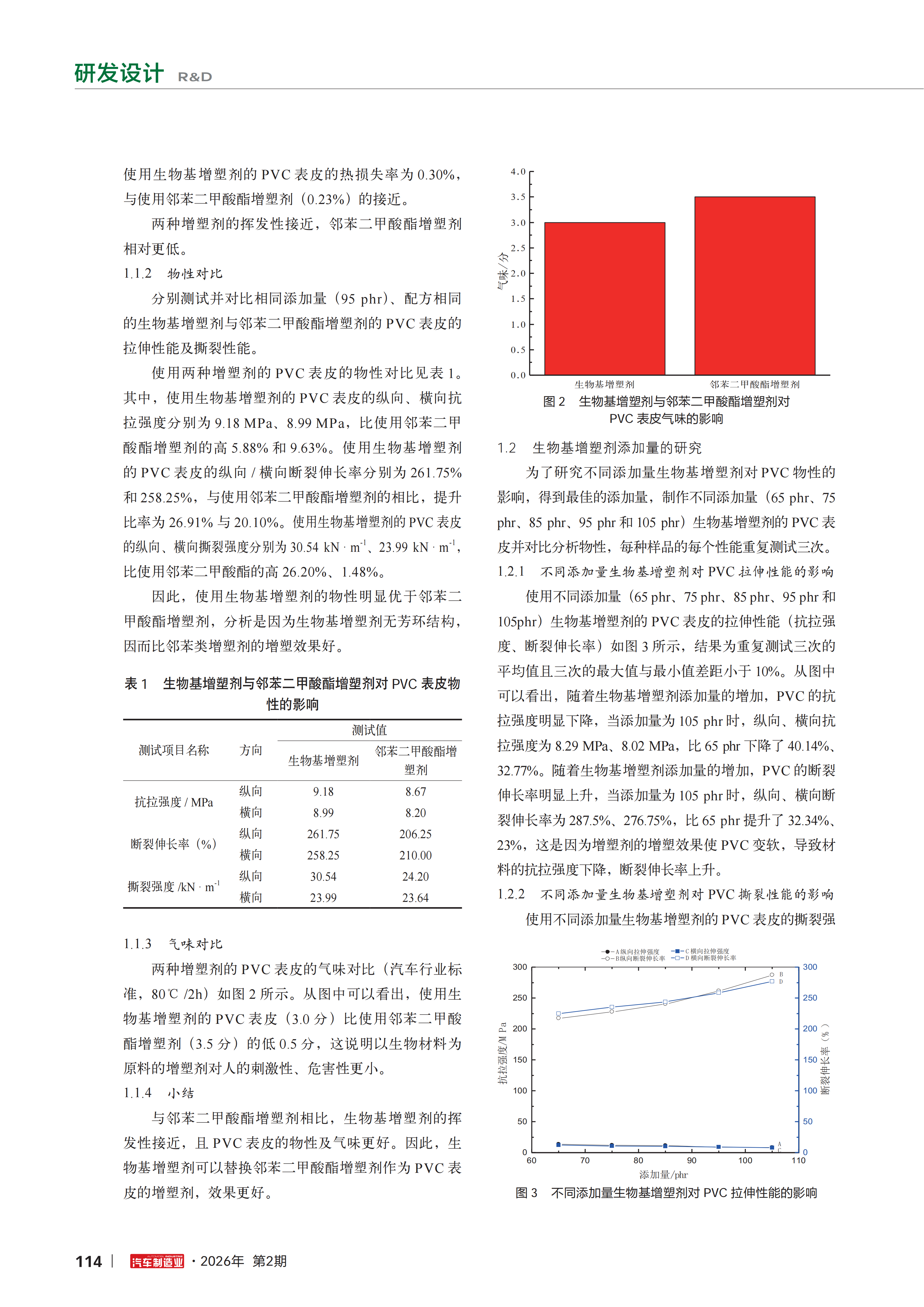

汽车内饰用生物基材料的研究

高分子聚合物因其成本低、耐化学腐蚀性好、重量轻等优点，在汽车内饰材料的应用比例逐年增加。然而，聚合物材料中的挥发性有机化合物不仅危害用户的健康，还会严重污染环境。选用几种生物基材料，研究其对PVC 性能的影响，并与使用常用原材料的PVC 表皮对比。研究结果表明：与邻苯二甲酸酯增塑剂相比，生物基增塑剂的挥发性相近，气味更低，物性更优；生物基增塑剂添加85phr，表皮综合性能最优；纳米纤维素的增韧增强效果优于ABS。

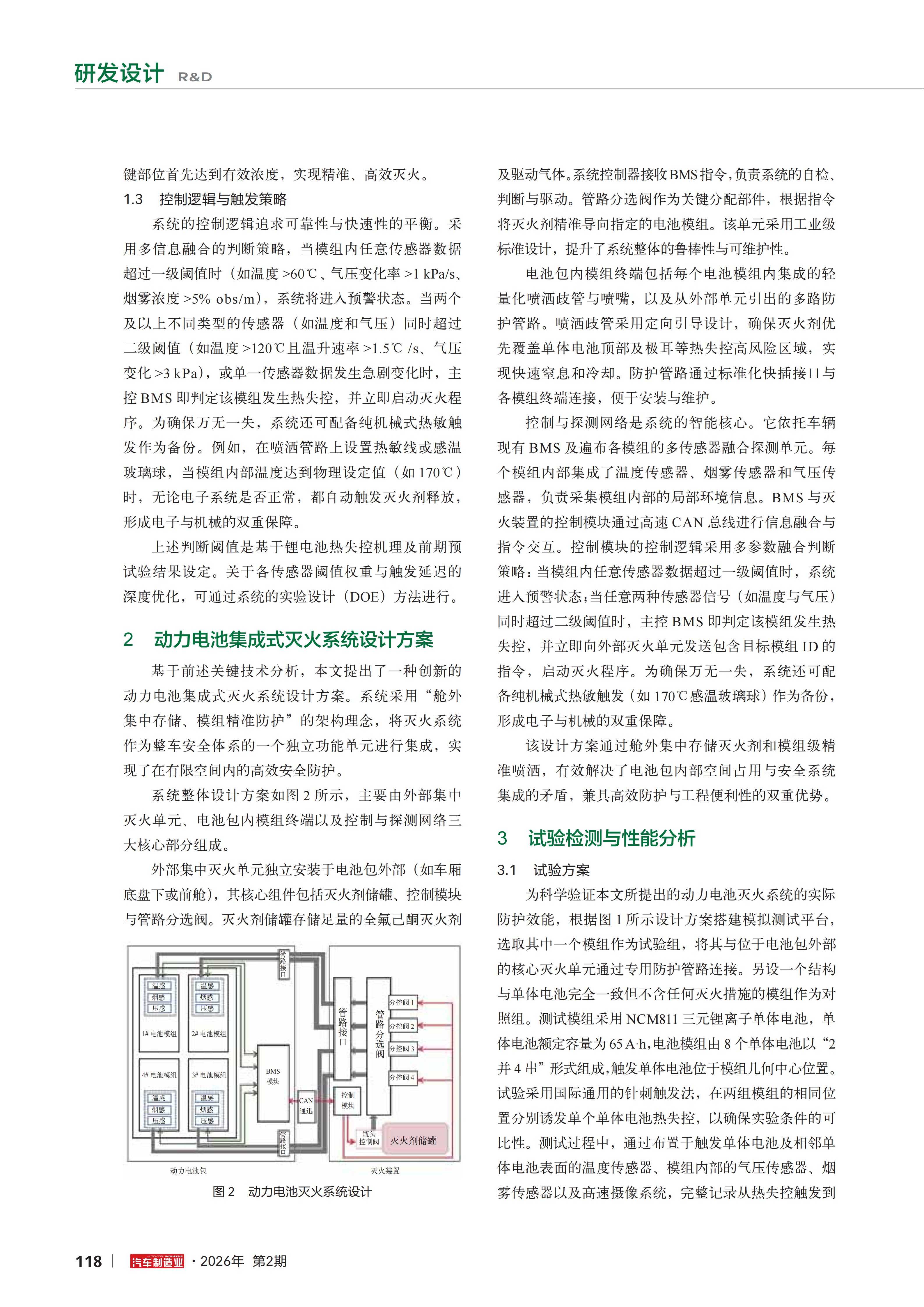

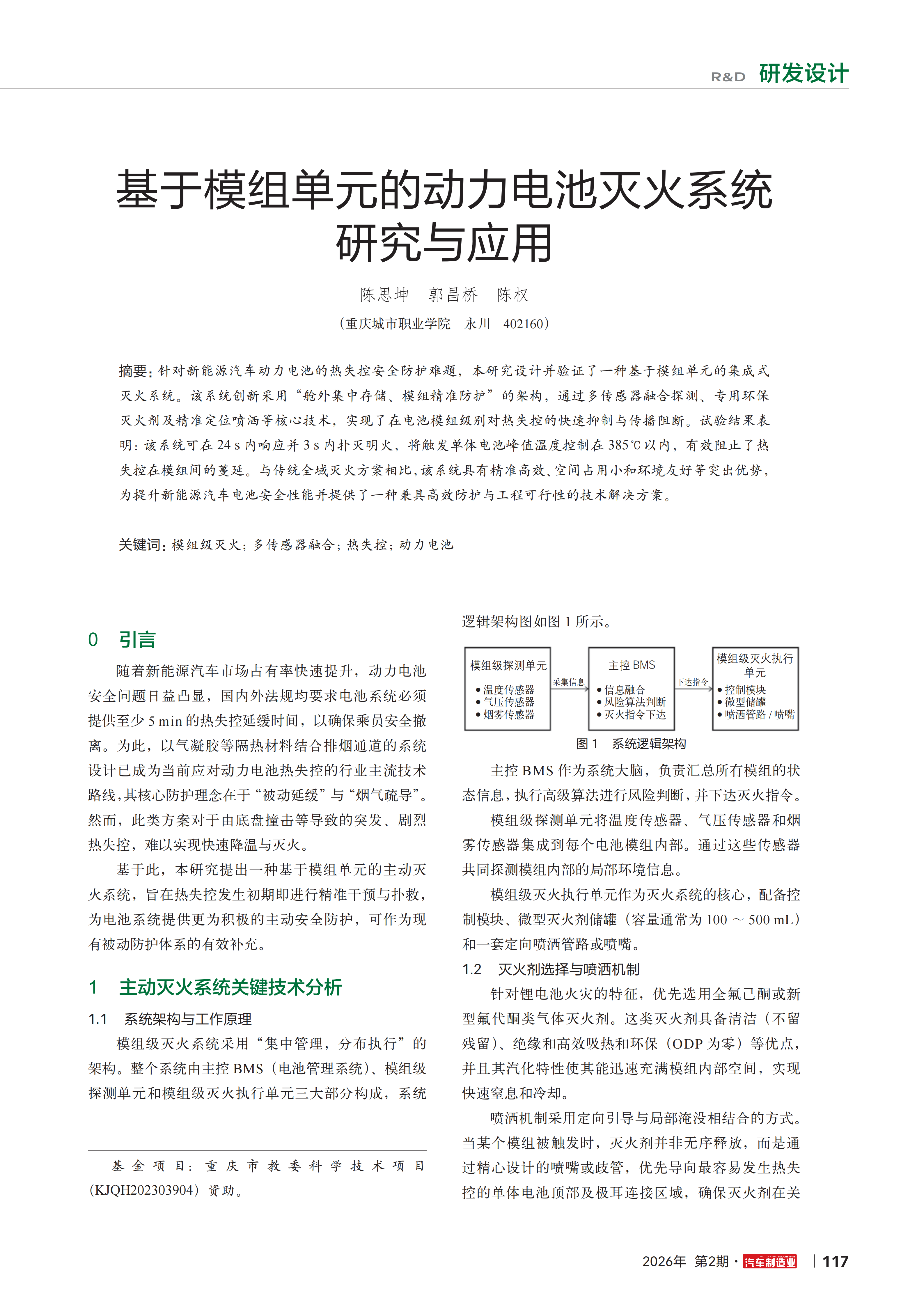

基于模组单元的动力电池灭火系统研究与应用

针对新能源汽车动力电池的热失控安全防护难题，本研究设计并验证了一种基于模组单元的集成式灭火系统。该系统创新采用“舱外集中存储、模组精准防护”的架构，通过多传感器融合探测、专用环保灭火剂及精准定位喷洒等核心技术，实现了在电池模组级别对热失控的快速抑制与传播阻断。试验结果表明：该系统可在24 s 内响应并3 s 内扑灭明火，将触发单体电池峰值温度控制在385℃以内，有效阻止了热失控在模组间的蔓延。与传统全域灭火方案相比，该系统具有精准高效、空间占用小和环境友好等突出优势，为提升新能源汽车电池安全性能并提供了一种兼具高效防护与工程可行性的技术解决方案。
