高适配、高精度电流检测新选择！纳芯微发布NSCSA21x系列电流检测放大器

纳芯微 2025-06-24

近日，纳芯微正式发布NSCSA21x系列高精度电流检测放大器，具备-2V至28V共模输入范围、±5μV低失调电压、130dB CMRR与200kHz带宽，广泛适配新能源汽车、服务器电源、通信电源与储能系统场景，全面提升电流检测的精度与系统稳定性。

在汽车电气化与工业智能化加速推进的背景下，电流检测精度与系统稳定性成为影响整体性能的关键因素。传统电流传感器在低电压检测、反接保护及动态响应等方面面临显著挑战，限制了系统的可靠性与效率。NSCSA21x系列聚焦行业挑战，攻克三大电流检测难题：

1) 电机相电流高精度采样：NSCSA21x支持H桥结构下的双向电流检测，配合FOC算法可实现±0.5°电角度的精确控制；

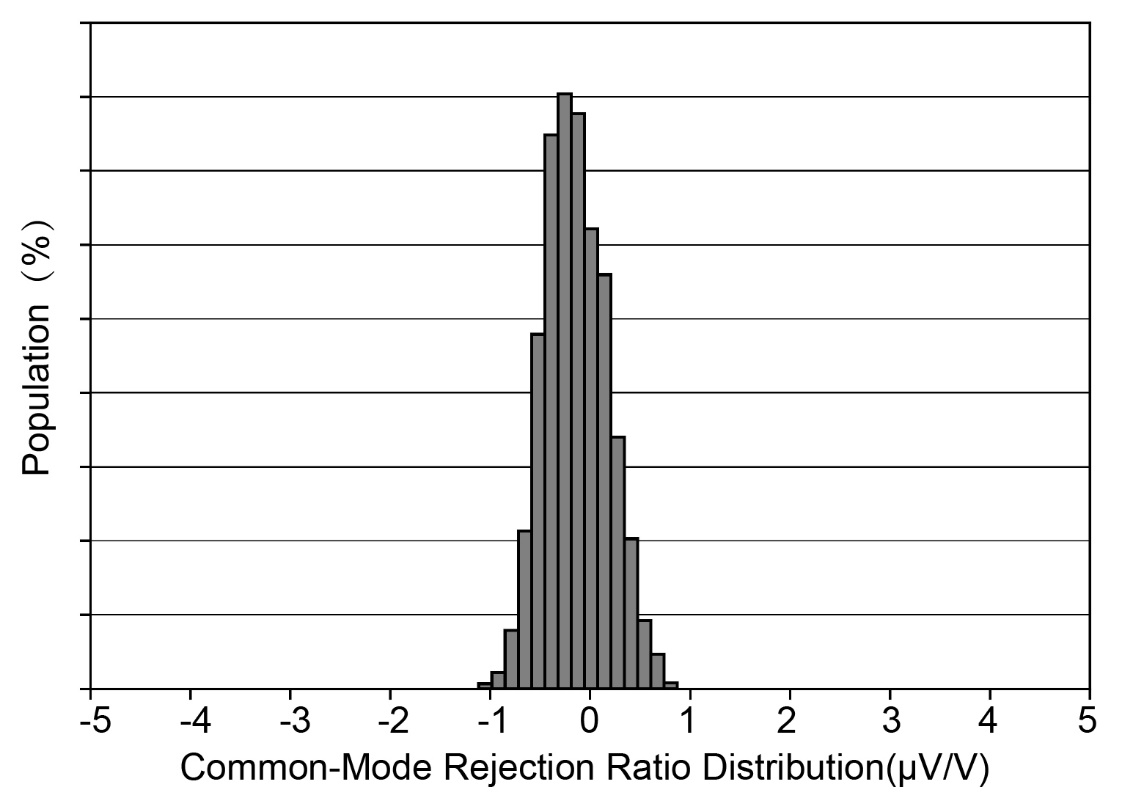

2) 寄生电感干扰抑制：针对低边检测中的功率地“地弹”效应，其PWM 抑制有效消除共模干扰，结合130dB高共模抑制比和低至5μV的失调电压，在小电流检测中仍保持高精度检测；

3) 电池反接防护：NSCSA21x可耐受-28V反向电压冲击，确保电池反接时系统持续安全，减少保护电路复杂度。

在技术实现层面，NSCSA21x展现出多项提升：

突破行业常规，全工况抗

NSCSA21x系列突破行业常规设计，支持 -2V~28V 宽共模输入和 PWM 抑制功能，并具备芯片级防反接能力，即使在-28V反向共模电压加载下也能快速恢复功能。在严苛的共模跳变测试中（-2V至12V阶跃变化），输出恢复时间<5μs，输出抖动控制在50mV以内，充分满足电机驱动、螺线管控制等PWM跳变场景下的高精度电流检测需求。

高精度保障，全温区稳

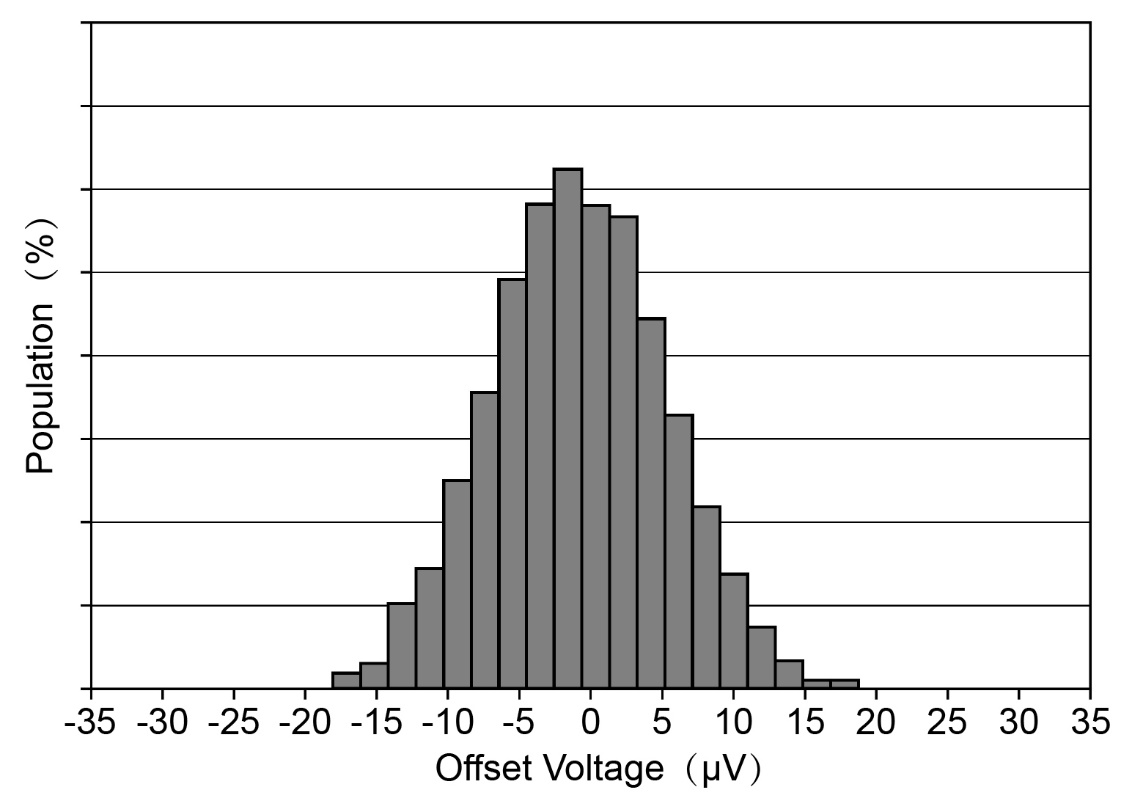

NSCSA21x系列实现±5μV（典型值）输入失调电压与±0.5%最大增益误差，全温度范围内（-40℃~125℃）温漂低至0.05μV/℃，全面满足工业与汽车环境中对温度稳定性的严苛要求。
