多品种柔性化高效加工在电驱动异形壳体的应用实践

柯友滨景佳 AI汽车制造业 2026-04-09

针对新能源汽车小批量异形电驱动壳体的加工需求，本文采用数控雕刻工艺开展实践。文章从6061铝合金材料选型、3轴+5轴CNC（数控机床）工序规划、通用组合式夹具设计以及刀具选用等方面，详述加工全流程，梳理并解决加工异常问题。对比传统压铸工艺，该工艺交付周期短、综合成本低且柔性适配性强，验证了数控雕刻在小批量电驱动异形壳体加工中的可行性与优越性。

0 引言

随着新能源汽车、精密装备等领域向定制化、集成化、智能化与高端化升级，电机产品迭代周期大幅缩短，小批量异形电驱动壳体市场需求日益凸显。针对该类产品样件试制以及小批量加工的核心需求，雕刻工艺凭借柔性化、高精度以及复杂结构适配性的优势，成为加工的优选方案。本文将从加工材料选型、设备与工序规划、夹具设计以及刀具选用等方面，系统阐述小批量异形电驱动雕刻壳体的加工全流程，梳理加工过程中的典型异常问题并提出针对性解决方案，验证了数控雕刻工艺在该类产品小批量加工中的可行性与优越性。

1 加工材料选型

雕刻材料优先选用6061铝合金，其化学成分主要包括Al（97.3%～98.5%）、Mg（0.8%～1.2%）和Si（0.4%～0.8%），属于Al－Mg－Si系，其力学性能、加工性能和轻量化的综合性能最优，满足电驱动系统的要求。

2 加工设备与工序规划

结合异性电驱动壳体的结构特点与精度要求，雕刻壳体优先采用“3轴CNC粗加工+5轴CNC精加工”，检测环节采用三坐标测量仪+线边检具的双重检测方式。

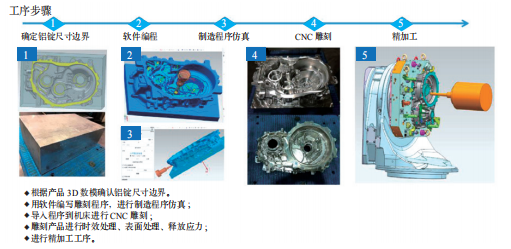

壳体雕刻时，我们确认铝锭尺寸边界，优先根据产品3D数模，结合加工余量要求，精准确认铝锭原料的尺寸边界，确保原料余量满足粗、精加工需求。程序编制与仿真方面，利用专业数控编程软件编写雕刻加工程序，完成制造程序仿真，模拟实际加工过程，提前排查程序漏洞、加工干涉等问题，优化加工路径。CNC雕刻开粗阶段，将仿真验证后的程序导入机床，通过3轴CNC完成壳体的开粗加工，去除大部分加工余量。中间处理时，在粗加工完成后，对壳体依次进行时效处理与表面喷丸处理，释放加工过程中产生的内应力，避免后续精加工出现壳体变形，同时提升壳体表面硬度与耐磨性。精加工阶段，通过5轴CNC完成壳体的高精度精加工，严格把控异形结构尺寸、形位公差与表面粗糙度，满足产品设计要求。全部工序步骤如图1所示。

图1 加工工序规划

3 夹具设计与定位方式

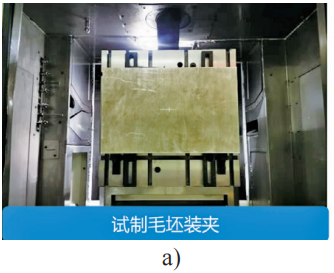

夹具的适配性与定位精度直接影响加工稳定性与产品质量，针对小批量、多规格电驱动异形壳体的加工特点，设计通用化组合式夹具，兼顾换产效率与定位精度，核心设计要点包括：夹具选用零点快换螺纹矩阵板和铝合金夹具板，夹具板安装面均布多个夹紧点，夹紧部件选用螺栓手动夹紧，适用于多个产品以及不同位置，定位采用“一面两销”定位方式，定位销孔预留多个位置，并且采用可调节结构，适配多规格壳体的定位需求,如图2a所示。

图2 壳体试制、开粗

4 雕刻刀具选用原则

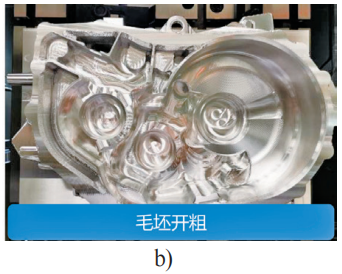

雕刻刀具选用需结合加工工序，壳体结构特征与加工精度要求，粗加工优先选用铣刀盘加工，例如D63山特维克R590型号PCD铣刀盘。工件太薄时，选用小刀，雕刻时D4－D12铣刀优先选用薄壁型热胀刀柄，适配壳体多种深腔加工。钻头和丝锥选用标准ER刀柄。D20以上精加工选用不同可调范围镗刀，如山特维克或者大昭和等品牌的镗刀，保证加工精度及适配性。曲面可选用球刀高速快跑；小尺寸丝锥优先选用高速钢丝锥，柔性适配加工。开粗样件如图2b所示。

5 雕刻加工异常解析

在小批量电驱动异形壳体的雕刻加工过程中，受到程序参数、设备运行、工装夹具和上下料操作等因素影响，易出现各类加工异常问题。我们简单梳理实际生产中的典型异常问题并提出针对性解决方案，同时对潜在问题进行研究并制定应对策略，保障加工过程的连续性与稳定性。

问题点一：面铣刀加工内腔时机床异响，解决方案是将面铣刀程序进行分段调整，先切除外部材料，再切除腔内材料。

问题点二：铣刀加工内腔时过切，机床报警停止，解决方案是设定铣刀内腔粗加工程序时，修改拐角参数为5%（默认为20%）。

问题点三：铝锭上下料不便的问题，解决方案是铝锭增加吊装孔，使用电动叉车通过吊环上下料。另外针对刀具悬伸长度问题、铣刀扎刀、夹具基板安装以及加工精加工尺寸坐标偏差问题，我们都做了研究及对策。

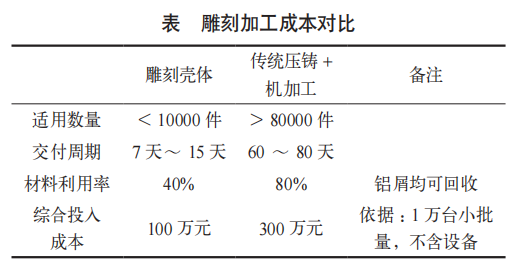

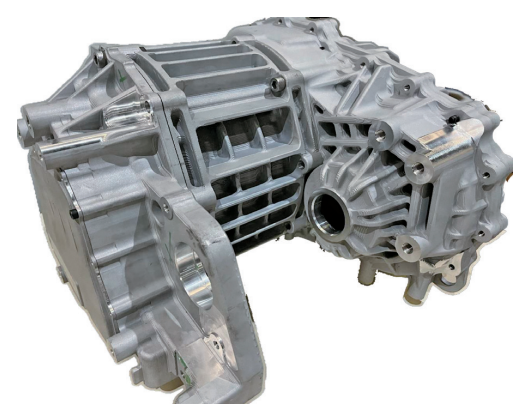

传统模具加工毛坯是异形壳体大批量生产的主流工艺，但在小批量、定制化的前景下，模具开发的周期及固定成本分摊极高，根据以往经验，传统模具加工制造周期60天左右，开发成本100万元左右（根据产品确定），一次性投入模具寿命8万元/套。小批量雕刻时，其单件成本对比传统加工可降低50%以上，投资后1.6年即可回收成本。同时雕刻壳体可一周内出产品，如图3所示。满足市场变化的开发需求。成本对比见表。
