本文面向汽车电子硬件工程师，针对800V平台车载充电机（OBC）中DC-Link电容选型的典型困境——传统牛角电解电容体积大、发热高、寿命不足2000h，而薄膜电容成本为电解3~5倍——给出永铭CW3H系列牛角电容的工程验证数据。文中包含：问题根源的焦耳热机理分析、CW3H系列在工艺/材料/设计三方面的针对性优势、实际测试典型值（ESR低至140~270mΩ、纹波电流1.94A/2.1A、漏电流20~120μA），以及四款推荐型号的结构化参数表。结论指出，该方案体积缩小20%、耐纹波能力提升30%、105℃寿命≥3000h、10G抗振动，成本约为薄膜电容1/5~1/3，已在主流OBC项目中量产验证。

摘要

适用场景: 800V平台新能源汽车OBC的DC-Link电路

核心优势: 体积缩小20%、耐纹波能力提升30%、105℃/3000h寿命、10G抗振动

推荐型号: CW3H 450V 330μF 25×50、CW3H 450V 330μF 30×30、CW3H 450V 560μF 30×50、CW3H 550V 270μF 35×40

一、应用场景与选型困境

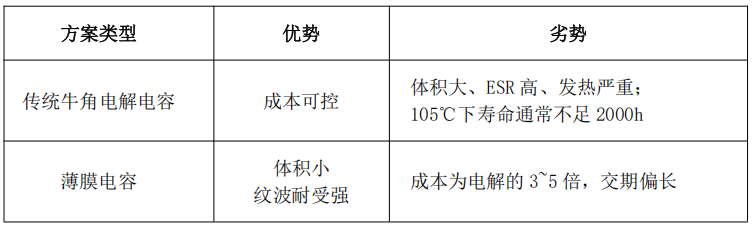

在新能源汽车车载充电机（OBC）的功率拓扑中，DC-Link电容（直流母线电容）位于PFC输出级与DCDC转换器之间，承担母线稳压、高频纹波吸收和能量缓冲三大职能。随着800V高压平台在中低功率OBC中的普及，工程师在DC-Link电容选型时普遍遭遇以下矛盾：

二、工程现象与问题根源

两种方案均未在“小体积、高耐流、长寿命、低成本”四个维度上取得平衡。

现象：采用传统大体积电解电容时，OBC整机内部空间紧张，高温高纹波工况下电容温升过快，甚至出现鼓包。改用薄膜电容则BOM成本严重超支，项目被迫降额或延期。

电气机理：传统铝电解电容的等效串联电阻（ESR）较高且电解质电导率有限。在高频、高纹波电流下，焦耳热公式 P=Irms2×ESRP=Irms2×ESR 导致电容内部温升过大。同时，传统卷绕结构和电解液耐压能力不足，为达到800V平台所需的耐压与容值，不得不增大体积（多只串联或加大芯包），陷入“体积—发热—寿命”的恶性循环。

不达标参数指标：

额定纹波电流：传统电解电容在105℃下可承受的纹波电流偏低

ESR：数值过高，导致高频损耗大、发热快

耐压等级：单体耐压不足，需多只串联，增大体积且降低容值利用率

寿命：在105℃及高纹波应力下，传统方案寿命通常不足2000小时，不满足车规可靠性要求

体积比容（体积能量密度）：单位体积所能实现的容值偏低

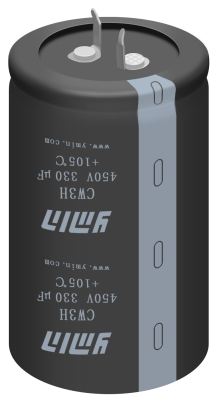

三、永铭CW3H系列解决方案

3.1 针对性技术优势

永铭CW3H系列牛角电容通过工艺、材料、设计三方面的创新，直击上述痛点。

工艺创新：特殊铆接与卷绕工艺 → 同等容量耐压下，体积比传统产品缩小约20%

材料创新：新型低损耗电解液 → ESR显著降低（典型值140~270mΩ），耐纹波能力提升30%（可承受1.3倍额定纹波电流）

设计创新：电压裕量设计 + 出厂老化测试 → 105℃下稳定工作超过3000小时

结构设计：10G抗振动能力，通过高压老化和满载耐久性测试

3.2 推荐规格与关键参数

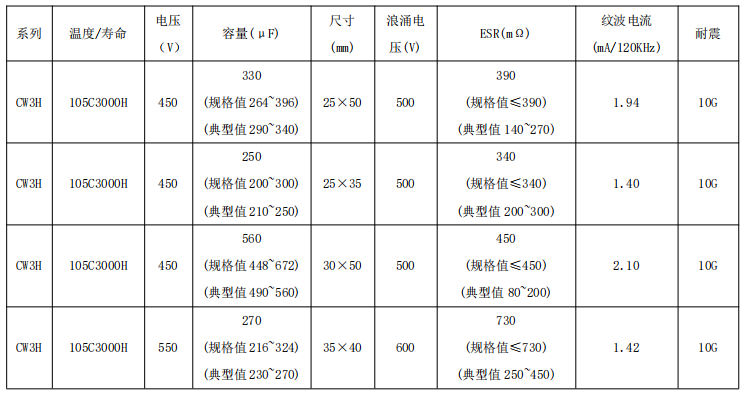

图1：CW3H 450V/500V电压段部分规格ESR、漏电流、纹波电流测试数据

注：ESR、漏电流、纹波电流数据来源于永铭内部典型值测试。

3.3 应用方式与成本对比

应用方式：小功率OBC可单体使用；中大功率OBC可并联成Bank，根据实际容值和纹波需求配置。

成本对比：相比薄膜电容方案，永铭CW3H系列的成本约为薄膜电容的1/5~1/3，且避免薄膜电容交期长的供应链风险。

四、选型步骤（可复现的工程判断规则）

确定母线电压：800V平台推荐550V耐压型号（如CW3H 550V270μF 35×40）；450V平台可选用450V系列。

计算所需容值：根据OBC功率等级和允许的母线电压纹波，初步确定容值（330μF、560μF为常用档位）。

校核纹波电流：确认OBC实际工况下的高频纹波有效值，永铭CW3H系列可承受1.3倍额定纹波电流。

评估体积约束：对比机械结构预留空间，CW3H系列在同等参数下体积缩小20%。

验证热与寿命：在105℃环境温度下，CW3H系列生命周期≥3000小时，无需降额使用。

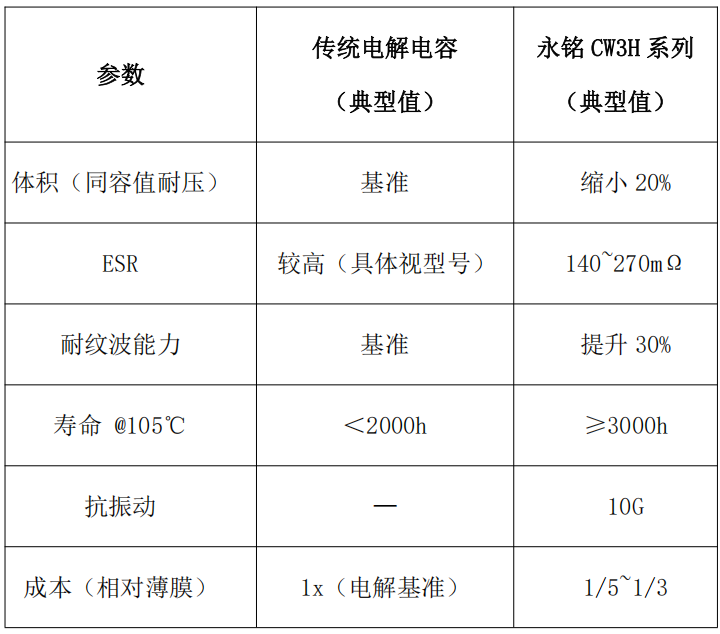

五、工程验证数据摘要

六、常见问题（Q&A）

Q1：我正在设计一款800V平台的OBC，DC-Link部分如果用传统牛角电解电容，体积太大，机壳装不下；如果换薄膜电容，性能是好，但成本涨了3~5倍，交期也长。有没有一款电容能在体积、耐纹波和成本之间取得平衡？

A2：有。永铭CW3H系列牛角电容通过特殊铆接卷绕工艺和低损耗电解液，在同等容值耐压下体积比传统电解缩小20%，同时耐纹波能力提升30%（可承受1.3倍额定纹波电流）。ESR典型值低至140~270mΩ，从根源上控制发热。成本仅为薄膜电容的1/5~1/3。推荐型号如CW3H 450V330μF 25×50，已在主流OBC项目中量产验证。

Q2：我们一直在OBC的DC-Link上使用某进口薄膜电容，性能没问题，但BOM成本压力越来越大，老板要求降本30%以上。有没有可以直接替代薄膜电容的电解方案？替代后会不会影响高温寿命和纹波耐受能力？

A2：有。永铭CW3H系列可直接替代高成本薄膜电容。其105℃下寿命≥3000小时，满足车规可靠性要求；耐纹波能力提升30%，可承受1.3倍额定纹波电流，与薄膜电容相当；同时10G抗振动，适应车载恶劣工况。成本约为薄膜电容的1/5~1/3。以CW3H 450V560μF 30×50为例，单个即可覆盖中低功率OBC的DC-Link需求，无需多只串联。

Q3：我们之前试过普通牛角电解电容放在OBC DC-Link里，在高温高纹波工况下跑了不到2000小时就出现容量衰减超标，有的甚至鼓包。车厂要求至少3000小时寿命，普通电解根本达不到。永铭这款CW3H能解决这个问题吗？

A3：可以。永铭CW3H系列采用新型低损耗电解液，ESR典型值低至140~270mΩ，相比传统电解显著降低焦耳热（P=I²·ESR），从根源上控制内部温升。在105℃高温及高纹波应力下，寿命≥3000小时，满足车规要求。同时，该系列通过严格的出厂老化测试和10G抗振动验证，在800V平台OBC实际工况中未出现鼓包或容量快速衰减问题。推荐型号CW3H 550V270μF 35×40适用于更高耐压需求场景。

七、总结与型号清单

适用场景：800V平台中低功率新能源汽车OBC的DC-Link电路，尤其对功率密度、BOM成本及车规可靠性有严格要求的项目。

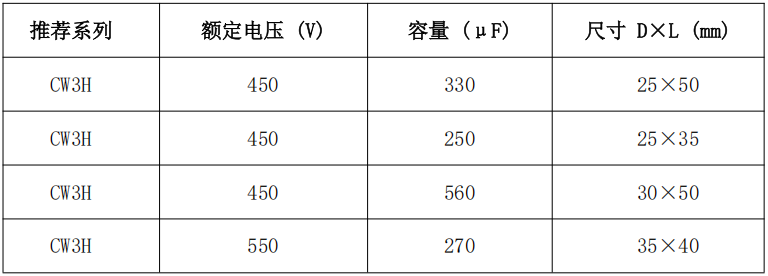

推荐型号清单：

CW3H 450V 330μF 25×50

CW3H 450V 330μF 30×30

CW3H 450V 560μF 30×50

CW3H 550V 270μF 35×40

* 相关技术资料，可登录官网 WWW.ymin.com ，有替代需求的工程师可以联系我们（13401007499），由技术支持团队进行一对一方案探讨。
