变速器高精度齿轮的复合加工技术研究

刘雪勇芦杰 AI汽车制造业 2026-04-15

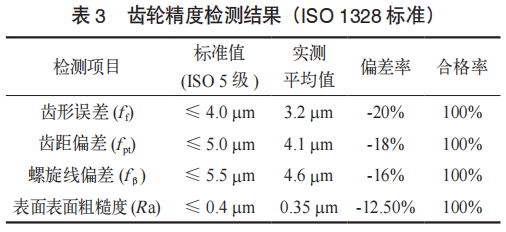

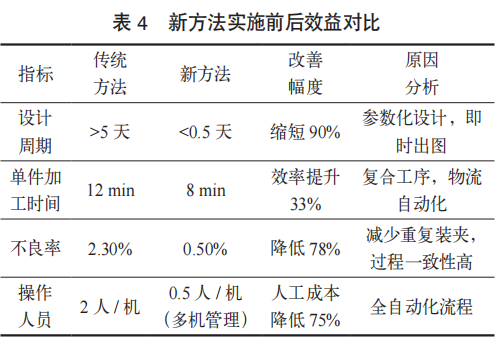

本文聚焦于高精度齿轮的复合加工技术，深入研究如何通过工艺优化实现齿轮制造的高效与精密。通过对工艺流程、精度控制策略及装备适应性的系统分析，建立了完整的齿轮复合加工技术体系。研究结果表明：采用优化后的复合工艺，齿轮加工效率相较于传统工艺可提升30%以上，加工精度可稳定达到DIN5～6级，齿面表面粗糙度Ra值可控制在0.35～0.8μm。

0 引言

在现代制造业中，齿轮作为动力传递的核心部件，其加工精度直接决定了整机的性能、寿命与可靠性。特别是对于新能源汽车而言，其对高转速、低噪声、长寿命变速器的需求，迫使齿轮加工精度需达到ISO5～6级（齿形误差≤3μm）的严苛标准。

本研究旨在构建一套完整的高精度齿轮加工技术体系。首先，深入分析复合加工工艺对齿轮精度的影响机理。其次，针对高精度加工提出参数化设计方法与机床系统优化方案。再次，通过实验验证工艺优化的效果。最后，结合设备维护计划，探讨长期保持加工精度的策略。

1 高精度齿轮复合加工技术基础

复合加工技术是实现高精度齿轮制造的关键，其技术优势体现在对齿轮加工全流程的精度保障、工序集成控制以及自动化稳定性等多个层面。

1.1 机床结构与复合加工工艺

本文研究采用PRÄWEMA集成式复合加工机床。该设备并非简单的“滚齿机+去毛刺机”通过输送链串联的自动化生产线布局，而是将滚削与去毛刺功能高度集成于同一加工单元内的真正复合加工机床。机床采用模块化、紧凑型设计，整体尺寸约为8.4m×3.6m×3.8m，质量约18000kg。其核心加工区域集成了多个工位，实现了工件在一次装夹下完成多道工序。

1.2 工艺布局与一次装夹成形技术

为了满足高精度齿轮对基准一致性的严苛要求，工艺布局采用了模块化、紧凑型设计理念。如图1所示，其自动化工艺流程为操作员将毛坯件放置于输送带上，由自动装料装置抓取并送入加工单元内部的毛坯件存放架。随后，垂直安装的工件主轴抓取齿轮毛坯，并移动至刀具主轴进行齿部滚削成形。加工完成后，工件主轴带动齿轮工件依次移动至滚筒去毛刺工位和主轴自带去毛刺装置进行精密去毛刺处理，彻底消除齿端毛刺对后续装配及传动的影响。最后，成品齿轮被放置于成品件存放架，由装料装置送回输送带。整个过程全自动化，减少了人为干预，消除了二次装夹带来的定位误差，从工艺根源上保障了齿轮的齿形精度。

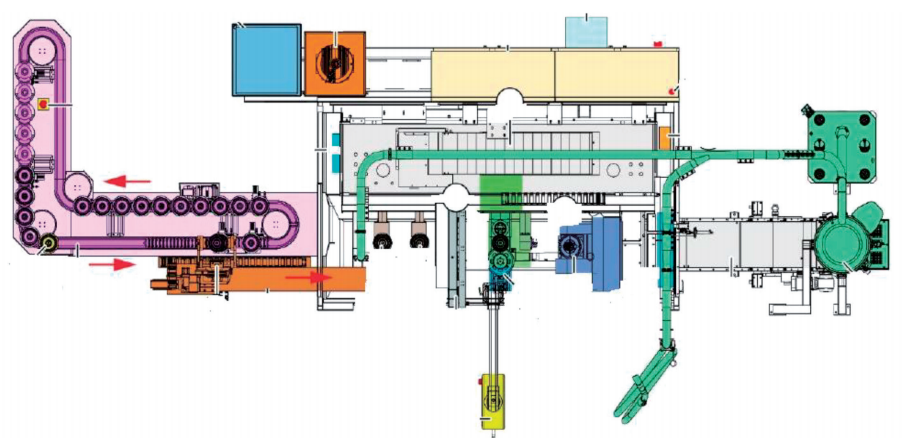

图1 机床结构布局与自动化流程

1.3 高动态驱动与齿轮精度控制

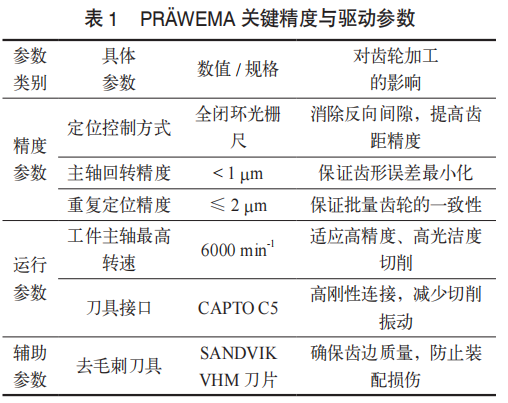

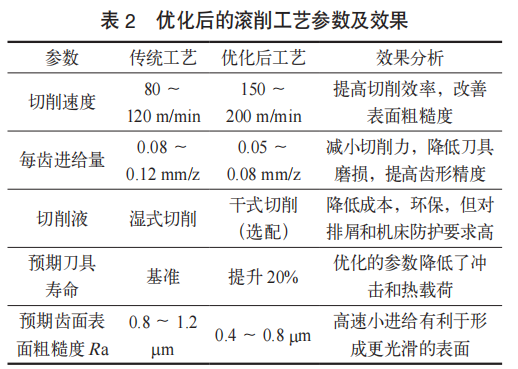

齿轮的加工精度高度依赖于驱动系统的动态响应与控制精度。主要技术参数见表1。该工艺系统采用了高精度的数控系统，其安全集成功能既保证了调试安全，又支持精细操作。所有线性轴均配备光栅尺，形成全闭环控制，从根本上保证了齿轮每一齿的分度定位精度。工件主轴与刀具主轴的电子耦合技术，可在控制面板上任意选择传动比，为加工不同模数、螺旋角和齿数的齿轮提供了极高的灵活性，确保了切削过程的平稳性，从而提升了齿面质量。
