0 引言

在精密机械加工中，位置度是衡量零件孔系位置精度的重要指标，直接影响装配质量与整机性能。某型号变速器后盖零件在批量生产过程中，出现轴承孔位置度超差问题，导致装配困难、返修率高，严重影响生产节拍与产品质量。本文以该问题为切入点，系统分析位置度超差的原因，并从工艺系统多个环节入手，提出并实施了一系列改进措施，最终实现了位置度精度的稳定控制。

1 问题描述与初步分析

1.1 问题现象

该后盖零件如图1所示，材质为ADC12压铸铝，主要加工内容为结合面（A面）、对接面（G面）及多个轴承安装孔。工艺流程分为OP10（加工A面及部分基准孔）和OP20（加工G面及轴承孔）两个主要工序，问题集中爆发于OP20工序加工后的轴承孔位置度检测，三坐标检测显示轴承孔相对于A面加工的两定位销孔的位置度存在超差现象。尤为突出的是，同一批次零件中，部分合格，部分超差，表现出明显的不稳定性。初步采用坐标补偿方法进行调整，但补偿值与实际偏差不一致，且孔坐标波动大，说明工艺系统存在不稳定因素。

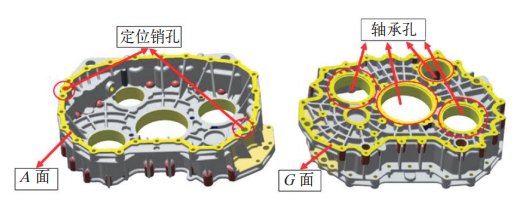

图1 后盖零件

1.2 初步判断

根据坐标补偿效果不佳及孔位不稳定的现象，初步判断问题源于四个方面。

（1）机床精度下降，导致动态加工精度不稳定

机床在长期使用过程中，关键运动部件（如导轨、丝杠和轴承等）可能发生磨损，导致反向间隙增大、定位精度降低。特别是在高速、高负荷的动态加工过程中，机械结构的刚性不足或伺服系统响应滞后会进一步放大误差，使得坐标补偿难以完全修正轨迹偏差，从而造成孔位精度波动。

（2）夹具压紧力不均，引起零件变形或定位不准

夹具设计或使用不当可能导致工件局部受力不均，在压紧过程中引发弹性甚至塑性变形。加工时零件处于约束状态，加工完成后松开夹具，工件可能回弹，导致孔位实际位置与理论位置发生偏离。此外，若夹具定位面与工件接触不充分或存在污物，也会引入定位误差。检查原手动夹具，通过打表测量工件的变形量发现，不同操作者或同一操作者不同次装夹时，各压板压紧力差异明显。零件在非均匀夹紧力下发生微变形，释放后导致已加工特征相对基准产生位移，这是位置度不稳定的重要人为因素。

（3）定位销与定位孔之间存在间隙，影响重复定位精度

夹具与工件之间通常通过定位销与定位孔配合实现加工的精确定位，若二者的配合间隙过大，或在使用过程中因磨损导致间隙扩大，将降低重复装夹定位精度。对定位销与零件定位孔的配合间隙进行测量，实测平均间隙为0.03mm。此间隙直接转化为定位误差，在加工受力时可能导致零件微小滑移，严重影响重复定位精度。

（4）机床工作台交换带来的重复定位误差未能有效消除

对于配备双工作台或旋转工作台的加工中心，工作台在交换或回转后需重新定位。若交换机构存在磨损、锁紧力不足或检测反馈环节存在偏差，会导致工作台在不同次交换后的实际位置不一致。该误差若未通过系统补偿或校准完全消除，将直接传导至工件坐标系，影响同一批次零件孔位的一致性。通过对机床两个工作台交换后重复定位精度进行专项检测，数据表明其重复定位误差最大值达到X向0.0628mm、Y向0.0174mm。此误差直接叠加到每一件零件的加工坐标系中，是导致批量加工时零件间位置度离散度大的关键系统性误差源。

2 改进措施与实施过程

位置度精度超差问题的解决，必须从工艺系统的全局出发，系统排查并逐项改进。我们从坐标补偿试错入手，逐步识别出机床、夹具和定位等环节存在的根本性缺陷，并实施了一系列针对性较强的改进措施。

2.1 补偿坐标的尝试与局限性分析

在问题出现的初期，我们首先采取了最直接的应对方式，基于三坐标测量报告对数控程序中的坐标系及孔坐标进行人工补偿。具体操作是测量一批零件后，计算平均偏差值，在机床坐标系或工件坐标系中对应修正X、Y坐标值，期望通过“反向补偿”来抵消系统性误差。然而，实践表明该方法效果有限且不可靠。

（1）补偿值与实际偏差不一致：同一补偿值应用于不同零件时，修正后的孔位仍出现随机波动，说明误差并非单纯的系统性偏移，而是伴随有明显的随机性成分。

（2）加工坐标不稳定：同一程序连续加工两件零件，上一件位置度合格，下一件即出现超差，补偿无法跟踪这种快速变化。

（3）无法根本解决问题：补偿仅能应对可预测的、稳定的系统误差，而对于机床动态精度下降、夹具重复定位不良以及切削过程引起的工件微移等时变因素，静态补偿无能为力。

这一阶段的工作虽然未能彻底解决问题，但起到了重要的诊断作用，它明确提示我们，工艺系统的“稳定性”存在严重不足，必须从机床本体、夹具系统和过程控制等更基础的层面着手改进。

2.2 机床精度恢复

机床作为加工母机，其静态与动态精度是所有工序能力的根基。现有机床已使用多年，关键运动部件存在磨损。我们判断，其精度衰减是导致加工坐标波动大的核心原因之一。为此，我们策划并执行了一次全面的机床大修与精度恢复工程。

（1）精密检测与评估：在大修前，使用激光干涉仪、水平仪等精密仪器对机床的定位精度、重复定位精度、反向间隙和几何精度（如各轴的直线度、垂直度和工作台平面度等）进行了全面检测与评估，绘制了精度衰减图谱，明确了下滑最严重的环节。

（2）关键部件更换：根据检测结果，更换了磨损超标的滚珠丝杠副与导轨滑块。这些部件长期承受高频次、高负荷运动，磨损后直接导致运动平稳性下降和定位误差增大。选用与原厂规格一致或更高精度等级的配件进行更换。

（3）润滑与液压系统维护：彻底清洗了导轨、丝杠的润滑油路，更换了高性能的润滑油脂，确保运动副处于良好的润滑状态，减少摩擦和爬行现象。同时检查了主轴冷却、液压系统压力等，排除因温升或压力波动引起的精度失稳。

（4）几何精度调整与恢复：在更换机械部件后，由专业技师依据机床出厂检验标准，重新调整并锁紧各运动轴的几何关系。例如，使用精密水平仪调整床身水平，用角尺和百分表调整主轴与工作台的垂直度等。此过程精细而耗时，是恢复机床“骨架”精度的关键。

（5）精度验收与试切验证：大修完成后，再次进行全套的静态精度检测，确认各项指标恢复至出厂标准的90%以上。随后，进行动态试切验证，加工一批标准试件，并用三坐标测量机进行检测，对比前后两次测量的结果。数据显示，关键尺寸的加工一致性与稳定性显著提升，证明机床的动态加工精度已满足后续精密加工的要求。

通过这次系统性的大修，我们为后续所有工艺优化措施提供了一个稳定、可靠的加工平台。

2.3 夹具方案与精度优化

夹具是连接机床与工件的桥梁，其性能直接影响工件的定位精度与加工状态下的刚性。原工艺的夹具存在两大弊端：一是手动压紧导致夹紧力不均；二是定位支撑系统累积误差大。

2.3.1 夹具自动化与刚性提升

原OP10工序使用的手动夹具，依赖操作者扳动多个压板螺栓进行夹紧。人为因素导致每个压板的夹紧力矩差异显著，使得铝合金材质的后盖零件在夹紧时即产生不均匀的弹性变形。这种“初始变形”在加工中被部分释放，导致已加工特征（如A面平面度、基准孔位置）偏离理论位置，误差传递至后续工序并被放大。

改进方案是设计制造一套全自动液压夹具，如图2所示。

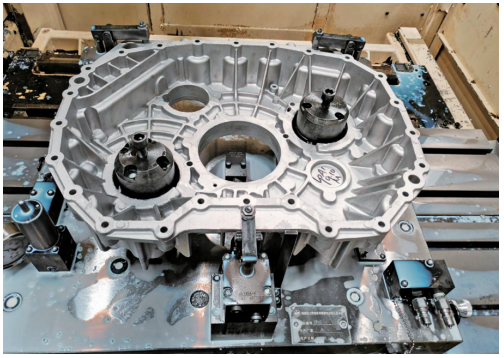

图2 液压夹具

（1）整体设计：根据零件轮廓和加工受力分析，重新布局支承点、定位点和压紧点。采用“一面两销”的基本定位原理，并增加辅助支承以提高刚性。

（2）液压系统集成：设计集成化的液压站，通过电磁阀组控制多个液压缸动作。所有压紧点的夹紧力由液压系统统一提供，压力可调且稳定，彻底消除了人为因素的影响。夹紧与松开过程可在数秒内自动完成，大幅提高了装夹效率与一致性。

（3）效果验证：使用液压夹具后，在均匀可控的夹紧力作用下，零件结合面（A面）的加工平面度由原来的0.04mm显著提升至0.01mm以内。A面作为后续工序统一的精基准，其平面度的提升直接改善了后续工序中G面对A面的平行度，为所有基于A面定位加工的孔系提供了准确、稳定的空间基准，这是提升位置度精度的关键前提。

2.3.2 定位块高度调整

OP20工序即便采用了液压夹具，若夹具上各定位块的支撑面不在同一个理想平面上，工件安装后仍会处于扭曲状态，加工中释放应力后必然导致变形。

为此，我们执行了极其精细的定位块高度统一化调整作业，如图3所示。

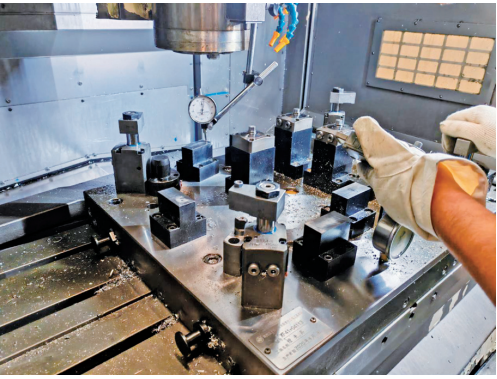

图3 夹具优化

（1）测量：使用高精度数显千分表，对夹具上所有11个定位块的顶部支撑面进行逐一测量，记录下每个点相对于夹具基座的高度值。

（2）分析与分组：发现高度差最大达0.08mm。其中，4个位于主要压板正下方的支撑块对抑制变形最为关键。

（3）调整：对于关键的4个支撑块，通过精铣其顶面，将其高度差严格控制在0.02mm以内，确保主夹紧区域支撑高度一致。对于其余7个辅助支撑块，也通过类似方法，将高度偏差调整至0.02～0.03mm的范围内。

此举确保了零件在整个加工过程中，其基准面（A面）与夹具定位面之间是完整、均匀、稳定的面接触，极大减少了因支撑不当引起的装夹变形。

2.4 采用涨销定位

原工序采用圆柱销与定位孔配合，虽能满足一般精度要求，但二者间存在不可避免的配合间隙（实测约为0.03mm）。在断续切削（如铣面、钻孔）的冲击下，工件可能在此间隙范围内发生微小的径向窜动或偏转，直接影响孔系之间的相对位置精度，这也是导致位置度不稳定的一个重要因素。

为解决此问题，我们引入了涨紧式定位销，如图4所示。

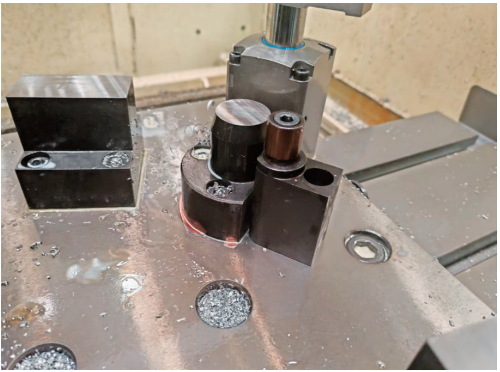

图4 涨销的应用

（1）设计与选用：根据定位孔的直径和公差，选择了合适尺寸范围的涨销。其膨胀量经过精确计算，确保既能完全消除间隙，又不会因过盈量过大而损伤铝合金孔壁或导致工件变形。

（2）实施与效果：替换原有圆柱销后，实测定位销与孔之间的径向间隙被完全消除，实现了真正的“无间隙配合”。这使得工件在夹具上的角向与径向位置被唯一、刚性地确定，大大增强了定位系统的刚性，有效抑制了加工振动。这一改进对于保证多个轴承孔之间的相对位置度至关重要。

2.5 在机测头的应用

前述改进措施主要解决了工艺系统中的“静态”误差。对于工作台交换等带来的“动态”重复定位误差，需要一种在线、实时的补偿机制。为此，我们在机床上集成了在机测头测量系统，如图5所示。

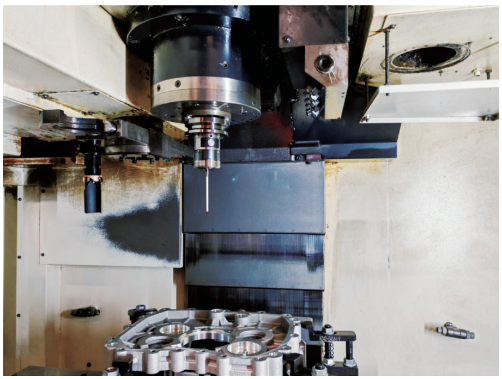

图5 在机测头

（1）OP20加工前基准找正：经过测量发现机床交换工作台重复定位精度差，重复定位误差达到了X：0.0628mm，Y：0.0174mm，如图6所示，前期通过恢复设备精度、更换工作台下方定位销等方法均无法消除此误差。为解决此问题，决定应用在机测头，在OP20工序开始前，利用在机测头自动探测OP10已加工完成的基准孔，通过内置的测量循环程序，精确计算并自动更新OP20的工件坐标系原点（即进行坐标补偿）。这一过程直接补偿了因工作台交换、夹具安装等环节引入的重复定位误差。

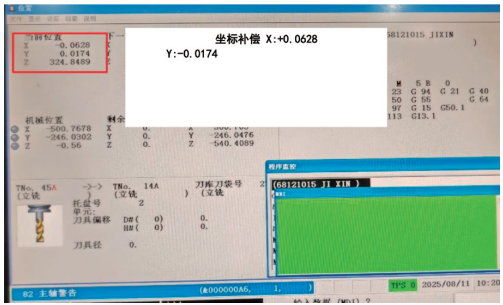

图6 机床工作台重复精度差

（2）精加工前误差补偿：在所有粗加工工步完成、即将进行精加工之前，再次启用机内测头，对基准孔进行二次找正。此举可以补偿因粗加工过程中产生的切削热、切削力导致的零件微小变形或位移，确保精加工工步是在最精确的坐标系下进行，从而最大限度地保证最终尺寸与位置精度。

在机测头的应用，标志着我们的工艺控制模式从“开环加工、事后检测”转变为“在线检测、实时补偿”的闭环控制。它不仅能补偿系统性的动态误差，更能有效应对随机性波动，是实现高精度稳定加工的最后一块至关重要的拼图。

3 改进效果验证

为科学、全面地评估系列改进措施的实际效果，我们制定了系统的验证方案。在改进措施全部实施并稳定运行后，对连续生产的三个批次、共计150件后盖零件进行了全尺寸跟踪检测。检测严格依据产品图纸要求，使用高精度三坐标测量机进行，并对关键位置度项目进行100%检验。

位置度合格率：由改进前的57.6%大幅跃升至95%以上。这意味着轴承孔相对于基准的位置精度得到了根本性控制，装配困难问题基本消除。

全尺寸合格率：从近乎于0的低水平（因位置度超差导致零件整体不合格），同步提升至90%以上。这表明，围绕位置度精度的系统优化，不仅解决了核心矛盾，也带动了其他相关尺寸加工稳定性的普遍提升。

过程稳定性：通过对不同批次零件检测数据的统计分析（如计算Cpk值），发现关键尺寸的波动范围显著缩小，数据分布集中且处于公差带中心。这证明工艺系统的稳健性大大增强，消除了早期“时好时坏”的随机性波动，实现了稳定的批量生产。

综上所述，改进效果不仅体现在合格率数字的跃升上，更体现在工艺能力质的飞跃——从一个问题频发、依赖调整的不稳定过程，转变为一个受控、可靠且可持续的精密制造过程，为产品质量与生产节拍提供了坚实保障。

4 结语

本案例针对变速器后盖零件精密加工中的位置度超差问题，进行了从机床、夹具、定位到测量补偿的全工艺系统分析与改进。通过实施机床精度恢复、夹具液压化与刚性优化、采用涨销消除定位间隙、以及引入在机测头实现实时误差补偿等集成措施，不仅将位置度合格率从57.6%提升至95%以上，更从根本上提升了工艺系统的稳定性和可靠性。实践证明，对于复杂的精密加工精度问题，必须采用系统化的思维进行诊断与治理，单一环节的调整往往难以奏效。其中，在机测量技术实现的“加工—检测—补偿”闭环控制，对于补偿系统性动态误差、保证批量生产的一致性具有关键价值。本改进方案系统性强，效果显著，对解决类似精密零件的加工精度问题具有较好的参考与借鉴意义。

参考文献

[1] 张伟,李明.精密加工中位置度误差分析与控制[J].机械工程学报,2020,57(5):112-118.

[2] 王磊,刘强.数控机床精度恢复与维护技术研究[J].制造技术与机床,2019(3):45-49.

[3] 陈华,赵峰.液压夹具在薄壁零件加工中的应用[J].工具技术,2021,55(2):78-82.

[4] 刘建,孙科.在机测量系统在数控加工中的精度控制研究[J].航空制造技术,2022,65(4):89-94.

本文为“AI汽车制造业”首发，未经授权不得转载。版权所有，转载请联系小编授权（VOGEL100）。本文作者：刘莹，单位：陕西法士特汽车传动集团有限责任公司。责任编辑龚淑娟，责任校对何发。本文转载请注明来源：AI汽车制造业
