0 引言

全球汽车行业的电动化、智能化和网联化转型正在迅猛发展，一辆智能电动汽车搭载的电子控制单元多达上百个，是传统燃油车的数倍，高压电气系统从400V向800V乃至更高电压平台升级。与此同时，L2及更高级别驾驶辅助系统、车载信息娱乐系统和车联网通信模块等电子系统的运行高度依赖稳定的电磁环境。然而，高电压大功率器件的高频开关、密集的电磁场分布以及日益拥挤的电磁频谱空间，使得电磁干扰问题成为影响车辆功能安全与可靠性的关键瓶颈。国家相关部门发布了电动汽车电磁兼容性技术规范，对电磁兼容提出了更高的要求。

传统上，汽车电磁屏蔽主要依赖金属外壳。金属外壳本身具有高的导电率，依靠高导电率实现电磁波的反射屏蔽。但随着轻量化需求的日益迫切以及整车集成设计对结构自由度的更高要求，金属屏蔽方案在减重、集成和耐腐蚀等方面的局限性愈发突出。电磁屏蔽非金属材料，按技术路径可分为高分子材料改性、金属非金属复合和非金属表面金属化处理三大类，因其低密度、高设计自由度、耐腐蚀及可加工性优异等综合优势受到汽车行业的广泛关注。据Global Market Insights数据，2025年全球汽车电子用导电塑料市场估值约6.7亿美元，预计到2035年将达到20亿美元，年复合增长率高达11.5%。这一增长态势清晰地表明，电磁屏蔽非金属材料已从概念验证走向实质性的产业渗透。

本文聚焦电磁屏蔽非金属材料在汽车领域的开发现状与应用前景，从材料分类与机理出发，梳理其在整车关键系统中的应用进展，分析当前面临的瓶颈挑战，并对未来技术趋势与市场发展进行展望，以期为汽车电磁兼容领域的工程实践与材料选型提供参考。

1 电磁屏蔽非金属材料分类与屏蔽机理

1.1 电磁屏蔽的基本原理

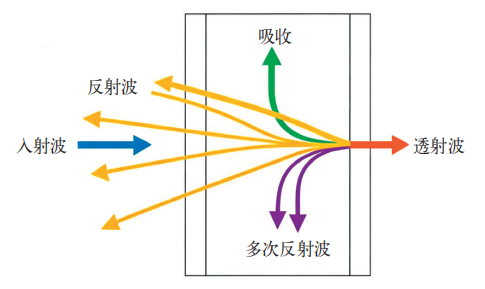

电磁屏蔽的本质是材料与入射电磁波相互作用，通过反射、吸收和多重内部反射来衰减电磁波能量，如图1所示。

图1 电磁屏蔽

总屏蔽效能SE（单位：dB）可表示为：SE=R+A+B，如公式所示。

式中，R为反射损耗，A为吸收损耗；B为多次反射修正项（当材料厚度远大于趋肤深度时，B可忽略）；μ_r为材料的相对于真空的磁导率；σ_r为材料相对于理想铜的电导率；f为电磁波的频率；t为屏蔽层厚度。

上述基本原理是各类电磁屏蔽材料设计的共同理论基础。

1.2 主要材料类型

1.2.1 填料改性

高导电/导磁填料改性是指通过物理或化学方法在聚合物基体（如PA、PBT和PPS等）中引入导电/导磁填料，使其从绝缘体转变为半导体甚至导体，从而实现电磁屏蔽功能。这是目前汽车领域应用最为广泛、技术最为成熟的一类电磁屏蔽非金属材料。

制备工艺为将填料（导电碳黑、碳纤维、碳纳米管、石墨烯和导磁粉末等）通过表面处理均匀分散于热塑性或热固性聚合物基体中，当填料含量超过逾渗阈值后，填料相互接触形成逾渗导电网络。

高频特性方面，碳纤维/炭黑填充树脂材料针对高频（>100MHz）屏蔽效能通常为20～40dB，碳纳米管/石墨烯填充因其可以实现更高的电导率，屏蔽效能可达40～60dB。

低频特性方面，针对低频（<1MHz）段，由于基体本身不导磁且电导率有限，对低频磁场屏蔽能力较弱（通常<10dB）。若需改善低频性能，需额外添加铁氧体等磁性填料（即磁性高分子复合材料）。

1.2.2 金属网/膜复合

金属网/膜改性是指将金属网或者膜与非金属基体进行结构复合，利用金属的高导电性/高导磁性和非金属的轻质/可设计性，获得兼具良好屏蔽性能和力学性能的材料。在聚合物基体内部或表面嵌入金属网（铜网、不锈钢网和铝网等），可以形成“塑料基体+金属骨架”结构。金属网提供连续导电通路，基体提供力学支撑和轻量化。制备工艺包括嵌件注塑、模压等。

高频特性方面，网孔尺寸远小于波长时，屏蔽效能接近纯金属箔（>60dB），是高频反射屏蔽的高效方案。

低频特性方面，网孔对低频磁场构成泄漏通道，且金属丝直径通常小于低频趋肤深度，导致低频磁场屏蔽效能下降。改善方法包括细网孔、多层交错铺叠或复合磁性层。

1.2.3 表面金属化处理

非金属表面金属化处理是指在非金属基材表面，通过物理或化学方法沉积一层致密的金属薄膜（Cu、Ni和Al等），赋予非金属材料金属级别的表面导电性。该技术路径保留了基材的轻质和易成型优势，同时实现了极高的屏蔽效能。

制备工艺包括电镀、物理气相沉积（PVD）和导电漆等。

高频（>100MHz）下，金属层厚度（1～10μm）远超高频趋肤深度（铜1GHz下约2μm），屏蔽效能极高（>70dB），反射绝对主导。

低频（<1kHz～1MHz）下，金属层厚度远小于低频趋肤深度（铜1kHz下约2mm），低频磁场可穿透金属层进入非金属基体，屏蔽效能大幅下降。对低频电场屏蔽则仍良好（静电屏蔽机制）。

1.3 三类材料的屏蔽机制对比与选型原则

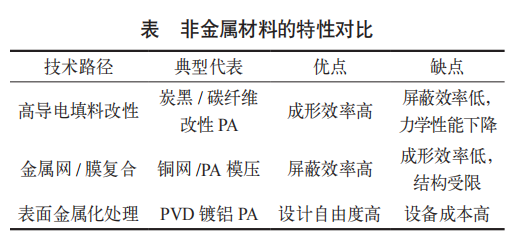

三类电磁屏蔽非金属材料的特性对比如表所示。

选型原则总结如下。

（1）高频干扰为主（车载通信、毫米波雷达、ECU时钟谐波）：三类材料均可胜任。表面金属化效果最好但成本高；高分子改性成本最低但屏蔽效能中等；金属网复合介于两者之间。

（2）低频磁场干扰为主（电机漏磁、大电流母线）：上述材料普遍较弱。优先方案为：①在高分子改性中添加高磁导率填料（铁氧体、羰基铁粉）；②采用金属箔复合或厚镀层（>趋肤深度）但会牺牲轻量化；③传统坡莫合金方案仍不可替代。

（3）需要复杂三维形状且内部空间紧凑：表面金属化处理最具优势，可实现“塑件即屏蔽件”。

（4）轻量化要求极致：高分子材料改性和碳纤维复合材料密度最小，碳纤维同时提供结构强度。

（5）宽频段综合防护：推荐多层复合结构，如表面金属化（高频反射）+内部磁性填料改性层（低频吸收/导磁）的梯度设计。

2 汽车领域重点应用现状

2.1 动力电池包壳体

电动汽车动力电池包对电磁屏蔽材料提出了严苛要求。电池包内部数百个单体电池充放电过程中产生的瞬态电磁场可能干扰BMS的电压采样和温度监测精度；同时，来自外部逆变器、DC/DC转换器等功率器件的电磁噪声也可能耦合进入电池包内部。此外，电池包壳体还起到结构支撑、热管理和安全防护等多重作用。西班牙马德里先进材料研究所开发的多功能凯夫拉基复合材料，在凯夫拉纤维织物上直接生成激光诱导石墨烯，实现了电磁屏蔽、应变传感和热管理的功能集成，可应用于电动汽车电池外壳。江南大学研发的柔性形状记忆薄膜在适用于电池包局部屏蔽的同时，还具备阻燃特性，能在热失控时为乘员争取宝贵的逃生时间。部分厂商也在探索金属网复合电池包上盖，通过嵌埋铜网层解决碳纤维复合材料低频屏蔽不足的问题。

2.2 电驱动系统与电力电子封装

电机控制器、DC/DC转换器和车载充电机等电力电子模块是电动汽车电磁干扰的主要来源。SiC功率器件的高频开关特性使得开关频率可达数十至数百千赫，带来强烈的共模和差模电磁干扰，干扰频谱涵盖从千赫到百兆赫的宽频范围。旭化成展示的再生碳纤维不织布材料应用于逆变器壳体后减重高达50%，同时保持40dB以上的屏蔽效能，是电驱动系统轻量化屏蔽的典型范例。对于低频磁场干扰突出的部位，有供应商采用表面金属化+内部磁性填料注塑的双层屏蔽方案。

2.3 车载线束与连接器

传统线束屏蔽依靠金属编织网和铝箔复合带，质量大、弯曲疲劳寿命有限。在电动汽车中，线束总长度和复杂度激增，轻量化需求尤为迫切。最新研究采用卷对卷工艺制备铜/碳纤维复合屏蔽线材，将轻质碳纤维与高导电铜膜结合，在保持优异屏蔽效能的同时大幅降低线束重量并提升疲劳耐久性。导电塑料也已广泛应用于连接器壳体、密封衬垫等部件，在提供ESD/EMI双重防护的同时实现系统级减重。金属网复合管状屏蔽层在高压线束中也有应用，通过挤出成型将铜网嵌埋在护套内层，兼顾柔韧性和中高频屏蔽。

3 挑战与展望

3.1 当前面临的主要挑战

电磁屏蔽非金属材料在汽车领域的大规模应用仍面临五大瓶颈。

（1）导电性与力学性能的权衡。提高导电性通常需要增加导电填料的添加量，但过高的填料含量不仅增加材料成本和加工难度，还可能损害基体的力学韧性和加工流动性。在导电性与力学性能之间找到最佳平衡点仍是当前材料研发的核心课题。

（2）低频段屏蔽能力的缺失。现有非金属材料在高频段表现优异，但低频（特别是低频磁场）屏蔽能力普遍不足。对于电动汽车这一同时存在高频开关干扰和低频大电流磁场干扰的复杂电磁环境，单一材料难以兼顾。多层复合、磁性－导电双相设计成为解决方向，但工艺复杂度和成本随之上升。

（3）长期可靠性验证不足。表面金属化方案表面金属层在热循环中可能因基体与金属层热膨胀系数不匹配而产生微裂纹，导致屏蔽效能下降；金属网复合材料的界面结合强度在长期振动下的稳定性也需要验证。非金属材料在湿热老化、热循环和机械疲劳等综合应力条件下的电磁屏蔽性能演变规律尚缺乏系统性研究和数据积累。

（4）规模化制备成本控制。实验室性能优异的材料往往依赖于复杂的合成工艺或高成本的纳米填料（如碳纳米管、MXene等），转化为低成本、大批量且高一致性的工业级生产仍面临巨大挑战。

（5）规模化制备生产效率。金属网/膜非金属复合方案受限于金属网的拉伸性能，无法制备复杂结构，同时模压工艺生产效率低，无法满足大批量生产要求。

3.2 技术趋势与市场前景

展望未来，电磁屏蔽非金属材料在汽车领域的演进方向清晰而明确。

（1）轻量化与高屏蔽效能的极致追求。导电塑料相比金属可实现30%～40%的减重效果，在实现高屏蔽效率的同时实现轻量化具有重要意义。

（2）低频屏蔽能力的突破。针对电动汽车低频磁场干扰问题，开发磁性/导电复合材料、多层梯度结构。

（3）多功能集成成为核心竞争力。单一的电磁屏蔽功能已难以满足汽车电子电气的综合需求，兼具电磁屏蔽、结构承载、热管理、传感监测的多功能复合材料正成为研发主流。

（4）智能可调控屏蔽材料开启新纪元。西北工业大学顾军渭团队通过电/磁场协同调控策略，制备了具有三维有序网络的聚酰亚胺复合气凝胶，可实现屏蔽性能在宽动态范围内的可逆调节。

（5）绿色与可持续材料日益受到重视。使用农业废弃物（如椰壳纤维）制备活性炭并与石墨烯复合形成电磁屏蔽材料的研究，以及再生碳纤维屏蔽材料，都体现了可持续材料的发展方向。表面金属化工艺中环保镀液体系也在加速推广。

3.3 对汽车行业的启示

对于汽车工程技术人员而言，一是建立面向非金属材料的电磁兼容设计与仿真能力，建立材料特性参数与电磁屏蔽性能分析模型；二是加强与材料供应商在开发前期的协同创新，通过联合验证缩短技术成熟周期；三是在产品平台规划中前瞻性地考虑多功能复合材料的集成应用。

4 结语

电磁屏蔽非金属材料在汽车领域的应用正处于从导入期向成长期的关键过渡阶段。三类材料在高频与低频下的屏蔽特性差异，要求工程师必须根据实际干扰频谱、近场/远场特性、以及重量和成本等多维度约束进行综合选型。随着800V高压平台、SiC功率器件、ADAS与自动驾驶技术的全面普及，电磁兼容性将成为整车工程的核心指标之一，电磁屏蔽非金属材料的战略价值也将随之持续凸显。可以预见，电磁屏蔽非金属材料将在下一代智能电动汽车的平台架构中扮演愈发关键的角色。

参考文献

[1] 刘顺华 , 郭辉进 . 电磁屏蔽与吸波材料 [J]. 功能材料与器件学报 , 2002.

[2] Fallah A, Fard N E, Aliyari D, et al. A review on conductive polymeric nanocomposites for advanced electromanetic interference shielding: materials, mechanisms, and applications[J]. RSC Advances, 2026, 16: 28643-28666.

[3] Wenbing Li, Jv Li, Hongmei Chen, et al. Shapememo ry polyimide/MXene/AgNWs netwo rks for robust and reusable EMI shielding in harsh environments [J]. Composites Part B, 2026.

[4] Liu A, Zhang Y L, Gu J W, et al. Multi -Field Synergy for Orchestrating Filler Angles in Polyimide Ae r o gel s wit h Switc ha ble Elect r oma g netic Interference Shielding[J]. Advanced Materials, 2026.

[5] Nagaraju D, Santhosi B V S R N, Mohammad A R. Enhanced shielding effectiveness of graphene/ activated-carbon (GaC) composites for battery housing in EVs[J]. Emergent Materials, 2026, 9: 102.

[6] Li D, Li n H L, Bi a n J, et al. P ol ym e r - b a s e d composites fo r elect romagnetic inte r fe rence s h i e l d i n g : p r i n c i p l e s , f a b r i c a t i o n , a n d applications[J]. Composites Part A: Applied Science and Manufacturing, 2026.
